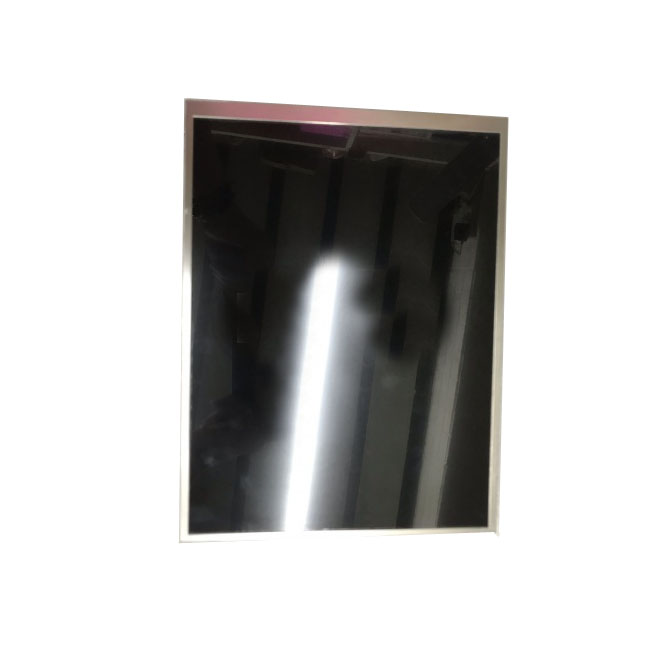

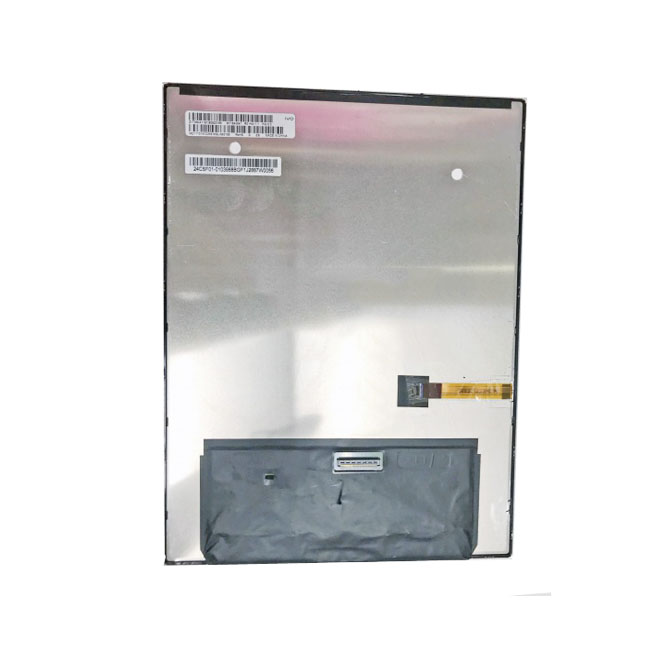

1、龙腾11.8寸液晶模组M118AW41 R0 应用详情
基础信息 : | 制造商 | 龙腾IVO | 型号 | M118AW41 R0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 户外高亮，车载显示 | |
对角尺寸 | 11.8" | |||
应用环境 : | 存储温度 | -40 ~ 85 °C | 工作温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征 : | 肖像模式，宽温，3G抗震，高亮度，白光LED背光，表面雾面 | |||
2、龙腾11.8寸液晶模组M118AW41 R0 结构详情
像素特征 : | 解析度 | 1200(RGB)×1600, UXGA | 点间距(mm) | 0.050×0.150 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.150×0.150 (H×V) [169PPI] | |
结构尺寸 : | 显示区域(mm) | 180(H) × 240(V) | 开口区域(mm) | 184.4(H) × 244.6(V) |
外观尺寸 | 194(H) × 258.55(V) | 外观厚度(mm) | 6.9/10.6 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 3:4 (H:V) | 风景肖像 | 肖像模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | 560g (Max.) | 表面处理 | 雾面，Hard coating (3H)，反射率 4.5% (Max.) |
3、龙腾11.8寸液晶模组M118AW41 R0光学详情
基础信息 : | 显示亮度 | 750 cd/m² (Typ.) | 对比度 | 1000 : 1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | IPS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.307; Wy:0.327 | 支持颜色 | 16.7M (8-bit) |
色温 | 6835K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 75% | sRGB覆盖率 | 96% |
Adobe RGB覆盖率 | 75% | DCI-P3覆盖率 | 78% | |
Rec.2020覆盖率 | 56% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、龙腾11.8寸液晶模组M118AW41 R0电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 9.8W (Max.) |
5、龙腾11.8寸液晶模组M118AW41 R0信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.17A (Max.) | ||
信号类型 : | LVDS (2 ch,8-bit) | 功率消耗 | 0.56W (Max.) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | FH41-40S-0.5SH(05) | 0.5 mm | 40 pins | 1 pcs | ||
6、龙腾11.8寸液晶模组M118AW41 R0发光详情
光源特征 : | 光源类型 | WLED | 数量 | 8S4P | 位置 | 测入式光源 | |||||
是否可换 | - | 形状 | 4串 | 寿命 | 30K (Min.) 小时 | ||||||
灯管电气 : | 电压供应 | 28V (Max.) | 电流供应 | 82.5mA (Typ.) | |||||||
功率消耗 | 9.24W (Max.) | ||||||||||
接口特征 : | 位置 | - | 类型 | FPC | |||||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||||
0.5 mm | 10 pins | 1 pcs | |||||||||
光源驱动 : | 无 | ||||||||||
7、龙腾11.8寸液晶模组M118AW41 R0包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 20 | N/A | N/A |
