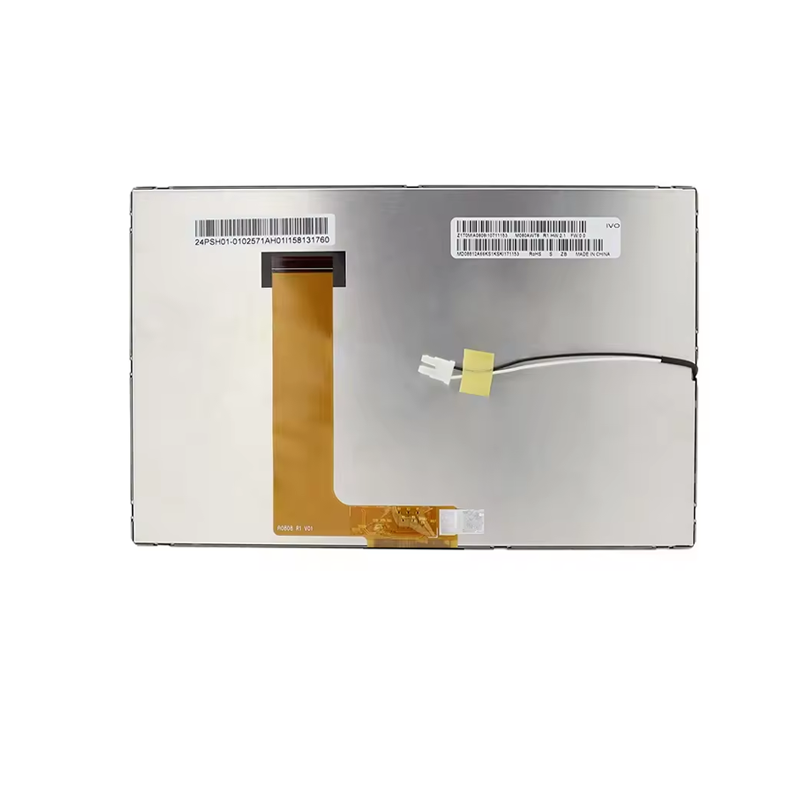

1、龙腾液晶模组M080AWT8 R1 应用详情
基本信息 : | 制造商 | 龙腾（IVO） | 型号 | M080AWT8 R1 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 车载显示 | |
对角尺寸 | 8.0" | |||
应用环境 : | 存储温度 | -40 ~~ 90 °C | 工作温度 | -30 ~~ 85 °C |
RoHS | RoHS | 抗振性能 | ||
典型特征 : | 宽温，高亮度，白光LED背光，上/下，左/右翻转显示，6/8灰阶可选，表面雾面 | |||
2、龙腾液晶模组M080AWT8 R1结构详情
像素特征 : | 解析度 | 1024(RGB)×600, WSVGA | 点间距(mm) | 0.0575×0.1656 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1725×0.1656 (H×V) [148PPI] | |
结构尺寸 : | 显示区域(mm) | 176.64(H) × 99.36(V) | 开口区域(mm) | 178.84(H) × 101.56(V) |
外观尺寸(mm) | 192.8(H) × 116.9(V) | 外观厚度(mm) | 6.4/8.35 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
其它参数 : | 重量 | 240g (Max.) | 表面处理 | 雾面 |
3、龙腾液晶模组M080AWT8 R1 光学详情
基本信息 : | 显示亮度 | 670 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 75/75/70/75 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 响应时间(ms) | 16 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | X:0.315; Y:0.335 | 支持颜色 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6337K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 ： | NTSC比值 | 74% | sRGB覆盖率 | 93% |
Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、龙腾液晶模组M080AWT8 R1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | 4.6W (Max.) |
5、龙腾液晶模组M080AWT8 R1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | |||||
功耗 | 0.3W (Typ.) | ||||||||
信号类型 : | LVDS (1 ch, 6/8-bit) | 逻辑电压 | - | ||||||
接口特征 : | 位置 | - | 类型 | FPC | |||||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 | |||
1pcs | 40pins | 0.5mm | |||||||
6、龙腾液晶模组M080AWT8 R1 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 7串 | 位置 | 侧入式光源 |
数量 | 3S7P | 是否可换 | - | 灯管寿命 | 30K (Min.) 小时 | |
灯管电气 : | 电压供应 | 8.4/9.6/10.2V (Min./Typ./Max.) | 电流供应 | 60mA (Typ.) | ||
功耗 | 4.3W (Max.) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
日压端子 | BHSR-02VS-1 | 1 pcs | 2pins | 3.5 mm | BLE-2PINS-AC | |
背光驱动 : | 无 | |||||
7、龙腾液晶模组M080AWT8 R1 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
40 | N/A | N/A |
龙腾液晶模组M080AWT8 R1 概况：
M080AWT8 R1 (龙腾，IVO) TFT-LCD技术的8.0英寸液晶模组，装配有WLED背光，无背光驱动，M080AWT8 R1工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C。基于它宽温，高亮度，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面等特征，M080AWT8 R1推荐使用于车载显示。
M080AWT8 R1显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为176.64×99.36 (宽×高) mm，可视尺寸为178.84×101.56 (宽×高) mm，外观尺寸为192.8×116.9 (宽×高)×8.35(厚) mm，表面处理为雾面，产品净重240g (Max.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。M080AWT8 R1采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M080AWT8 R1于2015年Q4量产，当前生产状态为量产中。如果开发新产品想采用M080AWT8 R1液晶模组，建议多了解一下关于M080AWT8 R1的最新的生产状态信息和技术信息。M080AWT8 R1所有参数值均以规格书为准，M080AWT8 R1规格书和最新价格可以咨询杭州科技。
