1、龙腾液晶模组M070AWPA R1 应用详情
基础信息 : | 制造商 | 龙腾（IVO） | 型号 | M070AWPA R1 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 户外高亮，车载显示 | |
对角尺寸 | 7.0" | |||
应用环境 : | 存储温度 | -40 ~ 90 °C | 工作温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振性能 | 2.9G (28.4 m/s²) | |
典型特征 : | 带触摸屏，宽温，3G抗震，超高亮度，白光LED背光，上/下，左/右翻转显示 | |||
2、龙腾液晶模组M070AWPA R1 结构详情
像素特征 : | 解析度 | 800(RGB)×480, WVGA | 点间距(mm) | 0.0635×0.1905 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |
结构尺寸 : | 显示区域(mm) | 152.4(H) × 91.44(V) | 开口区域(mm) | 154.9(H) × 93.94(V) |
外观尺寸(mm) | 165.82(H) × 104.95(V) | 外观厚度(mm) | 6.91/9.65 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 15:9 (H:V) | 风景肖像 | 风景模式 | |
触摸面板 : | 触摸技术 | On-Cell Touch | 信号接口 | 包含在屏信号接口中 |
触摸控制器 | 含有控制器 | 操作系统 | - | |
信号种类 | SPI | 同时触点 | - | |
安装方式 : | Without | |||
其它参数 : | 重量 | 193g (Max.) | 表面处理 | Hard coating (3H) |
3、龙腾液晶模组M070AWPA R1 光学详情
基础信息 : | 显示亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | IPS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 20 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | Wx:0.300; Wy:0.320 | 支持颜色 | 16.7M (8-bit) |
色温 | 7351K | 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 97% |
Adobe RGB覆盖率 | 76% | DCI-P3覆盖率 | 76% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
4、龙腾液晶模组M070AWPA R1 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗: | 6.05W (Max.) |
5、龙腾液晶模组M070AWPA R1 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.17A (Max.) | ||
功率消耗 | 0.7W (Max.) | |||||
信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | - | 类型 | FPC | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 40 pins | 1 pcs | ||||
6、龙腾液晶模组M070AWPA R1 光源详情
光源特征 : | 光源类型 | WLED | 数量 | 6S3P | 光源寿命 | 30K (Min.) 小时 |
是否可换 | - | 形状 | 3串 | 光源位置 | 侧入式光源 | |
灯管电气 : | 电压供应 | 18±1.8V | 电流供应 | 90mA (Typ.) | ||
功率消耗 | 4.86/5.35W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
光源驱动 : | 无 | |||||
7、龙腾液晶模组M070AWPA R1 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 40 | N/A | 10.73 |

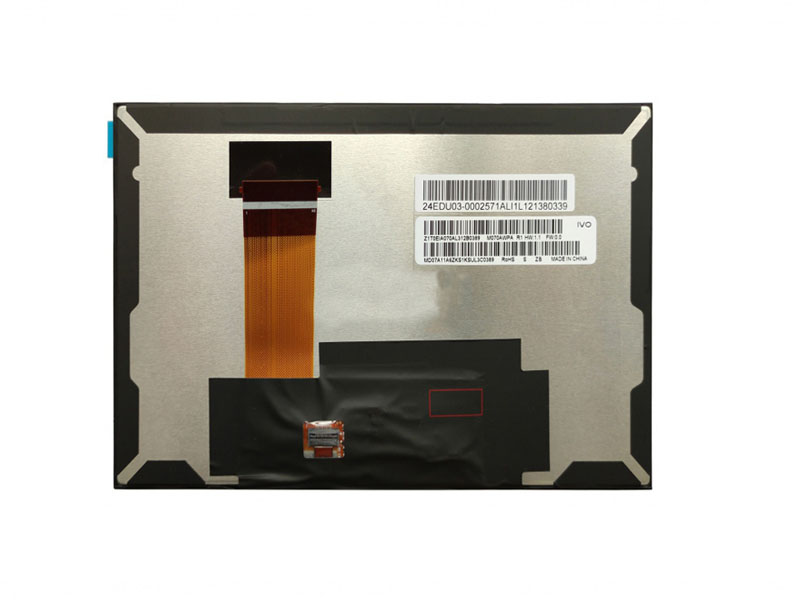

M070AWPA R1 (龙腾，IVO) TFT-LCD的7.0英寸液晶模组，装配有WLED背光，无背光驱动，On-Cell Touch。工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C，耐振动性为2.9G (28.4 m/s²)。基于它带触摸屏，宽温，3G抗震，超高亮度，白光LED背光，上/下,左/右翻转显示等特征，M070AWPA R1推荐使用于户外高亮，车载显示。
M070AWPA R1显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为154.9×93.94 (宽×高) mm，外观尺寸为165.82×104.95 (宽×高)×9.65(厚) mm，表面处理为Hard coating (3H)，产品净重193g (Max.)。背光方面此产品采用了6S3P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。M070AWPA R1采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M070AWPA R1于2021年Q1量产，当前生产状态为量产中。如果开发新产品想采用M070AWPA R1液晶模组，建议多了解一下关于M070AWPA R1的最新的生产状态信息和技术信息。M070AWPA R1所有参数值均以规格书为准，M070AWPA R1规格书和最新价格可以咨询杭州旭虹科技。
