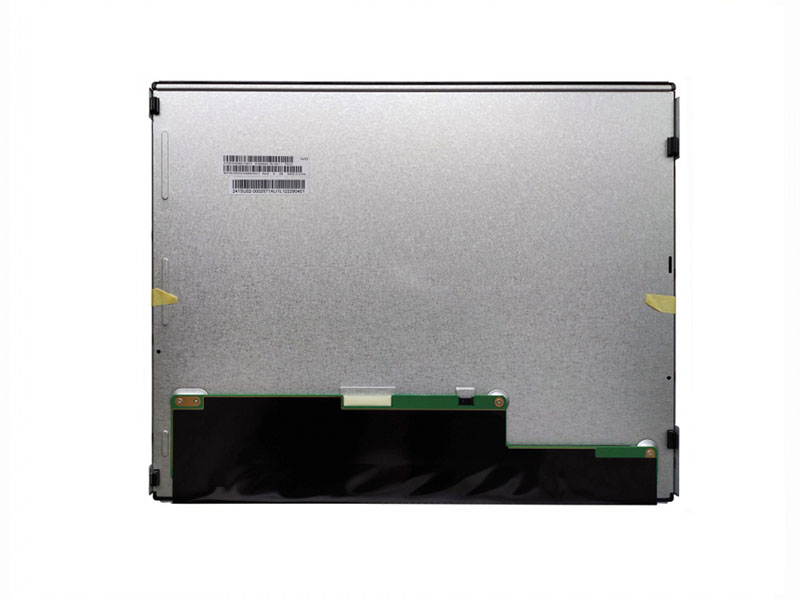

1、龙腾15寸液晶模组M150GWX3 R0 应用详情
基本信息 : | 面板品牌 | 龙腾（IVO） | 面板型号 | M150GWX3 R0 |
面板尺寸 | 15.0英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面 | |||
2、龙腾15寸液晶模组M150GWX3 R0 结构详情
像素特征 : | 像素数量 | 1024(RGB)×768, XGA | 点间距 | 0.0990×0.2970 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.2970×0.2970 mm (H×V) [85PPI] | |
结构尺寸 : | 显示区域 | 304.13×228.1 mm (H×V) | 可视区域 | 307.4×231.3 mm (H×V) |
外观尺寸 | 326.5×253.5 mm (H×V) | 外观厚度 | 12/12.5 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1.67Kgs (Max.) | 表面处理 | 雾面，Hard coating (3H) |
3、龙腾15寸液晶模组M150GWX3 R0 光学详情
基本信息 : | 面板亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | IPS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 25 (Max.)(Tr+Td) ms | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
4、龙腾15寸液晶模组M150GWX3 R0 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 14.1W (Max.) |
5、龙腾15寸液晶模组M150GWX3 R0 背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K (Typ.) 小时 |
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSB24038P5A | 1.25 mm | 5 pins | 1 pcs | ||
驱动电气 : | 电压输入 | 10.8/12/12.6V (Min./Typ./Max.) | 电流输入 | - | ||
功耗 | 12.8W (Max.) | |||||
6、龙腾15寸液晶模组M150GWX3 R0 信号详情
信号系统 : | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 0.94A (Max.) | ||
功耗 | 1.3W (Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSB240420HD | 1.25 mm | 20 pins | 1 pcs | ||
7、龙腾液晶模组M150GWX3 R0 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
14 | N/A | N/A |
龙腾液晶模组M150GWX3 R0 概况：
龙腾 (IVO) 推出的M150GWX3 R0 TFT-LCD的15.0英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。白光LED背光，寿命大于5万小时，含LED驱动器，表面雾面。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。M150GWX3 R0适合应用于工业。
M150GWX3 R0显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为304.13×228.1 (宽×高) mm，可视尺寸为307.4×231.3 (宽×高) mm，外观尺寸为326.5(宽)×253.5(高)×12.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重1.67Kgs (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。M150GWX3 R0采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M150GWX3 R0于2022年Q2量产，当前生产状态为量产中。如果开发新产品想采用M150GWX3 R0液晶模组，建议多了解一下关于M150GWX3 R0的最新的生产状态信息和技术信息。M150GWX3 R0所有参数值均以规格书为准，M150GWX3 R0规格书和最新价格可以咨询杭州旭虹科技。
