一、龙腾15寸液晶模组M150GNN2 R1应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
IVO | M150GNN2 R1 | a-Si TFT-LCD , 液晶模组 | M150GNN2-R1 | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 70 °C | -30 ~ 80 °C | - | |
适用于： | 工业 | |||
典型特征： | 表面雾面，广视角，风景模式，白光LED背光， 180°翻转显示，背光寿命大于5万小时 | |||
二、龙腾15寸液晶模组M150GNN2 R1结构特征
屏幕尺寸： | 15吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1024(RGB)×768 , XGA | RGB垂直条状 | 0.099×0.297(H×V) | 0.297×0.297 (H×V) | |
结构尺寸： | 显示尺寸(mm) | 可视尺寸(mm) | 外观尺寸(mm) | 外观厚度 |
304.128×228.096 mm (H×V) | 307.4×231.3 mm (H×V) | 326.5×253.5 mm (H×V) | 12.0±0.5 mm | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 4:3 (W : H) | 风景模式 | ||
安装方式： | Side mounting holes (4-M3) on left, right bezel | |||
其他特征： | 表面防护 | 重量 | 表面处理 | |
- | 930/960g (Typ./Max.) | 雾面，Hard coating (3H) | ||
三、龙腾15寸液晶模组M150GNN2 R1光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
420 (Typ.) | TN，常白显示，透射式 | 800:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
80/80/80/80 (Typ.)(CR≥10) | - | 16 (Typ.)(Tr/Td)ms | |
色彩性能： | 色域 | 颜色数量 | 白场色度 |
70% NTSC (CIE1931) | 16.7M (6-bit + Hi-FRC) | Wx:0.305; Wy:0.325 | |
白场变动： | 1.25/1.33 (Typ./Max.)(9 points) | ||
四、龙腾15寸液晶模组M150GNN2 R1电子特征
| 刷新频率： | 60HZ |
| 翻转扫描： | 翻转(180°) |
五、龙腾15寸液晶模组M150GNN2 R1信号特征
信号电气： | 电流输入 | 电压输入 | 功耗 | |||
250mA (Max.) | 3.3V(Typ.) | 1.3W (Max.) | ||||
接口特征： | 位置 | 类型 | 信号类型 | |||
- | 端子 | LVDS (1 ch, 8-bit) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
信盛精工 | MSB240420HD | 1pcs | 1.25mm | 20pins | LVDS-20P1C8B-060C | |
六、龙腾15寸液晶模组M150GNN2 R1背光特征
背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命（小时） | 是否可换 |
WLED | 侧入式光源(底部) | 30K(Min.) | - | |||
接口特征： | 位置 | 类型 | 端子 | |||
- | 灯管驱动 | 含LED驱动器 | ||||
接口详情： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
信盛精工 | MSB24038P5A | 1pcs | 1.25mm | 5pins | ||
驱动电气： | 电流输入 | 电压输入 | ||||
- | 10.8/12.0/12.6V (Min./Typ./Max.) | |||||
功率消耗 | 7.5W (Max.) | |||||
七、龙腾15寸液晶模组M150GNN2 R1包装详情
包装箱： | 每箱数量 | 重量 | 包装箱尺寸 |
15pcs/箱 | 19.0 Kgs | 433×370×372 mm |
龙腾15寸液晶模组M150GNN2 R1概况：

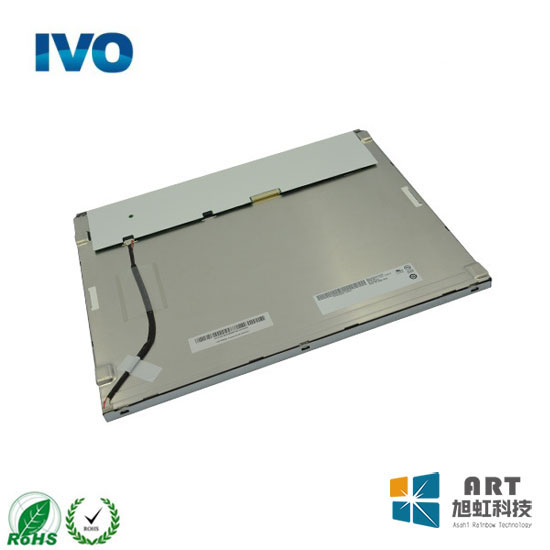

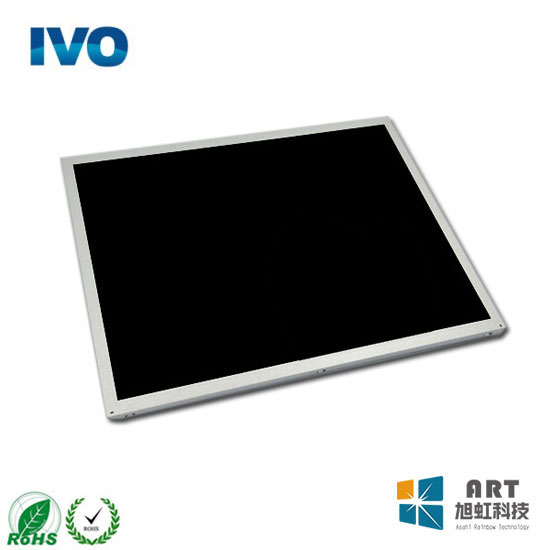

M150GNN2 R1 (别名: M150GNN2-R1)是昆山龙腾光电有限公司 (龙腾，IVO) 推出的一款采用a-Si TFT-LCD技术的15.0吋液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。M150GNN2 R1工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，180度翻转显示等特征，M150GNN2 R1推荐使用于工业等产品。
M150GNN2 R1作为一款TN，常白显示，透射式液晶模组产品，M150GNN2 R1可以提供420 cd/m²的显示亮度 800:1的透射对比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，它的响应时间为16 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，M150GNN2 R1可以显示16.7M颜色，其显示的色彩饱和度也达到了70% (CIE1931)。M150GNN2 R1背光采用了WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。M150GNN2 R1采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用M150GNN2 R1液晶模组，建议多了解一下关于M150GNN2 R1的最新的生产状态信息和技术信息。M150GNN2 R1所有参数值均以规格书为准，M150GNN2 R1规格书和最新价格可以咨询杭州旭虹。
