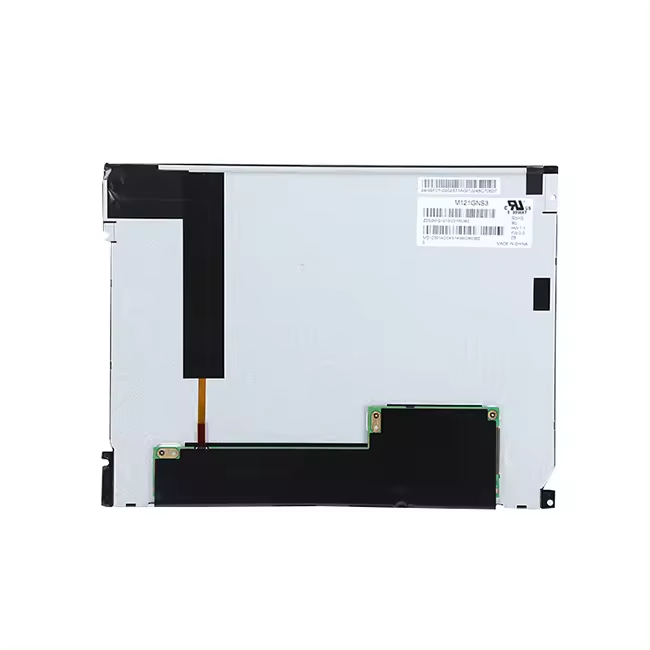

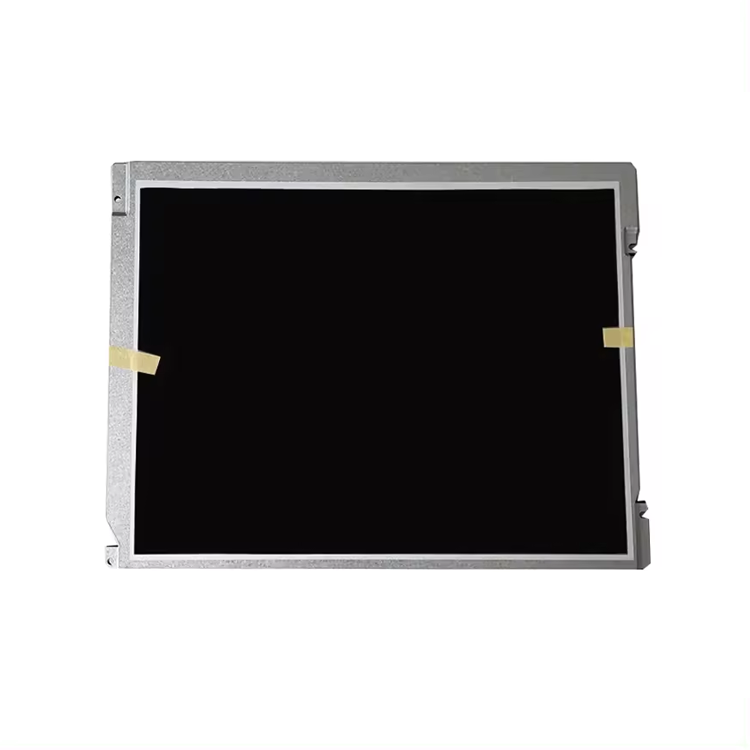

1、龙腾12.1寸液晶模组M121GNS3 R0应用详情
基础信息 : | 制造商 | 龙腾IVO | 型号 | M121GNS3 R0 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 工业 | |
对角尺寸 | 12.1” | |||
应用环境 : | 存储温度 | -30 ~ 85 °C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振性能 | - | |
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，表面雾面 | |||
2、龙腾12.1寸液晶模组M121GNS3 R0 结构详情
像素特征 : | 解析度 | 800(RGB)×600, SVGA | 点间距(W×H) | 0.1025×0.3075 mm |
像素排列 | RGB垂直条状 | 像素间距(W×H) | 0.3075×0.3075 mm [82PPI] | |
结构尺寸 : | 显示区域(W×H) | 246×184.5 mm | 开口区域(W×H) | 249×187.5 mm |
外观尺寸(W×H) | 276×209 mm | 外观厚度(mm) | 9.1 (Typ.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 外观样式 | - |
宽高比 | 4:3 (W : H) | 风景肖像 | 肖像模式 | |
安装方式 : | Face mounting holes (4 pcs) on left, right bezel | |||
其它参数 : | 重量 | 665g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
3、龙腾12.1寸液晶模组M121GNS3 R0光学详情
基础信息 : | 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 800 : 1 (Typ.) (透射) |
可视角度 | 80/80/60/80 (Typ.)(CR≥10) | 显示模式 | TN，常白显示，透射式 | |
推荐视角 | - | 响应时间(ms) | TBD | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K (6-bit) |
色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(5 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 69% |
Adobe RGB覆盖率 | 52% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 37% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
白场变动 : | 1.33 (Max.)(5 points) | |||
4、龙腾12.1寸液晶模组M121GNS3 R0电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
5、龙腾12.1寸液晶模组M121GNS3 R0信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 0.35W (Max.) | ||
信号类型 : | LVDS (1 ch,6-bit) | 功率消耗 | 1.16W (Max.) | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
庆良 | 076B20-0048RA-G4 | 1.25 mm | 20 pins | 1 pcs | LVDS-20P1C6B-070F | |
6、龙腾12.1寸液晶模组M121GNS3 R0发光详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 测入式光源 | |||||||
是否可换 | - | 形状 | - | 寿命 | 50K (Min.) 小时 | ||||||||
接口特征 : | 位置 | - | 类型 | 端子 | |||||||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | |||||||
日压端子 | SM06B-SHLK-G-TF(HF) | 1.0mm | 6pins | 1 pcs | |||||||||
驱动电气 : | 电流输入 | 电压输入 | 功耗 | ||||||||||
- | 12.0±1.8V | 5.0W (Max.) | |||||||||||
7、龙腾12.1寸液晶模组M121GNS3 R0包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 30 | N/A | N/A |
龙腾12.1寸液晶模组M121GNS3 R0概况：
M121GNS3 R0 (龙腾，IVO) TFT-LCD技术的12.1英寸液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 85°C。基于它白光LED背光，寿命大于5万小时，含LED驱动器，180度翻转显示，表面雾面等特征，M121GNS3 R0推荐使用于工业。
M121GNS3 R0显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为246×184.5 (宽×高) mm，可视尺寸为249×187.5 (宽×高) mm，外观尺寸为276×209 (宽×高)×9.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重665g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。M121GNS3 R0采用了LVDS (1 ch, 6-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
M121GNS3 R0于2018年Q4量产，当前生产状态为量产中。如果开发新产品想采用M121GNS3 R0液晶模组，建议多了解一下关于M121GNS3 R0的最新的生产状态信息和技术信息。M121GNS3 R0所有参数值均以规格书为准，M121GNS3 R0规格书和最新价格可以咨询杭州旭虹科技。
