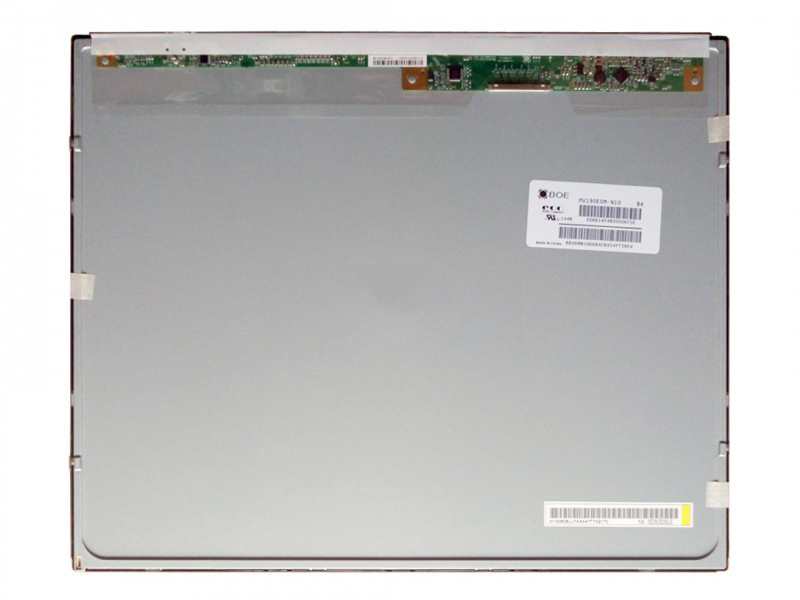

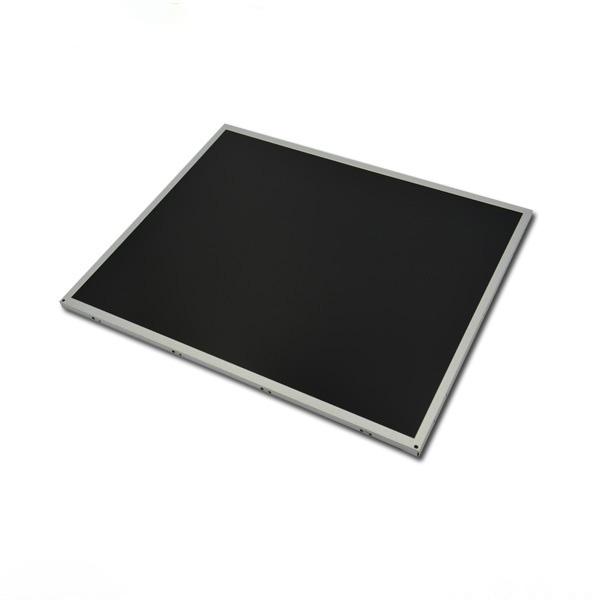

一、京东方液晶模组MV190E0M-N10 应用详情
基础信息 : | 制造商 | 京东方（BOE） | 型号 | MV190E0M-N10 |
类型 | a-Si TFT-LCD , 液晶模组 | 应用产品 | 电脑显示器，医疗影像 | |
对角尺寸 | 19.0" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，端子正装，表面雾面 | |||
二、京东方液晶模组MV190E0M-N10 结构详情
像素特征 : | 解析度 | 1280(RGB)×1024, SXGA | 点间距(mm) | 0.0976×0.2928 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.2928×0.2928 (H×V) [86PPI] | |
结构尺寸 : | 显示区域(mm) | 374.784(H) × 299.827(V) | 开口区域(mm) | 378.8(H) × 303.0(V) |
外观尺寸(mm) | 396(H) × 324(V) | 外观厚度(mm) | 8.7/10.4 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形, 有边框 | 外观样式 | - |
宽高比 | 5:4 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它参数 : | 重量 | 1.69Kgs (Typ.) | 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
三、京东方液晶模组MV190E0M-N10 光学详情
基础信息 : | 显示亮度 | 250 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | ADS，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 8/8 (Typ.)(Tr/Td); 14 (Typ.)(G to G) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(9 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 92% |
Adobe RGB覆盖率 | 71% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组MV190E0M-N10 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 11.55/14.62W (Typ./Max.) |
五、京东方液晶模组MV190E0M-N10 信号详情
信号电气 : | 电压供应 | 5.0V (Typ.) | 电流供应 | 0.6/1.1A (Typ./Max.) | ||
功率消耗 | 3.0/5.5W (Typ./Max.) | |||||
信号类型 : | LVDS (2 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
宇宙 | IS100-L30R-C23 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
六、京东方液晶模组MV190E0M-N10 光源详情
光源特征 : | 光源类型 | WLED | 数量 | 15S2P | 位置 | 侧入式光源(右边) |
是否可换 | - | 形状 | 2串 | 寿命 | 30K (Min.) Hours | |
灯管电气 : | 电压供应 | 45±3V | 电流供应 | 95mA (Typ.) | ||
功率消耗 | 8.55/9.12W (Typ./Max.) | |||||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
日压端子 | SM06B-SHJH(HF) | 1.0 mm | 6 pins | 1 pcs | BLE-6PINS-CNAANC | |
光源驱动 : | 无 | |||||
七、京东方液晶模组MV190E0M-N10 包装详情
包装箱 : | 数量 | 重量 | 尺寸 |
8 pcs / box | - | 521×346×403 mm (L×W×H) |
京东方液晶模组MV190E0M-N10概况：
MV190E0M-N10 (京东方，BOE) TFT-LCD的19.0吋液晶模组，装配有WLED背光，无背光驱动，无触摸。工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，端子正装，表面雾面， ES 8.0 compliant等特征，MV190E0M-N10推荐使用于电脑显示器，医疗影像等产品。
MV190E0M-N10作为一款ADS，常黑显示，透射式液晶模组产品，MV190E0M-N10可以提供250 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为8/8 (Typ.)(Tr/Td); 14 (Typ.)(G to G) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了15S2P WLED发光的侧入式光源(右边)，光源的使用寿命为30K小时，不含背光驱动。MV190E0M-N10采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
MV190E0M-N10于2014年Q2量产，当前生产状态为量产中。如果开发新产品想采用MV190E0M-N10液晶模组，建议多了解一下关于MV190E0M-N10的最新的生产状态信息和技术信息。MV190E0M-N10所有参数值均以规格书为准，MV190E0M-N10规格书和最新价格可以咨询杭州旭虹科技。
