一、京东方液晶模组EV133FHM-N40 应用详情
基本信息 : | 制造商 | 京东方（BOE） | 型号 | EV133FHM-N40 |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 笔记本，医疗影像 | |
对角尺寸 | 13.3" | |||
应用环境 : | 存储温度 | -20 ~ 60 °C | 工作温度 | 0 ~ 50 °C |
RoHS | RoHS | 抗振性能 | 1.5G (14.7 m/s²) | |
典型特征 : | 白光LED背光，含LED驱动器，端子倒装，表面雾面 | |||
二、京东方液晶模组EV133FHM-N40 结构详情
像素特征 : | 解析度 | 1920(RGB)×1080, FHD | 点间距(mm) | 0.051×0.153 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.153×0.153 (H×V) [166PPI] | |
结构尺寸 : | 显示区域(mm) | 293.76(H) × 165.24(V) | 开口区域(mm) | - |
外观尺寸(mm) | 300.26(H) × 187.75(V) | 外观厚度(mm) | 2.4 (Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | 薄屏 (PCBA平直, 厚度≤3.2mm) |
宽高比 | 16:9 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | 215g (Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、京东方液晶模组EV133FHM-N40 光学详情
基本信息 : | 显示亮度 | 300 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | ADS，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 30 (Typ.)(Tr+Td) | |
色彩性能 : | 白色坐标 | X:0.309; Y:0.340 | 支持颜色 | 16.7M (8-bit) |
色温 | 6602K | 亮度均匀性 | 1.25/1.60 (Max.)(5/13 points) | |
1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 92% |
Adobe RGB覆盖率 | 71% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组EV133FHM-N40 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.8W (Typ.) |
五、京东方液晶模组EV133FHM-N40 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | 180/260/420mA (Min./Typ./Max.) | ||
功耗 | 0.9W (Typ.) | |||||
信号类型 : | eDP (2 Lanes), eDP1.2, HBR1 (2.7G/lane) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
宇宙 | IS050-L30B-C10 | 1 pcs | 30 pins | 0.5 mm | EDP-30P2L-020A | |
六、京东方液晶模组EV133FHM-N40 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 4串 | 位置 | 侧入式光源 |
数量 | 9S4P | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
MASK24037P9 | 1 pcs | 9 pins | BLE-9PINS-CCCCNNAAA | |||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 5/12/21V (Min./Typ./Max.) | 电流供应 | - | ||
功耗 | 2.9W (Max.) | |||||
七、京东方液晶模组EV133FHM-N40 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
42 pcs / 箱 | 10.7 Kgs | 480×350×285 mm (L×W×H) |
京东方液晶模组EV133FHM-N40 概况：

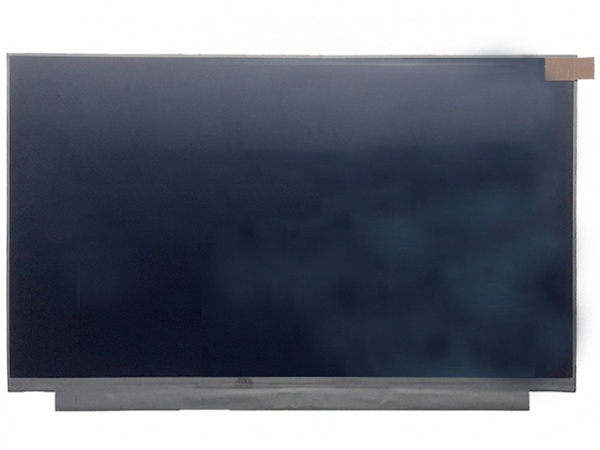

EV133FHM-N40 是京东方 (BOE)一款13.3英寸a-Si TFT-LCD液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。白光LED背光，含LED驱动器，端子倒装，表面雾面。EV133FHM-N40 推荐应用于笔记本，医疗影像。
EV133FHM-N40 作为一款ADS，常黑显示，透射式液晶模组产品，EV133FHM-N40可以提供300 cd/m²的显示亮度 800:1的透射对比度，以及85/85/85/85 (Typ.)(CR≥10)（左/右/上/下）的可视角度，最佳观看角度为全视角，它的响应时间为30 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号，可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了9S4P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动器。EV133FHM-N40采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
EV133FHM-N40 于2021年Q1量产，当前生产状态为量产中。如果开发新产品想采用EV133FHM-N40 液晶模组，建议多了解一下关于EV133FHM-N40的最新的生产状态信息和技术信息，EV133FHM-N40 所有参数值均以规格书为准，EV133FHM-N40 规格书和最新价格可以咨询杭州旭虹。
