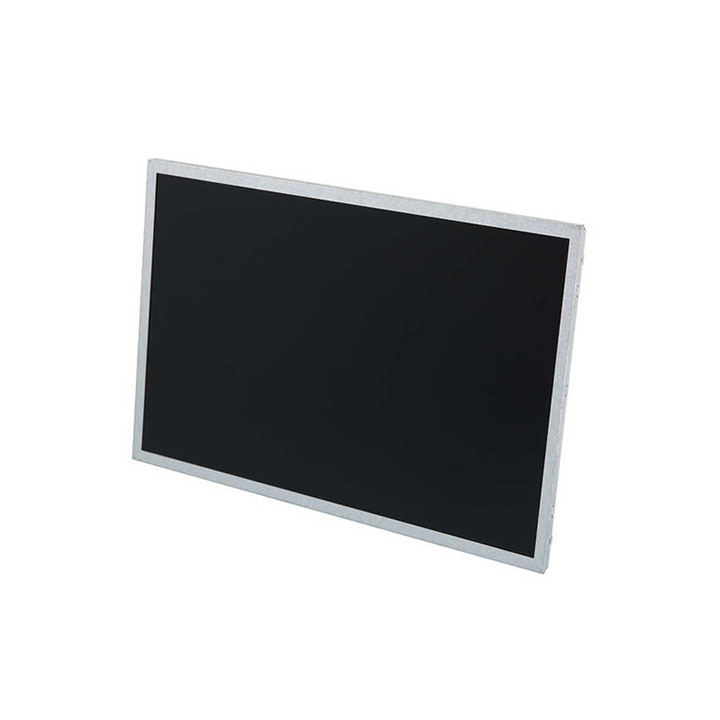

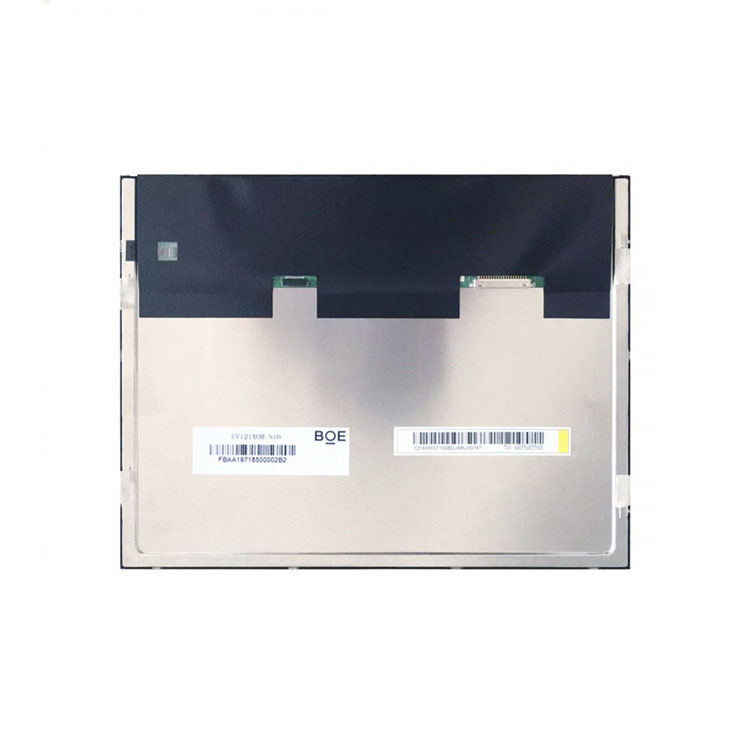

一、京东方液晶模组PV121X0M-N10 应用详情
基本信息 : | 面板品牌 | 京东方（BOE） | 面板型号 | PV121X0M-N10 |
面板尺寸 | 12.1英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | - | |
典型特征 : | 白光LED背光，寿命大于5万小时，含LED驱动器 | |||
二、京东方液晶模组PV121X0M-N10 结构详情
像素特征 : | 像素数量 | 1024(RGB)×768, XGA | 点间距 | 0.080×0.240 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.240×0.240 mm (H×V) [105PPI] | |
结构尺寸 : | 显示区域 | 245.76×184.32 mm (H×V) | 可视区域 | 249×187.5 mm (H×V) |
外观尺寸 | 260.5×204 mm (H×V) | 外观厚度 | 8.7/9.2 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right, bezel | |||
三、京东方液晶模组PV121X0M-N10 光学详情
基本信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 1200:1 (Typ.) (透射) |
可视角度 | 86/86/86/86 (Typ.)(CR≥10) | 光学模式 | ADS，常黑显示，透射式 | |
最佳视角 | 全视角 | 反应时间 | 30 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 73% | sRGB覆盖率 | 93% |
Adobe RGB覆盖率 | 72% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
四、京东方液晶模组PV121X0M-N10 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
五、京东方液晶模组PV121X0M-N10 背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 50K (Min.) 小时 |
数量 | - | 灯管形状 | - | 位置 | 侧入式光源 | |
接口特征 : | 类型 | 端子 | 位置 | - | 灯管驱动 | 含LED驱动器 |
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
宏致 | 91208-01001-H01 | 1.0 mm | 10 pins | 1 pcs | ||
驱动电气 : | 电压输入 | 11.0/12.0/20.0V (Min./Typ./Max.) | 电流输入 | 480mA (Typ.) | ||
功耗 | 9.6W (Typ.) | |||||
六、京东方液晶模组PV121X0M-N10 信号详情
信号系统 : | LVDS (1 ch, 8-bit) | 信号逻辑电压 | - | |||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 235±15mA | ||
功耗 | 0.72/0.78/1.65W (Min./Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | - | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
9006F20-0048RQ-G4 | 20 pins | 1 pcs | ||||
七、京东方液晶模组PV121X0M-N10 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 18 | 607×507×240 | N/A |
京东方液晶模组PV121X0M-N10概况：
PV121X0M-N10是 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的12.1吋液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。PV121X0M-N10工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光，寿命大于5万小时，含LED驱动器等特征，PV121X0M-N10推荐使用于工业等产品。
PV121X0M-N10作为一款ADS，常黑显示，透射式液晶模组产品，PV121X0M-N10可以提供500 cd/m²的显示亮度 1200:1的透射对比度，以及86/86/86/86 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为30 (Typ.)(Tr+Td) ms。由于每个像素点采用了8-bit灰阶信号，此产品可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。PV121X0M-N10采用了LVDS (1 ch, 8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
PV121X0M-N10于2023年Q2量产，当前生产状态为量产中。如果开发新产品想采用PV121X0M-N10液晶模组，建议多了解一下关于PV121X0M-N10的最新的生产状态信息和技术信息。PV121X0M-N10所有参数值均以规格书为准，PV121X0M-N10规格书和最新价格可以问杭州旭虹要一下。
