一、京东方10.1寸液晶模组TV101WUM-NS0应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | TV101WUM-NS0 | a-Si TFT-LCD , 液晶模组 | TV101WUM-NS0 | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -20 ~ 60 °C | -30 ~ 70 °C | - | |
适用于： | 工业 | |||
典型特征： | 表面雾面，广视角，肖像模式，白光LED背光 | |||
二、京东方10.1寸液晶模组TV101WUM-NS0结构特征
屏幕尺寸： | 10.1吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1200(RGB)×1920 , WUXGA | RGB垂直条状 | 0.0376×0.1128 (H×V) | 0.1128×0.1128 (H×V) | |
结构尺寸： | 显示尺寸mm | 可视尺寸mm | 外观尺寸(mm) | 外观厚度(mm) |
135.36(H) × 216.576(V) | - | 142.32(H) × 227.38(V) | 1.99 (Typ.) | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 10:16 (W : H) | 风景模式 | - | |
安装方式： | Without | |||
其他参数： | 重量 | 表面处理 | ||
110g (Typ.) | 雾面，Hard coating (3H)，抗反射处理 | |||
三、京东方10.1寸液晶模组TV101WUM-NS0光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
450 cd/m² (Typ.) | ADS，常黑显示，透射式 | 900:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
85/85/85/85 (Typ.)(CR≥10) | 全视角 | 35 (Max.)(Tr+Tf) | |
色度 | Wx:0.300; Wy:0.310 | ||
色彩性能： | 色域 | 颜色数量 | 白场色度 |
71% NTSC (CIE1931) | 16.7M (8-bit) | 1.25 (Max.)(9 points) | |
四、京东方10.1寸液晶模组TV101WUM-NS0电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
五、京东方10.1寸液晶模组TV101WUM-NS0信号详情
信号电气： | 输入电流 | 40/21/17mA (Typ.)(IDD/ISP/ISN) | 输入电压 | 1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN) | ||
功率消耗 | 277.2/898.2mW (Typ./Max.) | 信号接口 | MIPI (4 data lanes) | |||
接口特征： | 位置 | - | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
广濑电机 | FH34SJ-34S-0.5SH | 0.5 mm | 34pins | 1 pcs | ||
六、京东方10.1寸液晶模组TV101WUM-NS0发光详情
灯管特征： | 灯管类型 | WLED | 数量 | 4 strings | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 4串 | 灯管寿命 | 15K(Min.) (Hours) | |
接口特征： | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动： | 无 | |||||
灯管电气： | 电压供应 | 23.4/27/27.9V (Min./Typ./Max.) | 电流供应 | 85.2mA (Typ.) | ||
功率消耗 | 1.99/2.3/2.38W (Min./Typ./Max.) | |||||
七、京东方10.1寸液晶模组TV101WUM-NS00包装特征
包装箱： | 数量 | 重量 | 尺寸 |
25 pcs / box | - | 375×280×290 mm (L×W×H) |
京东方10.1寸液晶模组TV101WUM-NS00概况：

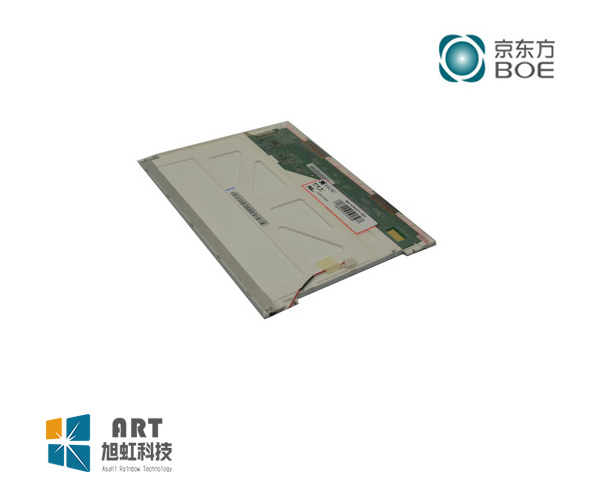

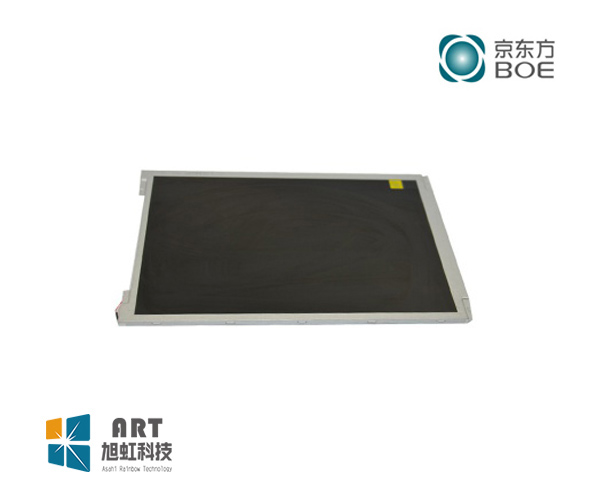

TV101WUM-NS0是京东方 (BOE)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -10 ~ 60°C，存储温度为 -30 ~ 70°C。表面雾面，广视角，肖像模式，白光LED背光。TV101WUM-NS0应用于平板电脑等产品。
TV101WUM-NS0显示分辨率为1200(RGB)×1920 (WUXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为225 PPI。它的显示区域尺寸为135.36(宽)×216.576(高) mm，外观尺寸为142.32(宽)×227.38(高) mm，表面处理为雾面，Hard coating (3H)，抗反射处理，产品净重110g (Typ.)。背光方面此产品采用了4 strings WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。TV101WUM-NS0采用了MIPI (4 data lanes)信号接口，总共34 pins，采用端子连接，驱屏电压为1.8/5.4/-5.4V (Typ.)(VDD/VSP/VSN)。它的典型垂直刷新率Fv为60Hz。
TV101WUM-NS0于2016年Q3量产，当前生产状态为量产中。如果开发新产品想采用TV101WUM-NS0液晶模组，建议多了解一下关TV101WUM-NS0的最新的生产状态信息和技术信息，所有TV101WUM-NS0参数均以规格书为准！ TV101WUM-NS0参数书和最新价格可以咨询杭州旭虹科技。
