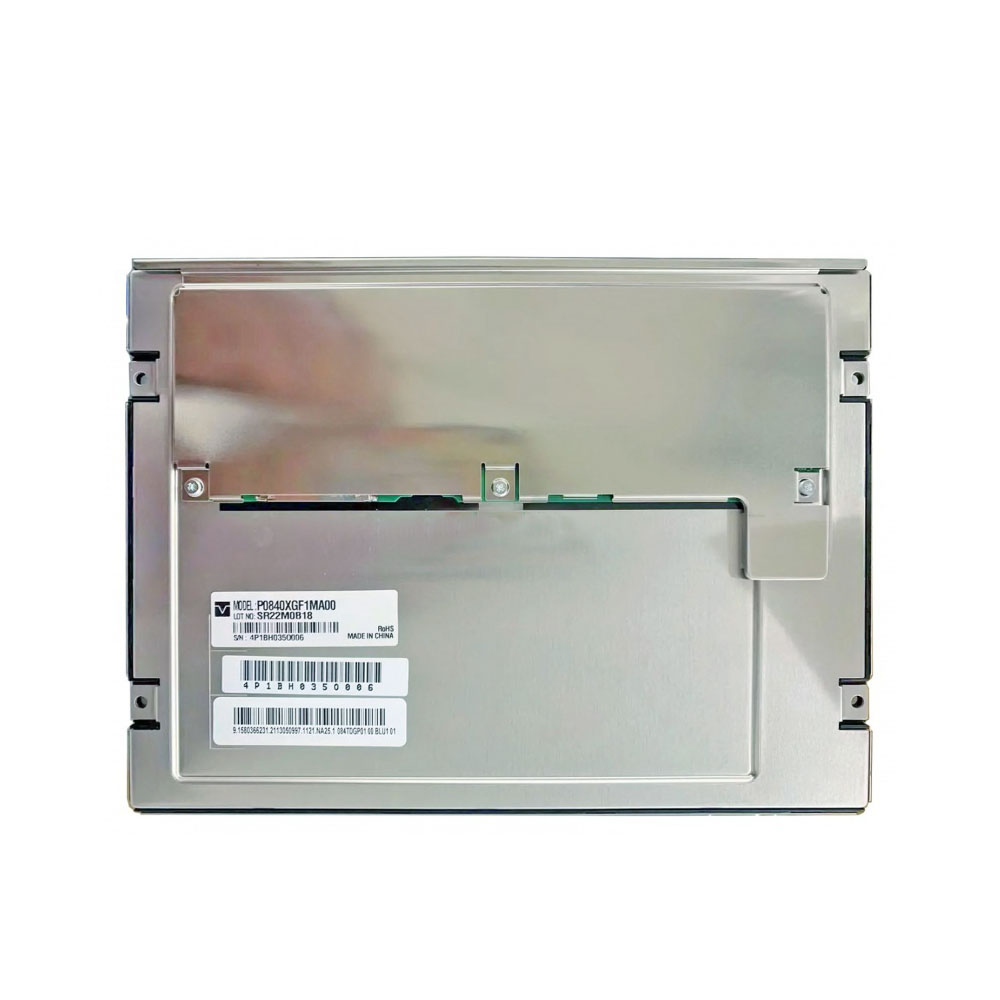

1. 天马液晶模组P0840XGF1MA001应用详情
基本信息 : | 品牌 | 天马（TIANMA） | Model | P0840XGF1MA001 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 适用于 | 工业，户外高亮 | |
屏幕尺寸 | 8.4英寸 | 其它名称 | ||
最大额定值 : | 存储温度 | -40 ~~ 90 °C | 工作温度 | -30 ~~ 80 °C |
RoHS | RoHS | 抗振能力 | 2.0G (19.6 m/s²) | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于10万小时，180°翻转显示，6/8位灰阶可选，表面雾面 | |||
2. 天马液晶模组P0840XGF1MA00结构特征
像素特征 : | 分辨率 | 1024(RGB)×768, XGA | 像素配置 | RGB垂直条状 | |
点间距(W×H) | 0.0555×0.1665 (H×V) | 像素间距(W×H) | 0.1665×0.1665 (H×V) [152PPI] | ||
结构尺寸 : | 显示尺寸 | 170.496(H) × 127.872(V) | 外观尺寸 | 199.5(H) × 149(V) | |
可视尺寸 | 173.5(H) × 130.87(V) | 外观厚度(mm) | 7.6/10.2 (Typ./Max.) | ||
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 | |
宽高比 | 4:3 (H:V) | 外观形状 | - | ||
安装方式 : | Side mounting holes (4-M2) on left, right bezel, Face mounting holes (4-Φ3.4) on left, right bezel | ||||
其它详情 : | 重量 | 303g (Typ.) | 表面处理 | 雾面 | |
3. 天马液晶模组P0840XGF1MA00光学特征
基本信息 :: | 亮度 | 1000 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | SFT，常黑显示，透射式 | |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) ms | |
色彩性能 : | 色度 | X:0.307; Y:0.333 | 颜色数量 | 262K/16.7M (6-bit / 8-bit) |
色温 | 6771K | 白场变动 | 1.18/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC Ratio | 71% | sRGB覆盖率 | 94% |
Adobe RGB覆盖率 | 73% | DCI-P3覆盖率 | 74% | |
Rec.2020覆盖率 | 53% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视性 | 是 |
4. 天马液晶模组P0840XGF1MA00电子特征
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
驱动IC : | 已邦定 NT51625TTH*2 + NT52602TTH*1 |
5. 天马液晶模组P0840XGF1MA00信号特征
信号电气 :
| 输入电压 | 3.3V (Typ.) | 输入电流 | 310mA (Typ.) | ||||
功耗 | 1.02W (Typ.) | |||||||
信号接口 | LVDS (1 ch, 6/8-bit) | 信号逻辑电压 | - | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 | ||
航空电子 | FI-SEB20P-HFE | 1pcs | 1.25mm | 20pins | LVDS-20P1C8B-010H | |||
6. 天马液晶模组P0840XGF1MA00背光特征
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 | |||||||||
数量 | - | 灯管形状 | 3串 | 寿命 | 100K (Typ.) 小时 | ||||||||||
灯管电气 : | 电压输入 | 22.4±2.1V | 电流输入 | 100/110mA (Typ./Max.) | |||||||||||
功耗 | 6.72W (Typ.) | ||||||||||||||
接口特征 : | 位置 | - | 类型 | 端子 | |||||||||||
背光驱动 : | 无 | ||||||||||||||
驱动电气 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 | |||||||||
日压端子 | SM06B-SHLS-TF(LF)(SN) | 1.0mm | 8 pins | 1 pcs | BLE-6PINS-NNCAAC | ||||||||||
7、天马液晶模组P0840XGF1MA00 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 10 | 520×345×111 | N/A |
