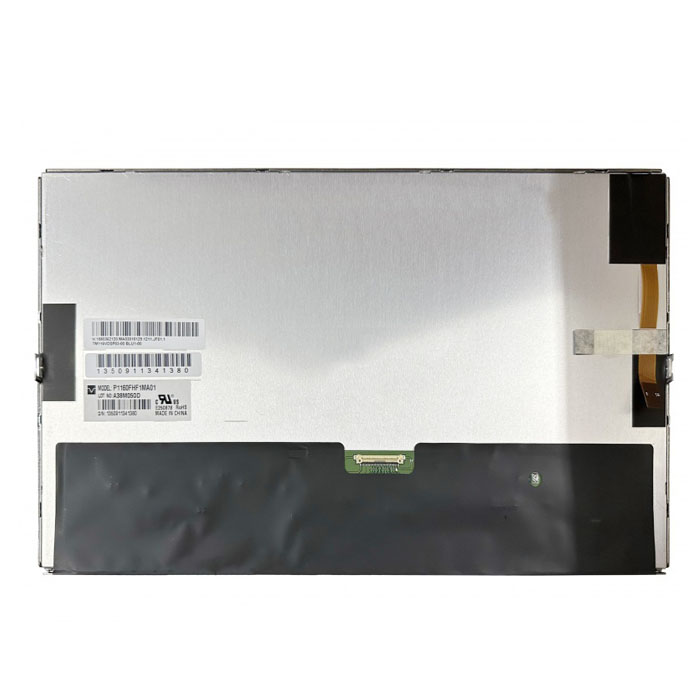

1. 天马液晶模组P1160FHF1MA01 应用详情
基本信息 : | 品牌 | 天马（TIANMA） | Model | P1160FHF1MA01 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 适用于 | 工业 | |
屏幕尺寸 | 11.6英寸 | 其它名称 | - | |
最大额定值 : | 存储温度 | -30 ~ 80°C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | Srgb,超高亮度，白光LED背光，背光寿命大于5万小时 | |||
2. 天马液晶模组P1160FHF1MA01结构特征
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 | |
点间距(mm) | 0.0445×0.1335 (H×V) | 像素间距(mm) | 0.1335×0.1335 (H×V) [190PPI] | ||
结构尺寸 : | 显示尺寸 (mm) | 256.32(H) × 144.18(V) | 外观尺寸(mm) | 273.5×166.5 (H×V) | |
可视尺寸 (mm) | 259.31(H) × 148.73(V) | 外观厚度(mm) | 7.8/11.5 (Typ./Max.) mm | ||
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 | |
宽高比 | 16:9 (H:V) | 外观形状 | - | ||
安装方式 : | Side mounting holes (2-Φ1.4) on left, right bezel | ||||
其它详情 : | 重量 | 530g | 表面处理 | Hard coating | |
3. 天马液晶模组P1160FHF1MA01 光学特征
基本信息 :: | 亮度 | 1000 cd/m² (Typ.) | 对比度 | 900:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | SFT，常黑显示，透射式 | |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 白色坐标 | Wx:0.310; Wy:0.340 | 颜色数量 | 16.7M (8-bit) |
色温 | 6551K | 亮度均匀性 | 1.25/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 98% |
Adobe RGB覆盖率 | 75% | DCI-P3覆盖率 | 74% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
4. 天马液晶模组P1160FHF1MA01 电子特征
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 11.0W (Typ.) |
5. 天马液晶模组P1160FHF1MA01信号特征
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | ||||
功率消耗 | 1.32W (Typ.) | |||||||
信号类型 : | LVDS (2 ch, 8-bit) | |||||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||
I-PEX | 20455-030E-76 | 0.5 mm | 30 pins | 1 pcs | ||||
6. 天马液晶模组P1160FHF1MA01背光特征
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 | ||||||||
数量 | 9S6P | 灯管形状 | 6串 | 寿命 | 50K (Typ.) 小时 | |||||||||
灯管电气 : | 电压供应 | 24.3/26.1/29.7V (Min./Typ./Max.) | 电流供应 | 60mA (Typ.) | ||||||||||
功率消耗 | 8.59/9.72/10.5W (Min./Typ./Max.) | |||||||||||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||||||||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||||||||
京瓷 | 04-6299-614-020-846+ | 0.5 mm | 14pins | 1 pcs | BLE-14PINS-AAAANNNNCCCCCC | |||||||||
驱动电气 : | 无 | |||||||||||||
7、天马液晶模组P1160FHF1MA01 包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
14 | 530×430×274 | 9.99 |
