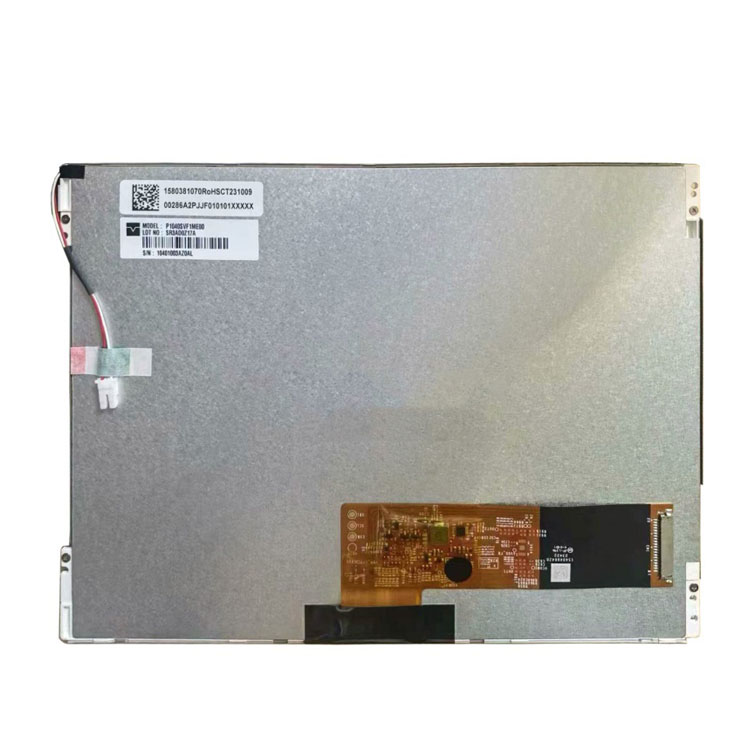

1.天马液晶模组P1040SVF1ME00应用详情
基本信息 : | 品牌 | 天马（TIANMA） | Model | P1040SVF1ME00 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 适用于 | 工业 | |
屏幕尺寸 | 10.4英寸 | 其它名称 | - | |
最大额定值 : | 存储温度 | -30 ~ 80°C | 工作温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光，背光寿命大于5万小时,表面雾面 | |||
2. 天马液晶模组P1040SVF1ME00结构特征
像素特征 : | 分辨率 | 800(RGB)×600, SVGA | 像素配置 | RGB垂直条状 | |
点间距 (W×H) | 0.088×0.264 mm | 像素间距 | 0.264×0.264 mm [96PPI] | ||
结构尺寸 : | 显示尺寸 | 211.2(W)×158.4(H) mm | 外观尺寸 | 236(W)×176.9(H) mm | |
可视尺寸 (mm) | - | 外观厚度 | 5.92±0.3 mm | ||
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 | |
宽高比 | 4:3 (H:V) | 外观形状 | - | ||
安装方式 : | Face mounting holes (4 pcs) on left, right bezel | ||||
其它详情 : | 重量 | 313g (Typ.) | 表面处理 | 雾面 | |
3. 天马液晶模组P1040SVF1ME00光学特征
基本信息 : | 亮度 | 400 cd/m² (Typ.) | 对比度 | 1200:1 (Typ.) (透射) |
可视角度 | 88/88/88/88 (Typ.)(CR≥10) | 光学模式 | SFT，常黑显示，透射式 | |
最佳角度 | 全视角 | 响应速度 | 35 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 白色坐标 | Wx:0.305; Wy:0.335 | 颜色数量 | 262K(6-bit) |
色温 | 6859K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 54% | sRGB覆盖率 | 74% |
Adobe RGB覆盖率 | 57% | DCI-P3覆盖率 | 56% | |
Rec.2020覆盖率 | 41% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4. 天马液晶模组P1040SVF1ME00 电子特征
刷新频率 : | 60Hz |
翻转扫描 : | No |
5. 天马液晶模组P1040SVF1ME00信号特征
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | ||||
功率消耗 | 435mW (Typ.) | |||||||
信号类型 : | LVDS (1 ch, 6-bit) | |||||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||
广濑电机 | DF19K-20P-1H | 1.0 mm | 20 pins | 1 pcs | LVDS-20P1C6B-070A | |||
6. 天马液晶模组P1040SVF1ME00背光特征
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源 | ||||||||
数量 | 6S6P | 灯管形状 | 阵列 | 寿命 | 50K (Typ.) 小时 | |||||||||
灯管电气 : | 输入电流 | 120mA (Typ.) | 输入电压 | 18.0±1.2V | ||||||||||
功耗 | 2.16W (Typ.) | |||||||||||||
接口特征 : | 位置 | - | 类型 | 端子 | ||||||||||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 | ||||||||
日压端子 | BHSR-02VS-1 | 3.5 mm | 2 pins | 1 pcs | BLE-2PINS-AC | |||||||||
光源驱动 : | 无 | |||||||||||||
7、天马液晶模组P1040SVF1ME00包装详情
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
8 | 520×345×74 | N/A |
