工业液晶屏是工业设备、人机界面和自动化系统的“眼睛”，一旦出现花屏、闪烁、条纹、色块等显示异常，会严重影响操作判断和生产安全。面对花屏故障，盲目更换屏幕不仅成本高昂，且可能无法根除问题。本文将引导您建立一套从简到繁、由外而内的系统化排查流程。
一、 初判与准备：花屏类型速览
在开始前，先观察工业液晶屏花屏的现象，这能为您提供初步方向：
满屏麻点/雪花：类似老式电视无信号状态，通常与信号源或驱动板相关。
垂直/水平亮线/暗线：多为屏幕本身（液晶玻璃或绑定排线）物理性损伤。
局部色块、V形区块异常：很可能与屏幕驱动芯片或分区电路有关。
图像重影、拖影：可能与信号时序、接地或液晶本身响应有关。
随机闪烁、间歇性花屏：通常与连接线缆接触不良或电源供电不稳有关。
二、 系统化排查六步法
请严格按照以下顺序进行操作，避免做无用功。
第一步：基础检查（5%的故障源于此）
重启设备：关闭设备电源，等待一分钟后再重新启动。这可以清除临时的软件或驱动错误。
安全检查：确保所有操作在断电情况下进行，防止触电或造成二次损坏。
第二步：外部信号源与连接排查（30%的故障源于此）
这是最常见且最容易解决的环节。
外接显示器法：
将主机的视频输出（如VGA, HDMI）连接到另一台确认正常的显示器上。
如果外接显示正常：故障 100% 定位在工业液晶屏本身、其内部的驱动板或连接屏线。
如果外接同样花屏：故障根源在主机（如工控机、PLC的HMI模块）的信号输出、显卡或驱动程序。
检查视频线缆：
重新插拔：将视频线缆的两端（主机端和屏幕端）都拔下，检查针脚有无弯曲、锈蚀，然后重新插紧。
更换线缆：使用一根确认良好的同类型线缆进行替换测试。线缆内部断裂是导致间歇性花屏的元凶之一。
调整分辨率和刷新率：进入主机系统，将显示分辨率和刷新率设置为液晶屏标称的最佳值（例如1024x768 @60Hz）。不匹配的时序会导致花屏。
第三步：内部连接线（屏线）排查（25%的故障源于此）
如果确定故障在屏幕一侧，首先检查内部连接。
断电开箱：打开显示屏的后盖或外壳。
检查屏线：找到连接主板（驱动板）与液晶玻璃的扁平排线（LVDS线）。
重新插拔：小心地将排线从插座中拔出，检查金属触点有无氧化、污渍，然后重新牢固地插入。确保锁扣完全扣紧。
观察线材：检查排线有无明显的折痕、破损或压伤。
第四步：电源与主板（驱动板）排查（20%的故障源于此）
电源质量检查：
使用万用表测量驱动板的输入电压是否稳定且符合要求（通常是12V或24V）。电压过低或波纹过大都会导致驱动不稳定，造成花屏。
检查电源适配器或内部电源模块是否正常。
驱动板检查：
观察外观：查看主板上的电容有无鼓包、漏液。
触摸芯片：在通电片刻后断电，用手小心触摸主控芯片、LVDS发射芯片等，感觉是否有异常发烫的元件。
固件/程序：极少数情况下，驱动板上的MCU程序可能跑飞，尝试彻底断电重启。如有可能，咨询厂家是否有固件更新。
第五步：液晶屏本身排查（20%的故障源于此）
如果以上所有步骤均未解决问题，故障很可能出在屏幕本体，这也是维修成本最高的部分。
交叉测试法（最可靠）：
找一块同型号、确认良好的液晶屏总成（含驱动板），替换到您的设备上。如果显示正常，则确诊原屏幕损坏。
反之，将您的问题屏安装到好的设备上，复现花屏故障。
故障现象判断：
出现亮/暗线、V形区块：基本可判定为液晶玻璃基板内部的晶体管电路或驱动芯片（如Source Driver, Gate Driver）损坏。无法维修，只能更换整个屏幕模组。
均匀的花屏、彩斑：可能是屏上的时序控制板（T-Con板）故障，但现代工业屏常将其集成在驱动板上或屏体绑定。
三、 环境与干扰因素
在工业现场，别忽略以下因素：
电磁干扰：屏幕线缆是否与大功率电机、变频器的电缆并行敷设？请使用屏蔽良好的线缆，并分开走线。
振动与冲击：持续的振动可能导致连接器松动。检查设备固定是否牢固。
温度与湿度：极端温度（过高或过低）可能影响液晶材料的响应和电路稳定性。

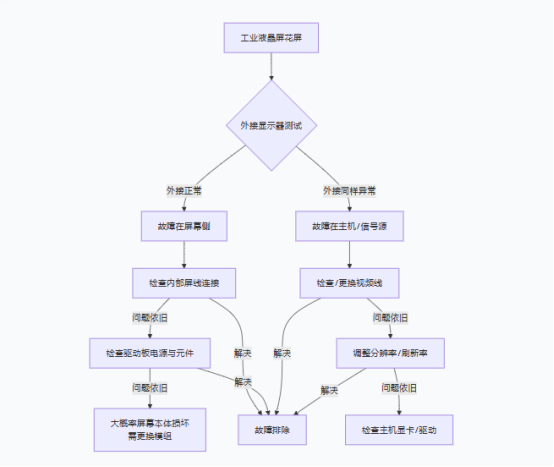

总结：故障排查流程图
安全提示：如果您不具备电子维修经验和技能，尤其是在涉及到内部拆解和通电测量时，请务必联系专业的维修人员或设备供应商。
