什么是TFT工业液晶屏并行传输方式的RGB接口定义

发布时间:2022-10-21

  TFT工业液晶屏的其中一个接口方式——并行传输方式的RGB接口,以及如何从数并行传输方式的RGB接口产生行和列驱动信号。

  并行传输方式的RGB接口

  首先我们从基本概念开始,并行方式传输RGB数据,就是每一位基色信号数据都使用一条单独的数据线进行传输,对应于8位液晶面板,R、G、B三个子像素分别用8位的数据量来表示,则RGB数据,一共为24位,RGB数据线也一共有24条。以列队前进的方式作比喻,并行方式传输数据就是将每个基色数据排成一横队,共同输出。

  TFT面板工作原理

  接下来,我们来介绍一下TFT面板的基本工作原理。液晶显示屏是由一系列的液晶片组成的。晶体本身并不发亮。当没有电场时,晶体以随机模式组织。当施加电场时,晶体会对准电场。各种强度的电场就像一个 "门",使不同强度的背光灯通过晶体。当晶体垂直于背光排列时,背光不能通过晶体。从电子结构的角度来看,液晶面板由电信号的网格组成。像素是由一个矩阵来处理的,其中每个互动都属于一个像素。每个像素通过一个晶体管与行和列垂直连接。当行和列由集成电路控制器选择时,在行和列的交互作用下的像素被启用或禁用。

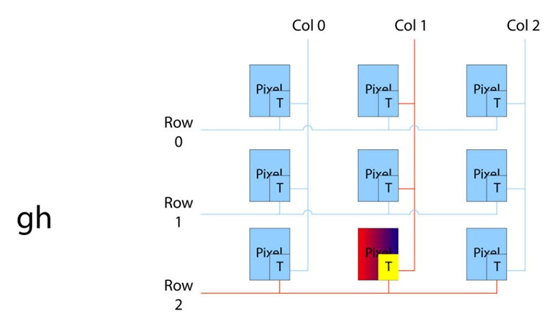

       图1 液晶面板的电子结构


  一个像素生成一个特定的颜色

  为了使一个像素产生特定的颜色,1个像素由3段组成,它们分别通过红、绿、蓝三色的滤光片,构成一个RGB像素。对于一个320*240的RGB TFT显示屏,实际上有960(320*3)列和240行。

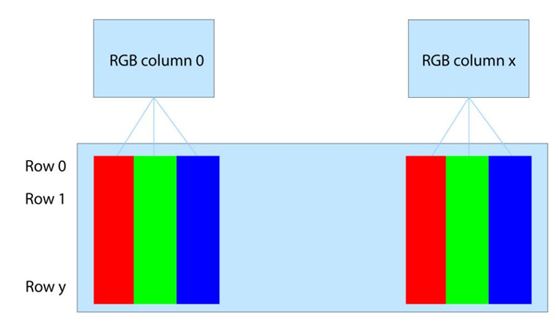

  图2 液晶面板像素的矩阵排列


  大多数液晶显示屏都有一个并行传输方式的RGB接口,它位于作为信号源的图形控制器和显示模块的输入之间。RGB接口负责实时发送图像数据信息(灰度等级和颜色)。图像数据通过TTL电压电平以数字方式传输为 "0 "或 "1"。对于RGB接口,每个信号都有相应的线路。下面是每像素24bits的RGB接口的信号连接。



  图3  通过并行传输方式RGB接口的TFT信号连接实例(24bpp)

  并行传输方式的RGB接口是由什么组成的?

  数字并行RGB接口是由以下基本时序信号组成:

  VSYNC(TFT的垂直同步),用于重置一个新帧。

  HSYNC(TFT的水平同步),用于重置LCD的下一行或下一排。

  D0....dXX(每一位都有一个单独的行)。

  LCD CLK(LCD时钟)用于同步灰阶数据。

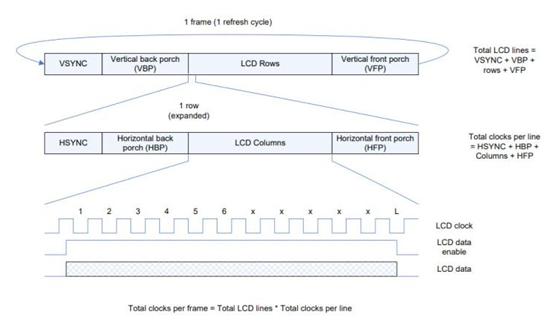

  图 4. 并行传输方式RGB接口帧和线的定时参数



 垂直同步VSYNC设定一个新帧的开始。在VSYNC同步脉冲期间没有图像数据,这些数据被标记为VBP和VFP。同样的原则也适用于HSYNC同步脉冲,用HBP和HFP标记。HSYNC脉冲负责一个新行。在两个HSYNC脉冲之间,必须传输一行(行)的灰度级RGB颜色数据。由于TFT显示屏每个时钟可以驱动3段(1个像素),LCD CLK的长度由分辨率的列数决定。例如,一个TFT显示屏的分辨率是480*272,我们假设以下参数:

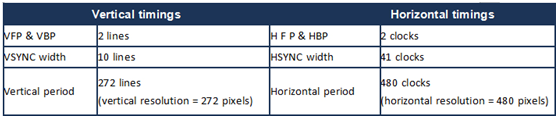

所以根据以上参数表,我们可以得到:

  一条线需要(2+2+41+480)个时钟=525个时钟/线

  一个全帧需要(2 + 2 + 10 + 272)行=286行/帧

  一个全帧的时钟数=286*525=150150时钟/帧

  对于7.83MHz的时钟速度,LCD液晶显示屏将以7.83M/150.15K=52.1Hz的速度刷新。
