TFT-LCD的接口有TTL(RGB)、LVDS、EDP、RSDS、TMDS等多种类型，其中，前三种用得较多，下面具体谈谈这TTL接口的概述及信号组成特点。
1、TTL接口概述
TTL即晶体管-晶体管逻辑，TTL电平信号由TTL器件产生。TTL器件是数字集成电路的一大门类，它采用双极型工艺制造，具有高速度、低功耗和品种多等特点。
TTL接口属于并行方式传输数据的接口，采用这种接口时，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是由驱动板主控芯片输出的TTL数据信号经电缆线直接传送到液晶面板的输人接口。由于TTL接口信号电压高、连线多、传输电缆长，因此，电路的抗干扰能力比较差，而且容易产生电磁干扰(EMI)。在实际应用中，TTL接口电路多用来驱动小尺寸(15in以下)或低分辨率的液晶面板。TTL最高像素时钟只有28MHz。
TTL是信号时TFT-LCD唯一能识别的信号，早期的数字处理芯片都是TTL的，也就是RGB直接输出到TFT-LCD。
2.TTL接口特点简介
TTL接口属于并行方式传输数据的接口，驱动板主控芯片输出的TTL数据信号，经电缆线直接传送到液晶面板的输入接口。也就是说，当采用这种接口时，不必在液晶显示器的驱动板端和液晶面板端使用专用的接口电路，而是将RGB信号直接送给TFT-LCD。
由于早期的数字处理芯片都是采用TTL方式，因此TTL接口多用在早期的液晶屏产品中，主要是小屏幕(一般不大于15英寸)或低分辨率液晶屏，如早期的液晶彩显或笔记本电脑所用显示屏。
值得注意的是，在近几年的液晶彩电中，奇美公司生产的V216B1-LN1、V260B1-L02、V260Bl-LN1型液晶屏，康佳公司生产的KPL+216A1 C401型 液晶屏 ，这几款液晶屏也用TTL接口
由于TTL接口信号电压高、连线多、传输电缆长，因此该电路的抗干扰能力比较差，而且容易产生电磁干扰(EMI)，加之其像素时钟最高只有28MHz，已不能满足高画质图像信号的要求，所以这种接口已逐渐被淘汰。
3、TTL接口的信号类型

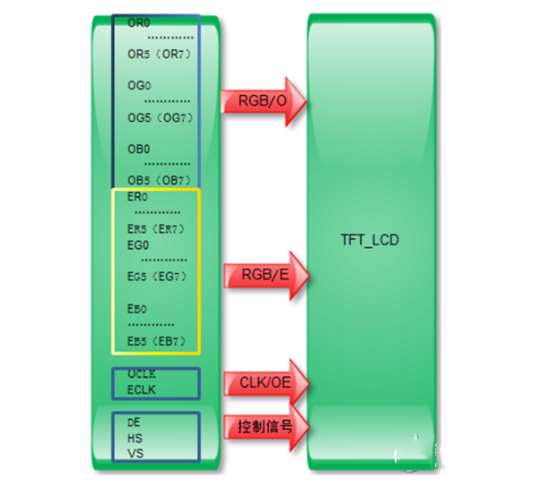

驱动板TTL输出接口中一般包含RGB数据信号、时钟信号和控制信号这三大类信号。如下图所示：
(1)RGB数据信号
a、单通道TTL
对于6bit单路TTL输出接口，共有18条RGB数据线，分别是R0～R5红基色数据6条，G0～G5绿基色数据6条，B0～B5蓝基色数据6条，共3*6=18条。由于基色RGB数据为18bit，因此，也称18位或18bitTTL接口。
单通道8bit TTL输出接口
对于8bit单路TTI，输出接口，共有24条RGB数据线，分别是R0～R7红基色数据8条，B0～B7绿基色数据8条，BO～B7蓝基色数据8条，共3*8=24条。由于基色RGB数据为24bit，因此，也称24位或24bitTTL接口。
b、双通道TTL
双通道，也就是两组RGB数据，分为奇通道、偶通道，时钟有的也分为OCLK/ECLK，有的公用一个，我们示意图上画了两个，如下所示：
双通道6bit TTL输出接口
对于6bit双路TTL，输出接口，共有36条RGB数据线，分别是奇路RGB数据线18条，偶路RGB数据线18条，3*6*3=36条。由于基色ROB数据为36bit，因此，也称36位或36bitTTL接口。
双通道8bit TTL输出接口
对于8bit双路TTL输出接口，共有48条RGB数据线，分别是奇路RGB数据线24条，偶路RGB数据线24条，3*8*2=48条。由于基色RGB数据为48bit，因此，也称48位或48bitTTL接口。
(2)时钟信号
是指像素时钟信号，是传输数据和对数据信号进行读取的基准。在使用奇/偶像素双路方式传输RGB数据时，不同的输出接口使用像素时钟的方法有所不同。有的输出接口奇/偶像素双路数据共用一个像素时钟信号，有的输出接口奇/偶两路分别设置奇数像素数据时钟和偶数像素两个时钟信号，以适应不同液晶面板的需要。
(3)控制信号
控制信号包括数据使能信号(或有效显示数据选通信号)DE、行同步信号HS、场同步信号VS。
TTL接口LCD示例
由LG-PHILIPS公司生产的LB121S1-A2型液晶屏(12.1英寸)在早期的笔记本中用得较多，其分辨率为800×600，RGB像素按垂直条状排列，显示方式为常亮型(像素两端不加电压时光线通过)，上屏电压为3.3V，内置有两只背光灯管，其组成框图下图所示。
液晶屏 配置有CN1～CN3三个输入插口，CN1为41针单路6bitTTL信号接口，CN2、CN3为CCFL背光灯插口。
以上是tft液晶屏不同TTL接口概述和信号类型。更多TTL液晶屏选型可以访问http://www.hzxuhong.com/auo/
