给客户友达液晶屏配驱动板时，首先要知道友达液晶屏的型号是什么?因为根据友达液晶屏型号我们可以查看对应规格书知道液晶屏的接口定义(比如你液晶显示屏是LVDS的屏还是TTL的液晶屏或着是RSDS的液晶屏)
再就是需要配什么屏线和屏供电电压是多少，(是单8位的屏线还是双8位的屏线。屏的供电是3.3V、5V还是12V供电)。这些在友达液晶屏对应的datesheet里面参数都有友达液晶屏背面上有一个有条形码，液晶屏的型号和一些内部识别码，产品规格和生产日期等都是在友达液晶屏背面条形码上。
关于常见友达液晶屏接口类型和接口定义了
LVDS接口：是比较常见的接口，有14针插接口，20P针插、30针插和片插等多为LVDS接口。

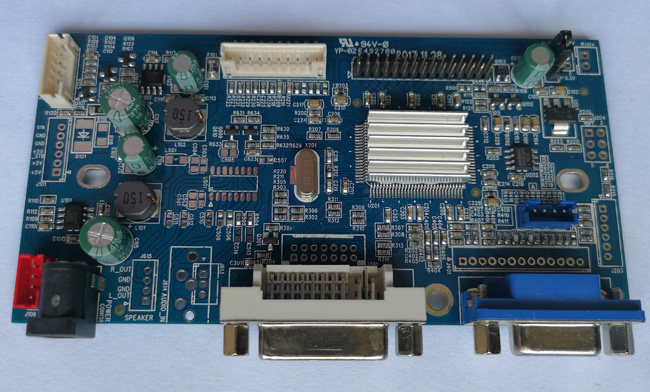

LVDS常用的驱动板：
VD58(支持82寸以下含82寸的所有LVDS屏,接口信号1路VGA输入，1路DVI输入，1路音频输入，1路音频输出, +12V单电源供电，使用54W以上的电源适配器)
VD58DG宽温液晶驱动板(支持液晶屏2 lvds，1路VGA输入，1路DVI输入 ，可支持自动感光，支持旋钮调光，支持多国语言，符合DICOM之亮度控制，支持Gamma控制(预设7条Gamma曲线)。支持零下40度稳定工作。)
TTL接口：(与LVDS的屏线区别TTL的屏线相对较多)
TTL屏要求驱动板输入单或双6位/8位的三基色的TTL电平，所以连接线用得比较多，一般有31扣41扣30软排线+40软排线60扣70扣80扣等，特点线比较多。
常见LVDS屏接口定义讲解
上面我们知道了友达液晶屏的型号和接口了，我们还需要多少位的液晶屏屏和供电的电压，液晶屏接口针脚定义在液晶屏的规格书都会有的。
如果在液晶屏规格书里的接口定义中我们看出液晶屏的供电为3.3V供电
出现了RIN单组数据中有0正0负1正1负2正2负 单组6条数据线的接口
所以我们说这个就是20针单6位的屏
出现了两组数据每组中都有一对时钟信号，这个屏我们就能看出这是一个30针双8位屏，屏的供电为5V。
常见的LVDS接口定义
20PIN单6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19空20空
每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(4组相同阻值)
20PIN双6定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+
19：CLK1- 20：CLK1+
每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(8组相同阻值)
20PIN单8定义：
1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+
每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(5组相同阻值)
30PIN双8定义：
1：电源2：电源3：电源4：空5：空6：空7：地8：R0- 9：R0+ 10：R1- 11：R1+ 12：R2- 13：R2+ 14：地15：CLK- 16：CLK+ 17：地18：R3- 19：R3+ 20：RB0- 21：RB0+ 22：RB1- 23：RB1+ 24：地 25：RB2- 26：RB2+ 27：CLK2-
28：CLK2+ 29：RB3- 30：RB3+
每组信号线之间电阻为(数字表100欧左右)指针表20-100欧左右(10组相同阻值)
一般14PIN、20PIN、30PIN为LVDS接口，15寸(含15寸)以下多为3.3V供电17(含17)以上多为5V供电。这只是常见屏是这样规律，而不是所有的都是这样。
常见TTL的屏接口定义
列：一个常见的41扣TTL的屏接口来看看与LVDS的屏有什么区别
(如液晶显示屏单六位TTL屏)
TTL接口的屏线明显比LVDS的屏线多 常见31扣41扣30+50 60扣70扣80扣
TTL的屏也有单组数据 和双组数据之分 以此类推就可以了
选取液晶的驱动板组件首先要知道买多大的友达液晶屏，或者手中有驱动板需根据其程序配液晶屏。然后才能选择购买什么样的屏或者是板。因为液晶屏有不同的屏口，需根据屏口类型来选择驱动板。现在驱动板和屏多数是双8位30p屏口。
