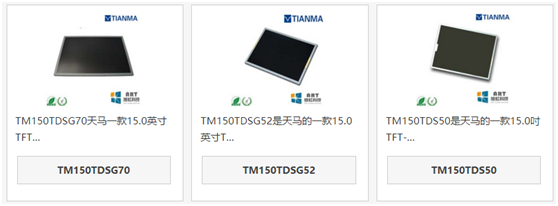

从上图可知天马15寸工业液晶屏 目前液晶屏有3款，TM150TDSG70、TM150TDSG52和TM150TDS50这3款天马15晶屏具体有什么区别，产品选型应该怎么选，下面我们就列举一下其中的参数对比区别：
型号名称 | |||
品牌 | 天马 (TIANMA) | 天马 (TIANMA) | 天马 (TIANMA) |
屏幕尺寸 | 15英寸 | 15英寸 | 15英寸 |
屏幕类型 | a-Si TFT-LCD, 液晶模组 | a-Si TFT-LCD, 液晶模组 | a-Si TFT-LCD, 液晶模组 |
分辨率 | 1024(RGB)×768 , XGA | 1024(RGB)×768 [XGA] | 1024(RGB)×768 , XGA |
像素配置 | RGB垂直条状 | RGB垂直条状 | RGB垂直条状 |
显示尺寸 | 304.128(宽)×228.096(高) mm | 304.128(宽)×228.096(高) mm | 304.128(宽)×228.096(高) mm |
外观尺寸 | 325(宽)×253.5(高) ×12.1(厚) mm | 326.5(宽)×253.5(高) ×12.1(厚) mm | 326.5(宽)×253.5(高) ×12.1(厚) mm |
可视尺寸 | 307.4(宽)×231.3(高) mm | 307.4(宽)×231.3(高) mm | 307.4(宽)×231.3(高) mm |
表面处理 | 雾面 | 雾面 | 雾面 |
亮度 | 300 cd/m² (Typ.) | 250 cd/m² (Typ.) | 400 cd/m² (Typ.) |
对比度 | 600:1 (Typ.) (TM) | 600:1 (Typ.) (TM) | 600:1 (Typ.) (TM) |
最佳角度 | 12 o'clock | 12 o'clock | 12 o'clock |
可视角度 | 80/80/80/80 (Typ.)(CR≥10) | 80/80/80/80 (Typ.)(CR≥10) | 80/80/80/80 (Typ.)(CR≥10) |
光学模式 | TN，常白显示，透射式 | TN，常白显示，透射式 | TN，常白显示，透射式 |
响应速度 | 8 (Typ.)(Tr+Td) ms | 3/5 (Typ.)(Tr/Td) | 8 (Typ.)(Tr+Td) |
背光类型 | WLED , 30K小时 , 含LED驱动器 | WLED , 30K小时 , 含LED驱动器 | WLED , 50K小时 , 含LED驱动器 |
屏幕重量 | 1.00Kgs (Typ.) | 1.00Kgs (Typ.) | 1.00Kgs (Typ.) |
适用于 | 工业 | 工业 | 工业 |
刷新频率 | 60Hz | 60Hz | 60Hz |
触摸功能 | 无触摸 | 无触摸 | 无触摸 |
支持颜色 | 262K/16.7M , 60% (CIE1931) | 262K/16.7M , 60% (CIE1931) | 262K/16.7M , 60% (CIE1931) |
信号系统 | LVDS (1 ch, 6/8-bit) , 20 pins , 端子 | LVDS (1 ch, 6/8-bit) , 20 pins , 端子 | LVDS (1 ch, 6/8-bit) , 20 pins , 端子 |
供应电压 | 3.3V (Typ.) | 3.3V (Typ.) | 3.3V (Typ.) |
温度 | 工作: -20 ~ 70 °C ; 存储: -30 ~ 80 °C | 工作: 0 ~ 65 °C ; 存储: -20 ~ 65 °C | 工作: -20 ~ 70 °C ; 存储: -30 ~ 80 °C |
生产状态 | 量产中 | 已停产 | 已停产 |
从上对比表格可知TM150TDSG70、TM150TDSG52和TM150TDS50主要区别是显示亮度、工作温度和生产状态，TM150TDSG70显示亮度300cd/m² (Typ.)、TM150TDSG52显示亮度250cd/m² (Typ.)和TM150TDS50显示亮度400cd/m² (Typ.)，工作温度TM150TDSG70是-20 ~ 70 °C ，TM150TDSG52是0 ~ 65 °C 和TM150TDS50是-20 ~ 70 °C，生产状态TM150TDSG70是量产的，TM150TDSG52和TM150TDS50均以停产。
