实验目的

移植LCD底层驱动程序到工程中，在LCD彩色液晶屏上显示汉字、英文、数字。

使用软件方法取字模

在例程中有一个“软件”文件夹，存放的是我们取字模的应用软件“PCtoLCD2002完美版”，我们使用这个软件获取我们需要的字模形式和大小。在此例程中我们需要现实的汉字是24×24，界面入下图所示。

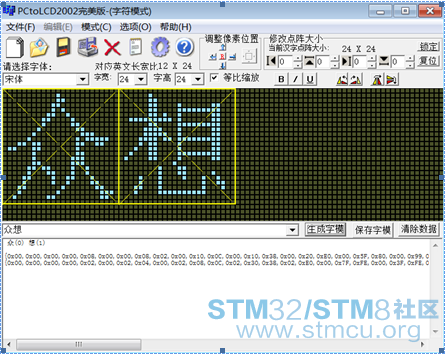

字模应用软件界面

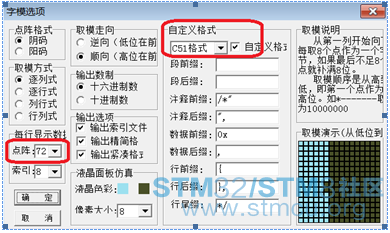

我们需要字模格式是C51方式，所以在设置界面中要把“自定义格式”选择为“C51格式”。点阵输入框经过计算后填入正确的数值。

程序文件设计

 main.c文件中的程序主程序就实现初始化和调用驱动程序，这样主程序控制思路清晰，流程简单。要想了解全面详实的程序，请大家参考光盘（网盘）中程序及程序注释。

1. /***********************************************************************

2. *   说    明: LCD彩色液晶屏显示汉字、英文、数字

3. *   开发平台: 剑齿虎STM8开发板

4. *   作    者: 刘洋 张殿东

5. *   版    本: V1.0

6. *   日    期: 2016-05-03

7. *

8. *   IAR开发环境    版本 V2.20.1

9. *   ST库函数       版本 V2.2.0

10. ***********************************************************************/

11. #include"pbdata.h"//引入自定义公共头文件

12. voidBSP_Configuration(void);//硬件初始化函数声明

13. /***********************************************************************

14. *   函 数 名: main

15. *   功能说明: c程序入口

16. *   形    参：无

17. *   返 回 值: 错误代码(无需处理)

18. ***********************************************************************/

19. intmain(void)

20. {

21.   BSP_Configuration();//硬件驱动初始化函数

22.   LCD_Demo();

23.   while(1)//主程序循环，反复执行循环体里的语句

24.   {

25.   }

26. }

27. /***********************************************************************

28. *   函 数 名:BSP_Configuration

29. *   功能说明: 初始化硬件设备。只需要调用一次。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。

30. *   形    参：无

31. *   返 回 值: 无

32. ***********************************************************************/

33. voidBSP_Configuration(void)

34. {

35. CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1);//时钟速度为内部16M，1分频，

36.   UART1_Congfiguration();//调用RS232串口1初始化函数

37.   LED_Init();//调用LED初始化函数

38.   LCD_Init();

39.   rim();//打开总中断

40. }

41. /*断言函数：它的作用是在编程的过程中为程序提供参数检查*/

42. #ifdefUSE_FULL_ASSERT

43. voidassert_failed(u8* file,u32 line)

44. {

45.   while(1)

46.   {

47.   }

48. }

49. #endif
