根据Wikipedia的资料显示，世界上第一台使用AMOLED屏的，不是三星手机，而是诺基亚的N85。这台2008年发布的机子，相信也是不少科技爱好者的共同回忆。
这么说来，AMOLED屏幕已经不算是新鲜事了，到现在已经过去10个年头了。不过这么多年来，都是LCD屏唱主角。而AMOLED就像个不大不小的配角，一直在发展，却始终没成为主流。
但是最近，为了适应全面屏、屏下指纹等新技术的发展。AMOLED屏突然“翻身做主人”，近期推出的旗舰机不约而同都选择了A屏；反而是LCD已经难觅踪迹了。
不仅是高端机，甚至连小米8SE、坚果Pro2S这类起价不足2000元的中端机，也越来越多转向AMOLED阵营。A屏频繁出镜，随即也引发了关于AMOLED屏的种种讨论。
而今天要跟大家聊的，就是AMOLED屏幕的“烧屏”问题。
什么是烧屏？
所谓“烧屏”，我们一般称为“残像”。这种现象存在于自发光类显示器上，包括显像管(CRT)、等离子(PDP)，也包括OLED(AMOLED是OLED的一种显示器)。正因如此，OLED显示面板生产厂家把残像作为质量评判的一个重要指标。要求停在标准测试画面下，尽量晚的出现残像，出现残像后，尽量早的消失。所以，质量好的产品，会较不容易发现有残像。
AMOLED屏幕为什么会烧屏？
要搞清楚这个问题，就要从AMOLED屏幕的显示原理说起。
和常见的LCD屏幕不同，AMOLED屏幕不需要背光。面板上布满了红、绿、蓝三色的像素，这些像素可以自主发光。屏幕的IC电路通过控制这些像素发出不同亮度的光，进而显示出画面来。
其实，烧屏现象发生的根本原因，在于显示发光元器件的生命周期不同。OLED 屏幕的发光元器件，就是生活中常见的 LED 灯，红绿蓝 3 种颜色的 LED 组成 OLED 屏幕的子像素。大家或许经历过 LED 灯随使用寿命的增加而亮度降低的情况，烧屏是同样的道理。
屏幕显示器件老化，其亮度发生变化，面板颜色也逐渐随时间而变化。这种颜色偏移虽然可以用一些软件来减轻，但是屏幕某些区域的老化速度比其他区域更快，慢慢演变成和其他部分显示不一样的颜色，即形成所谓的残影。

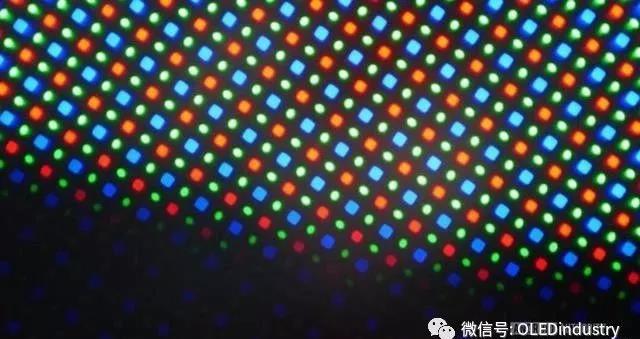

红绿蓝 LED 灯组成的子像素
对智能手机和智能手表而言，烧屏发生的原因就是 OLED 面板使用的红色，绿色和蓝色 LED 子像素之间的寿命差异。正如上文所提到的，很少发生元素切换的显示区域，如导航按钮或通知栏，是最有可能遇到这个问题的地方。
因为这些区域始终显示一个颜色，图标或文本，而屏幕其余显示区域则随着用户在各种网站，视频，应用程序之间切换，颜色显示随机。长时间显示某种固定元素的区域，红绿蓝子像素的 LED 灯只点亮中的一个或者两个，造成三者使用寿命不同而产生显示亮度的差异，从而发生轻微的颜色偏移。
从技术上讲，蓝色 LED 的发光效率比红色或绿色要低得多，对于一个尺寸固定的像素，蓝色 LED 需要以较高的电流驱动，以达到与红色或绿色相同的亮度。更高的电流导致像素更快老化，缩短其寿命，并因此显示器最终显示为红色和绿色。
所以，OLED 显示屏的颜色不是均匀退化，而是趋向于红/绿色调。如果屏幕某个区域长时间显示蓝色或白色图像，则该区域中蓝色像素将比其他区域更快地降解老化，意味着烧屏的发生。
现在网上有不少AMOLED烧屏的案例，看得叫人触目惊心。但仔细分析会发现，这些案例大多是零售店的展示机（长时间高亮度显示固定画面）。这显然更容易会诱发烧屏。
那么问题来了，按我们日常使用手机的习惯，会引起烧屏吗？
为了解答这个问题，小趣特意向朋友借了一台二代Moto X。使用的正是来自三星的Super AMOLED屏幕，5.2英寸，1080P分辨率。
为什么不选择新款的AMOLED屏幕手机？像去年的S8、iPhone X、Mate10Pro这些机型，从上市到现在的时间还太短。还没有经历一台手机整个生命周期，屏幕老化程度还不高。不足以说明问题。
根据Counterpoint的统计数据，当前中国用户的平均换机周期是22个月。也就是大部分用户一台手机使用接近2年就会更换。换而言之，手机屏幕的使用寿命需要超过22个月才算达标。
而这台二代Moto X是在2016年7月购入，已经使用超过两年时间了（25个月）。使用时长已经超过大部分国内用户了，屏幕的老化状况有一定代表性。
那么为什么不选择三星的老机型，例如S6、S7之类的呢？根据坊间传闻，大家普遍认为三星把最好的屏用在自家的机型上，卖给其他厂商的是“次等品”。假如这个说法属实的话，那三星自家手机的屏幕只能代表AMOLED屏的“最高水平”，而非“普遍水平”。
闲话说那么多了，还算赶紧进入正题吧！
为了最大程度地展示屏幕老化的效果，这里先把手机屏幕亮度调到最低。在黑暗的环境下，分别拍摄手机显示红、绿、蓝三个纯色的效果：

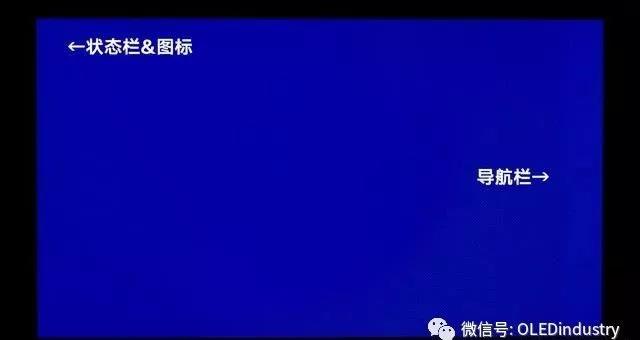

从OLED的发光原理分析，蓝色子像素的寿命是最短的，屏拍也的确证实了这点。屏幕的左右端能依稀看到状态栏和导航栏的残影。因为任务栏和导航栏一般显示为黑色，像素不发光。所以这部分的子像素老化不明显，比屏幕其他区域会更亮一些。

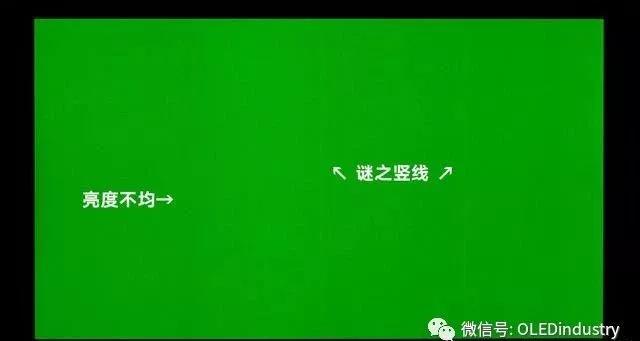

其次是绿色。纯绿画面上出现了两条比较亮的竖线。可能跟手机之前长时间使用同一张壁纸有关。另外屏幕左起1/4的位置也出现了轻微的亮度不均。

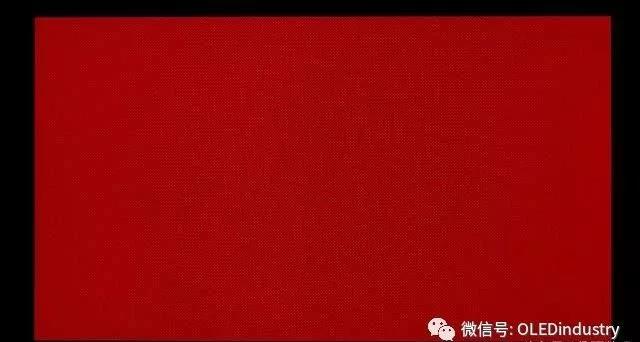

表现最好的是红色。一眼看上去就非常均匀，几乎没有肉眼可见的明显老化。而一般来说AMOLED屏幕的红色子像素，也确实是寿命最长的。2年的使用还不足以让它产生衰减。

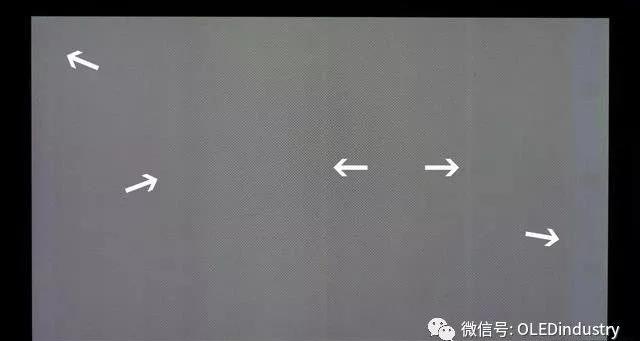

换到纯白画面，RGB子像素一起显示，就是把上面的状况一锅炖了。绿色子像素引起的竖条，蓝色子像素引起的任务栏、通知栏残影都一起出现了。那么也就可以下结论了，这块AMOLED屏幕在2年多的使用之后，的确产生了“烧屏”的问题。
但是，这里为了更清楚地展示屏幕老化的效果，把屏幕调到了最低亮度；同时把相机的曝光值压低了1.5EV。日常使用中，是很少会把屏幕调到这么暗的。如果调到正常亮度，肉眼还能“看”到这些痕迹吗？

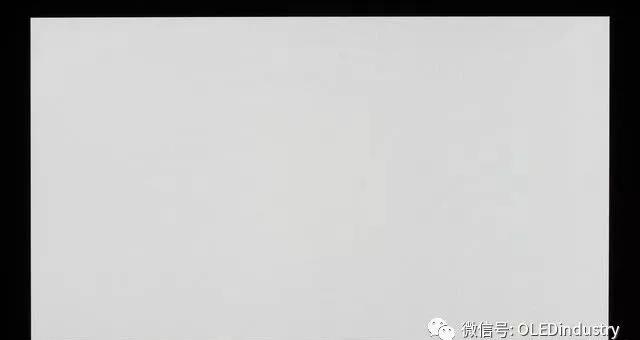

把屏幕亮度调到50%，再拍一张纯白画面。说实话小趣都有点不敢相信，肉眼已经完全看不到“烧屏”的痕迹。整个屏幕色彩、亮度很均匀；至少小趣是看不出哪儿还有不妥。
就算是真有些微的不均匀，也不必苛求了。毕竟连iPhone 8 Plus用顶级的LCD屏都会有背光不均，日常使用其实也很难察觉。
这块AMOLED屏幕经历2年的日常使用之后，的确出现了“烧屏”的现象。但烧屏并不严重，只有在特定条件下才能看到；日常使用很难察觉到。当然小趣测试的手机不多，也可能存在个体的差异。
烧屏可以避免吗？

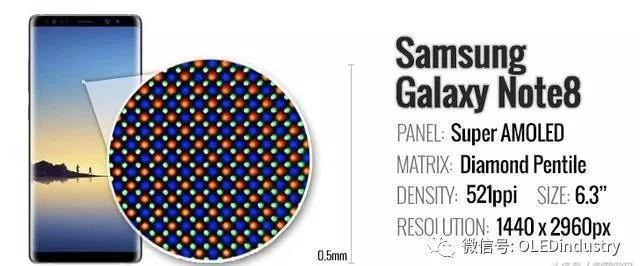

现阶段，屏幕制造商比我们更了解潜在的问题，并已经采取一些措施来避免烧屏现象的发生。OLED 屏幕领域的巨头三星，自从 Galaxy S3 以来一直在其 AMOLED 屏幕中使用 pentile 子像素排列，通过使蓝色子像素更大，提供同样亮度所需的光源只需要更少的电流驱动，以较低的电流驱动 LED 可以延长使用寿命，使得屏幕发生明显的色彩变化需要更长的时间。这并不能直接解决屏幕不同区域老化速度不同的问题，但意味着发生可感知的烧屏现象，要比老式或便宜OLED 面板要花费更长的时间。
除此之外还有软件解决方案。Android Wear 产品制造商可以启用操作系统的“烧屏保护”选项。该模式周期性地将屏幕的内容移动几个像素，使得它们花费更多的时间显示不同的颜色。配备 Always-On 显示技术的智能手机，如Galaxy S8，采用了类似的策略。Google 还提出一些精心设计的设计指南，以避免在 OLED 手表设计时出现屏幕老化问题。
已经烧屏该怎么办？
如果您已经遇到烧屏现象，遗憾的是，我们并没有太多办法可以完全消除影响。需要提醒的是，会有一些软件宣称能够修复烧屏问题，但其原理最终是“烧”屏幕的正常部分来匹配烧坏部分，这显然并不是一个理想的选择。
如果您担心烧屏问题发生在自己的 OLED 屏幕，可以采取一些预防措施来延长其使用寿命，有助于防止可怕的重影效果：
尽可能降低显示屏亮度：更高的亮度需要更多的电流，从而缩短 LED 寿命。
缩短屏幕自动关闭的时间。在不使用手机时尽快关闭屏幕，阻止静态图像的显示。
使用沉浸式通知栏，如果有的话。这将隐藏通知栏，因此静态图标将不会显示。或者，选择提供类似功能的启动器，以及透明导航栏和应用程序抽屉选项。
选择深色壁纸，并定期更换。
使用较暗主题的键盘，以防止显示屏下半部分的颜色退化。
如果您定期使用导航软件，选择一个没有很多明亮静态 UI 元素的导航软件。
话虽如此，如果想要购买一台新的 OLED 屏幕智能手机，烧屏不是大多数用户应该关心的问题。现在屏幕面板的寿命比早期的 OLED 智能手机长得多，烧屏是罕见而不是常态，只要你不是将屏幕设置为 7*24 小时点亮，最大亮度状态显示静态图像。
工业液晶屏：http://www.hzxuhong.com/
tft lcd：http://www.hzxuhong.com/
