前面我们介绍过四线电阻触摸技术的原理，今天我们来介绍一下五线电阻触摸技术。
五线电阻是对四线电阻使用寿命短和漂移问题进行改良后的技术。

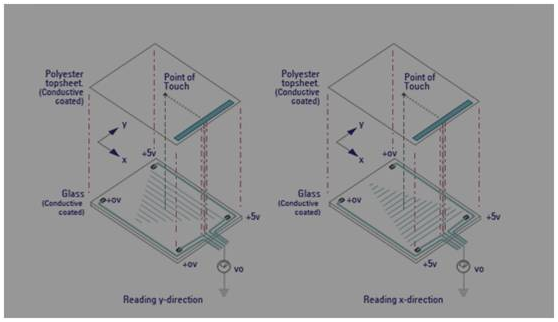

五线电阻屏的基层之上覆有把X，Y两方向的电压场加在同一层的透明电导层ITO，最外层镍金导电层（镍金导电层：五线电阻触摸屏的外层导电层使用的是延展性好的镍金涂层材料，外导电层由于频繁触摸，使用延展性好的镍金材料目的是为了延长使用寿命。）只用来作纯导体，当触摸时，用分时检测接触点X轴和Y轴电压值的方法测得触摸点的位置。内层ITO需四条引线，外层一条，共5根引线。

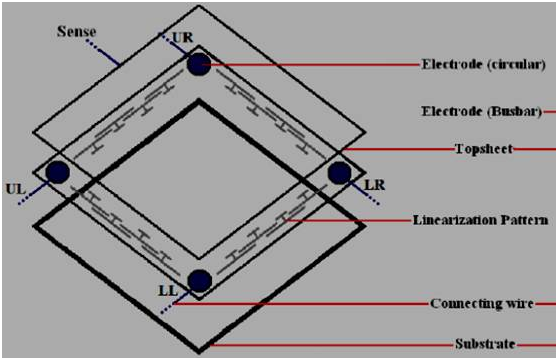

五线电阻也由玻璃基板、两层ITO film、金属电极、外围引线组成，但其把四个电极都放在下面一层ITO film上，并且，其四周的电极是经过特意设计的图形，上层ITO film只作为sense电极，因此，上层ITO的磨损或部分损坏并不影响触摸性能。
五线电阻也是通过计算接触点的电压在X轴或Y轴方向上的电压比来判断触摸点的坐标。如上如所示。
在五线电阻的基础上，在玻璃基板的背面增加一层ITO shielding层，屏蔽LCM的噪声，由此产生6线电阻。同样，五线电阻也存在金属电极和ITO电性能差异，为了消除这种差异对触摸性能造成的影响，在UL和LR点上各增加一个sense电极，由此产生7线电阻技术。
五线电阻触摸技术参数：
屏幕结构：ITO Film与ITO Glass贴合，中间以DOT点进行隔离 出线电缆：
FRC铜缆（扁平的传导线）长度：200mm
与触摸屏连接位置：
承受拉力：与屏保持水平2.0千克；与屏垂直1.0千克
连接方式：5点焊接加胶固定
折叠：可承受180度叠，10次（113）
规格：ETC NO.：ET-88T-12-102-C00
连接器：为2.54mm插座，标准AMP87499-9
触摸介质： 手指、戴手套的手、笔、信用卡等
屏幕厚度： 1mm-5mm
屏幕尺寸：屏幕尺寸 6英寸-21英寸
分辨率： 分辨率 4096x4096
响应时间：少于10毫秒（手指输入）
触摸力度：15-40gr使用硬度为600直径为16mm硅脂状物
屏幕误差：屏幕误差 小于1[%]
应电压： DC+5V
屏幕电阻： 40Ω～100Ω(Between X-Y)；50Ω～110Ω(BetweenX-LX)；50Ω～110Ω(BetweenY-LY)；40Ω～100Ω(BetweenLX-LY)
绝缘电阻：大于20M 0在DC25V
静电保护：按照EN6100标准，符合Level 4(15千伏空气放电/接触放电8千伏)
透光率：75-85%（波长为550纳米时）
工作温度：-20℃-70℃
储存温度：-25℃-80℃
工作湿度：90%RH在40℃（无结露）
工作温度：-20℃-70℃
储存温度：-25℃-80℃
抗破坏性：3-12mm特殊工艺完全钢化的光学玻璃为基材。使用1磅在130cm高度使其自由落至玻璃中心点而玻璃不破损。
密封特性：高度密封材料将滤光装置、框体和防暴玻璃紧密密合，防止液体渗漏；
工作温度：-20℃-70℃
储存温度：-40℃-85℃
工作湿度：90%RH在40℃（无结露）
储存湿度：90%RH在40℃（无结露）
密封性：符合NEMA4和IP65标准
高温存储：80℃测试240小时
低温存储：-25℃测试240小时
耐久性能：莫氏硬度3H（按照ATSM D3363标准）
使用寿命：单点触摸大于100万次（Polyester stylus )单点触摸大于500万次（Rubber stylus）
安规认证：FCC. CE、TUV、UL
