前面我们有介绍过LVDS信号输出接口相关知识，我们知道LVDS接口是LCD Panel通用的接口标准，大多用在7寸以上尺寸的显示屏上。今天我们来讲解一下lvds液晶屏的驱动原理：
LVDS输出接口概述
液晶显示器驱动板输出的数字信号中，除了包括RGB数据信号外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28MHz。采用TTL接口，数据传输速率不高，传输距离较短，且抗电磁干扰（EMI）能力也比较差，会对RGB数据造成一定的影响；另外，TTL多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。采用LVDS输出接口传输数据，可以使这些问题迎刃而解，实现数据的高速率、低噪声、远距离、高准确度的传输。
LVDS接口信号驱动原理（1920*1080）
一、时钟与像素点关系
一场：60Hz-16.667ms，1125行（1080行有效）
——刷新像素点：1920*1080个/VerTIcal
一行：67.5KHz-14.815us，（=60Hz*1125），1100*2点（1920点=960*2点有效）
——刷新像素点：1920个/ Horizontal
Clock：74.25MHz-13.468ns，（=67.5KHz*1100）
——刷新像素点：2个/Clock
以上，可参考《附录A：屏规格书信号时序特性》。
二、LVDS信号传输规则
以双八位信号接口为例，每个Clock（奇+偶），LVDS接口有4*2对差分对（双8位）同时传输，每4对差分对负责1Pixels；每个Clock（奇+偶）共传输2Pixels；
每4对差分对同时串行传输7*4 =28bits，每对差分对串行传输7bits（每bit周期1.924ns=13.468ns/7）
以上，可参考《附录B：屏规格书LVDS信号时序》与《附录C：屏规格书数据传输格式》。
通常，LVDS接口的时钟为20MHz到85MHz，因此对于输出像素时钟低于85MHz的信号，只需要一个channel就可以；而对于输出像素时钟高于85MHz的信号，比如1080P/60Hz的输出，像素显示时钟为148.5MHz，就不能直接用一个channel传输，而是将输出的像素按照顺序分为奇像素和偶像素，将所有的奇像素用一组LVDS传输，所有的偶像素用另外一组LVDS传输。也就是说，需要两个channel来传输1080P/60Hz的信号。
对于像素显示时钟更高的信号，比如1080P/120Hz显示，则需要4个channel来传输； 以上，可参考《附录D：2 channel、4 channel的像素分配》。

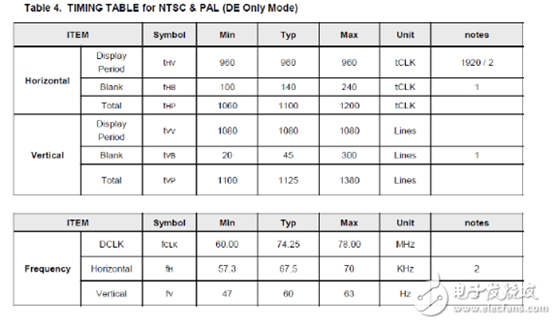

附录A：屏规格书信号时序特性

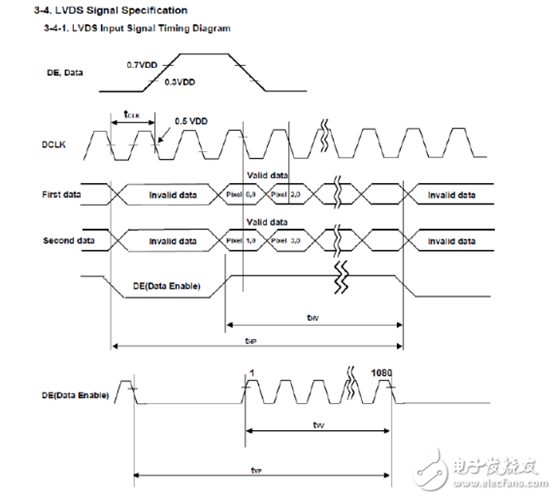

附录B：屏规格书LVDS信号时序

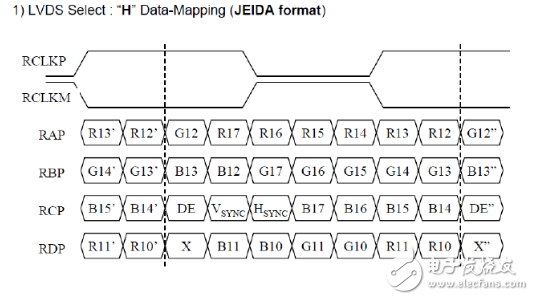

附录C：屏规格书数据传输格式
