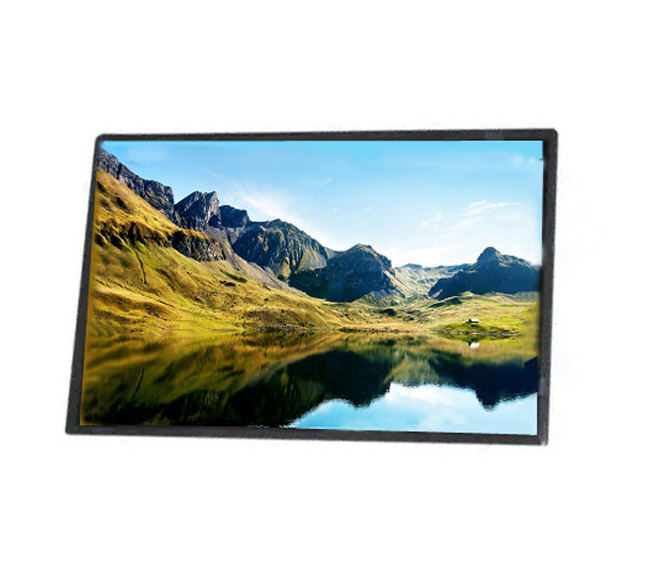

1、群创液晶模组GK173VB-01B 应用详情
基本信息 : | 品牌 | 群创（INNOLUX） | 型号名称 | GK173VB-01B |
屏幕类型 | LTPS TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 17.3吋 | 适用于 | 工业，医疗影像 | |
最大额定值 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -30 ~ 80 °C |
抗振能力 | - | RoHS | RoHS | |
典型特征 : | 超高亮度，Mini LED背光，含LED驱动器 | |||
2、群创液晶模组GK173VB-01B 结构详情
像素特征 : | 分辨率 | 3840(RGB)×2160, UHD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.03315×0.09945 mm | 像素间距(W×H) | 0.09945×0.09945 mm [255PPI] | |
结构尺寸 : | 显示尺寸 | 381.888(W)×214.812(H) mm | 外观尺寸 | 406(W)×239(H) mm |
可视尺寸 | - | 外观厚度 | 8.9/13.17 (Typ./Max.) mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观形状 | - | |
其它详情 : | 重量 | 1.06Kgs (Max.) | 表面处理 | Hard coating |
3、群创液晶模组GK173VB-01B 光学详情
基本信息 : | 亮度(cd/m²) | 1300 (Min.) | 对比度 | 12000 : 1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 35 (Max.)(Tr+Td) (ms) | |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 光学模式 | AAS，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | - |
色温 | 6485K | 白场变动 | 1.25/1.67 (Max.)(5/13 points) | |
显示性能： | 阳光下可视性 | 是 | 透射率 | - |
4、群创液晶模组GK173VB-01B 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 33.385W (Max.) |
5、群创液晶模组GK173VB-01B 信号详情
信号电气 : | 输入电流 | - | 输入电压 | - | ||
功耗 | - | 信号接口 | eDP (4 Lanes), eDP1.4 | |||
接口特征 : | 位置 | - | 类型 | 端子 | ||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
I-PEX | 20849-030E-0# | 1 pcs | 0.5 mm | 30 pins | ||
6、群创液晶模组GK173VB-01B 发光详情
灯管特征: | 灯管类型 | Mini LED | 背光可换性 | - | 位置 | 直下式光源 |
数量 | - | 灯管形状 | - | 寿命 | 30K (Min.) 小时 | |
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
全康精密 | JH2-D4-143N | 1 pcs | 2.0 mm | 14 pins | ||
背光驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电流 | 4.26A (Typ.) | 输入电压 | 5.8V (Max.) | ||
功耗 | 24.72W (Max.) | |||||
7、群创液晶模组GK173VB-01B 包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 7 | 1 | 530×367×260 | N/A | 0.0506 |
群创液晶模组GK173VB-01B 概况：
GK173VB-01B群创 (Innolux) LTPS TFT-LCD技术的17.3英寸液晶模组产品，它装配有Mini LED背光，含LED驱动器背光驱动，
无触摸。超高亮度，Mini LED背光，含LED驱动器。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。 GK173VB-01B适合应用于工业，
医疗影像。当前生产状态为量产。
GK173VB-01B显示分辨率为3840(RGB)×2160 (UHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为
255 PPI。它的显示区域尺寸为381.888×214.812 (宽×高) mm，外观尺寸为406(宽)×239(高)×13.17(厚) mm，表面处理为Hard coating，产品净重
1.06Kgs (Max.)。背光方面此产品采用了Mini LED发光的直下式光源，光源的使用寿命为30K小时，含LED驱动器。GK173VB-01B采用了eDP
(4 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
如果开发新产品想采用GK173VB-01B液晶模组，建议多了解一下关于GK173VB-01B的最新的生产状态信息和技术信息。GK173VB-01B所有
参数值均以规格书为准，GK173VB-01B规格书和最新价格可以咨询杭州旭虹科技。
