1、友达液晶模组G240HVN01.0应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G240HVN01.0 |
面板尺寸 | 24.0英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | ||
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 | |||
2、友达液晶模组G240HVN01.0 结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距(W×H) | 0.09225×0.27675 mm |
像素布局 | RGB垂直条状 | 像素间距(W×H) | 0.27675×0.27675 mm [91PPI] | |
结构尺寸 : | 显示区域(W×H) | 531.36×298.89 mm | 可视区域(W×H) | 535.36×302.89 mm |
外观尺寸(W×H) | 556×323.2 mm | 外观厚度 | 9.3 (Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | - |
宽高比 | 16:9 (W : H) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4 pcs) on left, right bezel | |||
其它特征 : | 重量 | 2.05±0.20Kgs | 表面处理 | 雾面，Hard coating (3H) |
3、友达液晶模组G240HVN01.0 光学详情
基本信息 : | 面板亮度 | 1500 cd/m² (Typ.) | 对比度 | 5000:1 (Typ.) (透射) |
可视角度 | 85/85/80/80 (Typ.)(CR≥10) | 光学模式 | VA，常黑显示，透射式 | |
视角方向 | 全视角 | 反应时间 | 16/9 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆盖率 | 96% |
Adobe RGB覆盖率 | 74% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
显示性能 : | 阳光下可视性 | 是 | 透射率 | - |
4、友达液晶模组G240HVN01.0电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 69.8W (Typ.) |
5、友达液晶模组G240HVN01.0背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 数量 | - | 位置 | 侧入式光源(底部) | |
接口特征 : | 类型 | 端子 | 位置 | - | ||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | S14B-PH-SM4-TB | 2.0 mm | 14pins | 1pcs | ||
驱动电气 : | 电压输入 | 24.0±1.5V | 电流输入 | 2.7/3.25A (Typ./Max.) | ||
功耗 | 65/78W (Typ./Max.) | |||||
6、友达液晶模组G240HVN01.0 信号详情
信号系统 : | LVDS (2ch, 8-bit) | |||||
信号电气 : | 电压输入 | 12.0V (Typ.) | 电流输入 | 400/800mA (Typ./Max.) | ||
功耗 | 4.8/5.76W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 屏体上部右边 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSCK2407P30 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
7、友达液晶模组G240HVN01.0包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 8 | 1 | 413×282×660 | 21.00 | 0.0769 |
友达液晶模组G240HVN01.0概况：

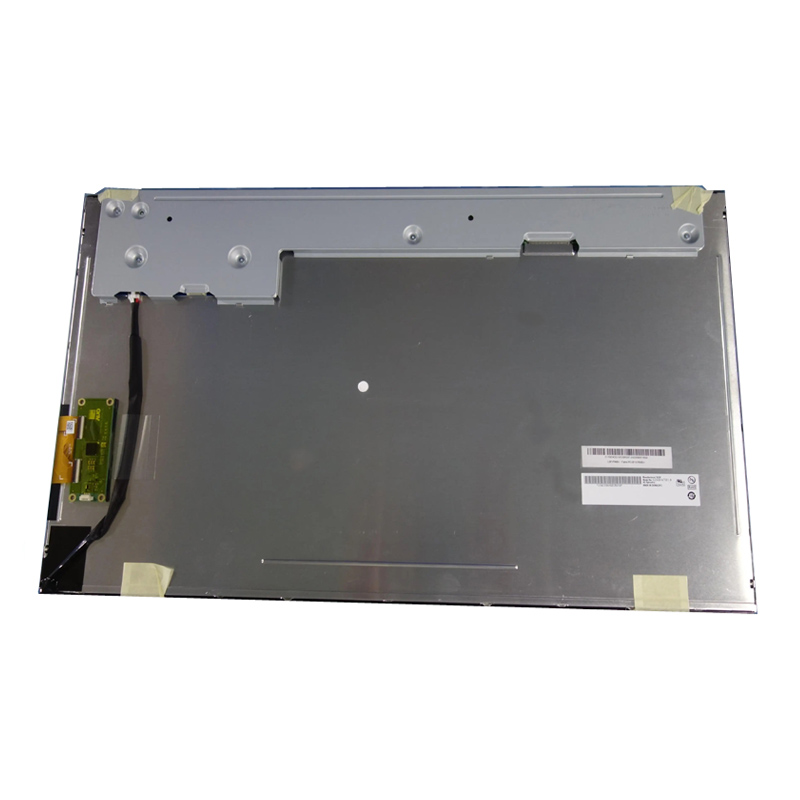

友达 (AUO) G240HVN01.0 TFT-LCD的24.0英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，
无触摸。宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面。工作温度为
-30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。G240HVN01.0 号适合应用于工业，户外高亮。
G240HVN01.0显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的
显示区域尺寸为531.36×298.89 (宽×高) mm，可视尺寸为535.36×302.89 (宽×高) mm，外观尺寸为556(宽)×323.2(高)
×9.3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重2.05±0.20Kgs。背光方面此产品采用了WLED发光的侧入
式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。G240HVN01.0采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，
采用端子连接，驱屏电压为12.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G240HVN01.0于2025年Q2量产，当前生产状态为量产中。如果开发新产品想采用G240HVN01.0液晶模组，建议多了解
一下关于G240HVN01.0的最新的生产状态信息和技术信息。G240HVN01.0所有参数值均以规格书为准，G240HVN01.0规格
书和最新价格可以咨询杭州旭虹科技。
