1、友达液晶模组A043FTN03.0 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | A043FTN03.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其它名称 | A043FTN03 V0 | |
屏幕尺寸 | 4.3吋 | 适用于 | 工业，便携导航仪 | |
最大额定 : | 工作温度 | 0 ~ 60 °C | 存储温度 | -25 ~ 70 °C |
RoHS | RoHS | 抗振能力 | - | |
典型特征 : | 白光LED背光，180度翻转显示，表面雾面 | |||
2、友达液晶模组A043FTN03.0 结构详情
像素特征 : | 分辨率 | 480(RGB)×272, WQVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.066×0.198 mm | 像素间距(W×H) | 0.198×0.198 mm [128PPI] | |
物理尺寸 : | 显示尺寸 | 95.04(W)×53.856(H) mm | 外观尺寸 | 105.5(W)×67.2(H) mm |
可视尺寸 | 100.8(W)×58.76(H) mm | 外观厚度 | 2.9±0.2 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
其它细节 : | 重量 | 44.0g (Typ.) | 表面处理 | 雾面 (Haze 25%) |
3、友达液晶模组A043FTN03.0 光学详情
基础信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
最佳角度 | 6 o'clock | 响应速度 | 15/20 (Typ.)(Tr/Td) ms | |
可视角度 | 65/65/50/55 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.305; Wy:0.330 | 颜色数量 | 16.7M (6-bit + Hi-FRC) |
色温 | 6914K | 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 51% | sRGB覆盖率 | 71% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 53% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、友达液晶模组A043FTN03.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
时序控制 (T-CON) : | Embedded T-CON |
5、友达液晶模组A043FTN03.0 信号详情
信号电气 : | 输入电流 | 18/25mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | - | 信号接口 | Parallel RGB (1 ch, 8-bit) | |||
逻辑电压 : | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | |||||
接口特征 : | 位置 | - | 类型 | FPC | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
0.5 mm | 45 pins | 1pcs | ||||
6、友达液晶模组A043FTN03.0 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | 8S1P | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | 1串 | 灯管寿命 | 10K (Typ.) 小时 | |
灯管电气 : | 输入电压 | 25.6/28V (Typ./Max.) | 输入电流 | 20/22mA (Typ./Max.) | ||
功率消耗 | 512/616mW (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
灯管驱动： | 无 | |||||
7、友达液晶模组A043FTN03.0 包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 120 | 1 | N/A | 11.20 |
友达液晶模组A043FTN03.0概况：

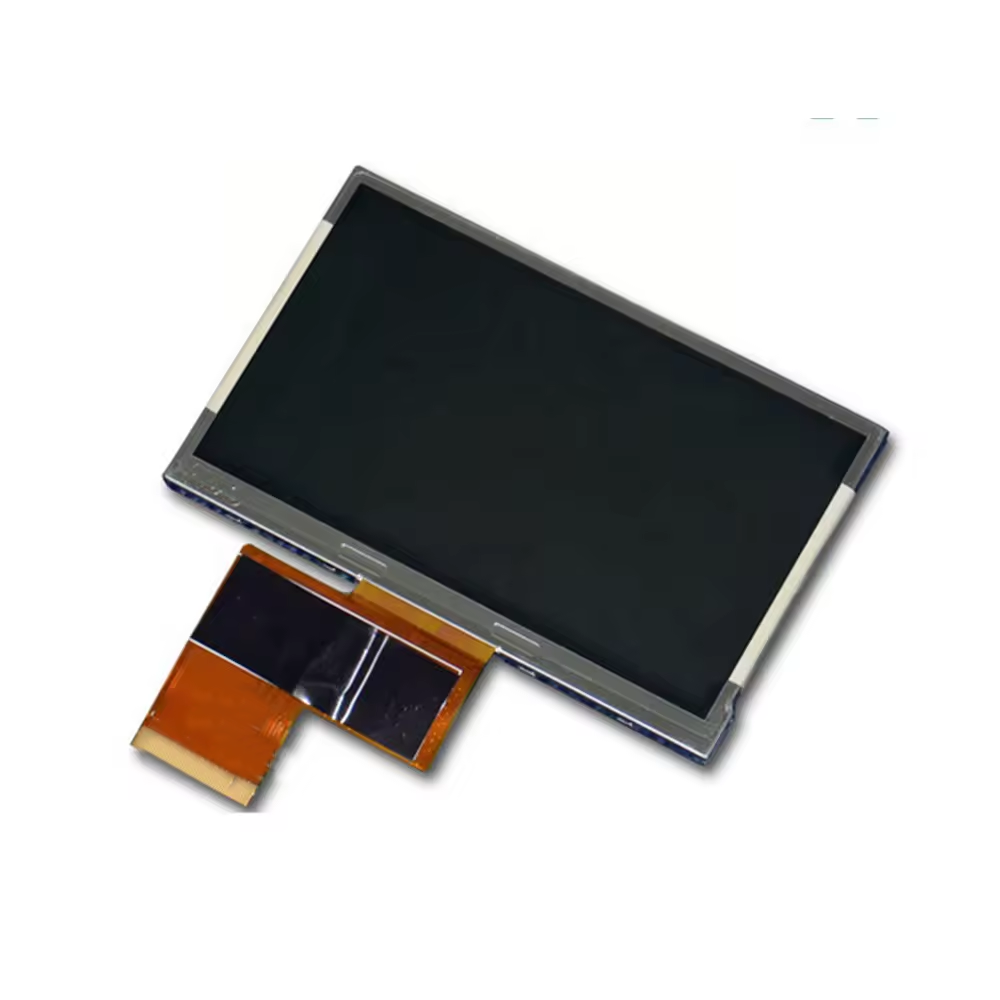

A043FTN03.0是友达 (AUO)推出的一款4.3吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，无触摸。工作温度为 0 ~ 60°C，存储温度为 -25 ~ 70°C。
白光LED背光，180度翻转显示，表面雾面。A043FTN03.0应用于工业，便携导航仪等产品。
A043FTN03.0显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为95.04(宽)×53.856(高) mm，外观
尺寸为105.5(宽)×67.2(高)×3.1(厚) mm，可视尺寸为100.8(宽)×58.76(高) mm，表面处理为雾面 (Haze 25%)，产品净重44.0g (Typ.)。背光方面此产品采用了8S1P WLED
发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。A043FTN03.0采用了Parallel RGB (1 ch, 8-bit)信号接口，总共45 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。
它的典型垂直刷新率Fv为60Hz。
A043FTN03.0于2020年Q1量产，当前生产状态为量产中。如果开发新产品想采用A043FTN03.0液晶模组，建议多了解一下关于A043FTN03.0的最新的生产状态信息
和技术信息，A043FTN03.0所有参数值均以规格书为准，A043FTN03.0规格和最新价格可以咨询杭州旭虹科技。
