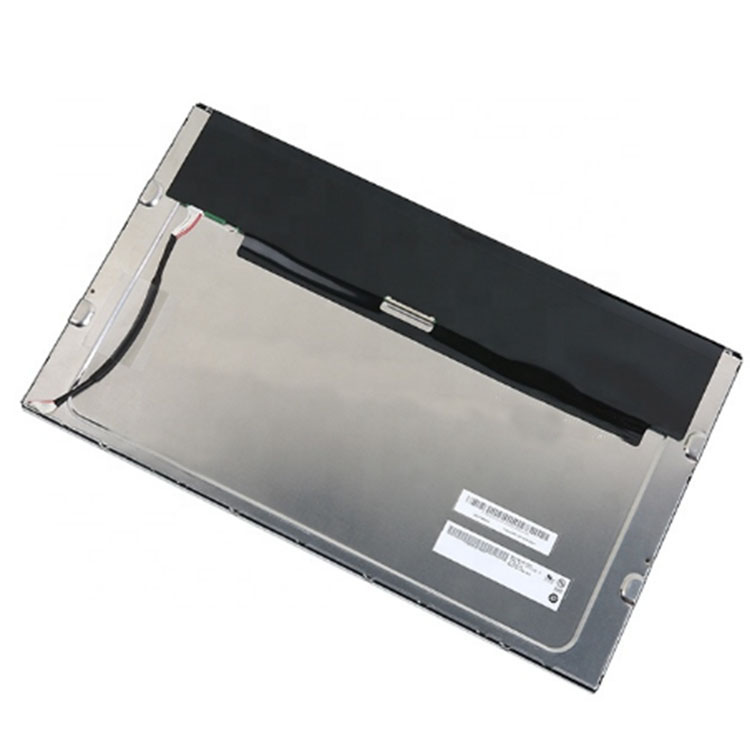

1、友达液晶模组G185HAN01.104应用特征
基本信息 : | 品牌 | 友达（AUO） | 型号名称 | G185HAN01.104 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其它名称 | - | |
最大额定 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
适用于 : | 工业，医疗影像 | |||
典型特征 : | sRGB，宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子正装，表面雾面 | |||
2、友达液晶模组G185HAN01.104 结构特征
屏幕尺寸 : | 18.5吋 | |||
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 |
点间距(mm) | 0.071×0.213 (H×V) | 像素间距(mm) | 0.213×0.213 (H×V) [119PPI] | |
结构尺寸 : | 显示尺寸(mm) | 408.96(H) × 230.04(V) | 可视尺寸(mm) | 412.56(H) × 233.64(V) |
外观尺寸(mm) | 430.4(H) × 254.6(V) | 外观厚度(mm) | 12.0±0.5 | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比 | 16:9 (H:V) |
风景肖像 | 风景模式 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 表面防护 | - | 重量 | 1.20Kgs (Typ.) |
表面处理 | 雾面，Hard coating (3H) | |||
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
3、友达液晶模组G185HAN01.104光学特征
基本信息 : | 亮度(cd/m²) | 500 (Typ.) | 光学模式 | AHVA，常黑显示，透射式 |
对比度 | 1000:1 (Typ.) (透射) | 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
最佳角度 | 全视角 | 响应速度 | 10/10 (Typ.)(Tr/Td) | |
色彩性能 : | 色温 | 7502K | 颜色数量 | 16.7M (8-bit) |
白场色度 | X:0.299; Y:0.315 | 亮度均匀性 | 1.18/1.25 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 72% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 75% | DCI-P3覆盖率 | 75% | |
Rec.2020覆盖率 | 54% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、友达液晶模组G185HAN01.104电子特征
功率总耗 : | 28.15W (Max.) |
刷新频率 : | 60Hz |
翻转扫描 : | No |
5、友达液晶模组G185HAN01.104信号特征
信号电气 : | 电流输入 | 0.89/1.07A (Typ./Max.) | 电压输入 | 5.0V (Typ.) | ||
功耗 | 4.45/5.35W (Typ./Max.) | |||||
接口特征 : | 位置 | 类型 | 信号类型 | |||
- | 端子 | LVDS (2 ch, 8-bit) | ||||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
航空电子 | FI-XB30SSRLA-HF16 | 1 pcs | 1.0 mm | 30 pins | LVDS-30P2C8B-160A | |
6、友达液晶模组G185HAN01.104背光特征
背光特征 : | 类型 | 位置 | 形状 | 数量 | 寿命(小时) | 是否可换 |
WLED | 侧入式光源(底部) | 7串 | 8S7P | 50K (Min.) | No | |
灯管电气 : | 电流输入 | 电压输入 | 功耗 | |||
85mA (Typ.) | 24.0/26.4V (Typ./Max.) | 14.2/15.71W (Typ./Max.) | ||||
接口特征 : | 位置 | 类型 | WLED 驱动 | |||
- | 端子 | 含LED驱动器 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
信盛精工 | MSB24038P5D | 1 pcs | 1.25mm | 5pins | ||
驱动电气 : | 电流输入 | 电压输入 | 功耗 | |||
1.56/1.9A (Typ./Max.) | 12.0±1.2V | 18.72/22.8W (Typ./Max.) | ||||
7、友达液晶模组G185HAN01.104包装特征
包装类型 | 片/包装 | 包装长宽高 (mm) | 毛重 (Kgs) |
纸箱 | 8 | 520×280×355 | N/A |
