1、友达液晶模组G156HAN04.1 应用详情
基本信息 : | 面板品牌 | 友达（AUO） | 面板型号 | G156HAN04.1 |
面板尺寸 | 15.6英寸 | 面板应用 | 工业，户外高亮 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面 | |||
2、友达液晶模组G156HAN04.1结构详情
像素特征 : | 像素数量 | 1920(RGB)×1080, FHD | 点间距 | 0.05975×0.17925 (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.17925×0.17925 (H×V) [141PPI] | |
结构尺寸 : | 显示区域 (mm) | 344.16(H) × 193.59(V) | 可视区域 (mm) | 347.06(H) × 196.49(V) |
外观尺寸 (mm) | 363.8(H) × 215.9(V) | 外观厚度 | - | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 16:9 (H:V) | 外观样式 | - | |
安装孔位 : | Side mounting holes (4-M3) on left, right bezel | |||
其它特征 : | 重量 | 1000g (Max.) | 表面处理 | 雾面，Hard coating (2H) |
3、友达液晶模组G156HAN04.1 光学详情
基本信息 : | 面板亮度 | 1500 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
视角方向 | 全视角 | 反应时间 | 25 (Typ.)(Tr+Td) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 16.7M (8-bit) |
色温 | 6485K | 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
4、友达液晶模组G156HAN04.1 电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率消耗 : | 28.51W (Max.) |
5、友达液晶模组G156HAN04.1背光详情
背光特征 : | 灯管类型 | WLED | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 |
是否可换 | - | 数量 | - | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 22.4/23.6/24.8V (Min./Typ./Max.) | 电流输入 | 80mA (Typ.) | ||
接口特征 : | 类型 | 端子 | 位置 | - | ||
灯管驱动 | 含LED驱动器 | |||||
接口详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
日压端子 | S14B-PH-SM6-K-TB | 2.0 mm | 14pins | 1pcs | ||
驱动电气 : | 电压输入 | 24.0±1.2V | 电流输入 | 1.1A (Typ.) | ||
功耗 | 22.0/26.4W (Typ./Max.) | |||||
6、友达液晶模组G156HAN04.1信号详情
信号系统 : | LVDS (2 ch, 8-bit) | |||||
信号电气 : | 电压输入 | 3.3V (Typ.) | 电流输入 | 0.53/0.64A (Typ./Max.) | ||
功耗 | 1.75/2.11W (Typ./Max.) | |||||
接口特征 : | 类型 | 端子 | 位置 | 屏体下部左边 | ||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
7、友达液晶模组G156HAN04.1 包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 7 | 1 | 520×340×250 | 12.95 | 0.0442 |
友达液晶模组G156HAN04.1概况：

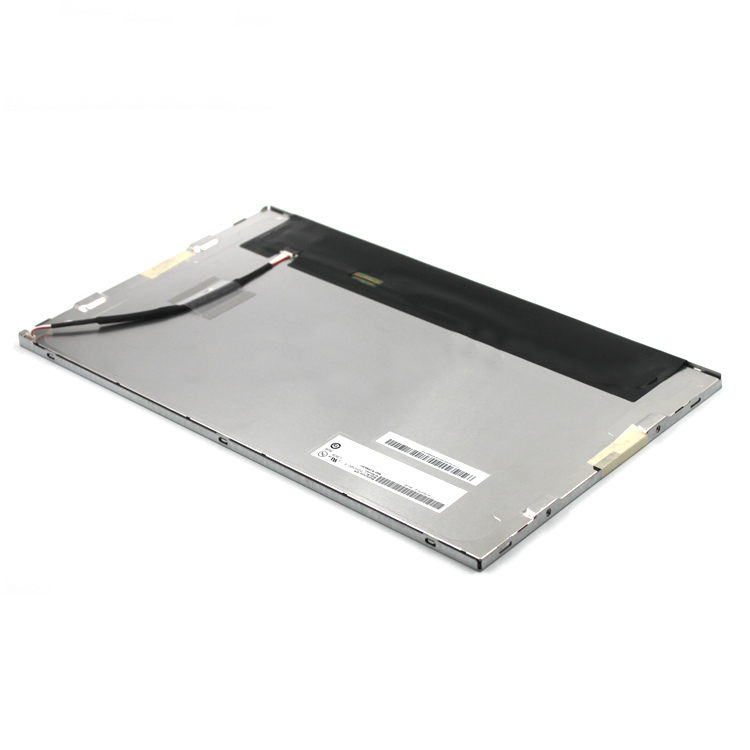

友达 (AUO) 推出的G156HAN04.1是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，
无触摸。宽温，超高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面。它的工作温度为 -30 ~ 85°C，存储温度为
-30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业，户外高亮。
G156HAN04.1显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，
可视尺寸为347.06×196.49 (宽×高) mm，外观尺寸为363.8(宽)×215.9(高)×19(厚) mm，表面处理为雾面，Hard coating (2H)，产品净重1000g (Max.)。
背光方面此产品采用了WLED发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，含LED驱动器。G156HAN04.1采用了LVDS (2 ch, 8-bit)信号接口，
总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G156HAN04.1于2024年Q2量产，当前生产状态为量产中。如果开发新产品想采用G156HAN04.1液晶模组，建议多了解一下关于G156HAN04.1的最新
的生产状态信息和技术信息。G156HAN04.1所有参数值均以规格书为准，G156HAN04.1规格书和最新价格可以咨询杭州旭虹科技。
