1、友达液晶模组N104STN01.0 应用详情
基本信息 : | 品牌 | AUO | 型号名称 | N104STN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 10.4吋 | 适用于 | 工业 | |
最大额定值 : | 工作温度 | -10 ~ 60 °C | 存储温度 | -20 ~ 70 °C |
抗振能力 | - | RoHS | RoHS | |
典型特征 : | 白光LED背光，6/8位灰阶可选，表面雾面 | |||
2、友达液晶模组N104STN01.0 结构详情
像素特征 : | 分辨率 | 800(RGB)×600, SVGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.088×0.264 mm | 像素间距(W×H) | 0.264×0.264 mm [96PPI] | |
结构尺寸 : | 显示尺寸 | 211.2(W)×158.4(H) mm | 外观尺寸 | 228.4(W)×175.4(H) mm |
可视尺寸 | 213.2(W)×160.4(H) mm | 外观厚度 | 6.2±0.3 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 4:3 | 外观形状 | - | |
安装方式 : | Without | |||
其它详情 : | 重量 | 400±20g | 表面处理 | 雾面，Hard coating |
3、友达液晶模组N104STN01.0 光学详情
基本信息 : | 亮度(cd/m²) | 400 (Typ.) | 对比度 | 900 : 1 (Typ.) (透射) |
最佳角度 | 6 o'clock | 响应速度 | 30 (Typ.)(Tr+Td) (ms) | |
可视角度 | 75/75/50/60 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
色彩性能 : | 色度 | Wx:0.306; Wy:0.328 | 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) |
色温 | 6880K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 50% | sRGB覆盖率 | 70% |
Adobe RGB覆盖率 | 53% | DCI-P3覆盖率 | 52% | |
Rec.2020覆盖率 | 38% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
4、友达液晶模组N104STN01.0 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 3.16W (Typ.) |
时序控制 (T-CON) : | Embedded T-CON |
5、友达液晶模组N104STN01.0 信号详情
信号电气 : | 输入电流 | 9/13/0.42/0.45mA (Typ.)(IDDIO/AIDD/IGH/IGL) | 输入电压 | 3.3/11.5/21/-7V (Typ.)(VDDIO/AVDD/VGH/VGL) | |||||||
功耗 | 192mW (Max.) | 信号接口 | Parallel RGB (1 ch, 6/8-bit) | ||||||||
逻辑电压 : | 0≤VIL≤0.3VDDIO; 0.7VDDIO≤VIH≤VDDIO | ||||||||||
接口特征 : | 位置 | - | 类型 | FPC | |||||||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 | |||||
1 pcs | 0.5 mm | 60 pins | |||||||||
6、友达液晶模组N104STN01.0 发光详情
灯管特征: | 灯管类型 | WLED | 背光可换性 | - | 位置 | 侧入式光源（底部） |
数量 | 3S6P | 灯管形状 | 阵列 | 寿命 | 10K (Min.) 小时 | |
灯管电气： | 输入电流 | 300mA (Typ.) | 输入电压 | 8.1V (Typ.) | ||
功耗 | 2.72/2.97W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
A1251-H02 | 1 pcs | 1.25 mm | 2 pins | BLE-2PINS-AC | ||
背光驱动 : | 无 | |||||
7、友达液晶模组N104STN01.0 包装详情
包装类型 | 片/包装 | 箱数 | 包装长宽高 (mm) | 毛重 (Kgs) | 体积 (m³) |
纸箱 | 32 | 1 | 544×374×376 | 16.16 | 0.0765 |
友达液晶模组N104STN01.0 概况：

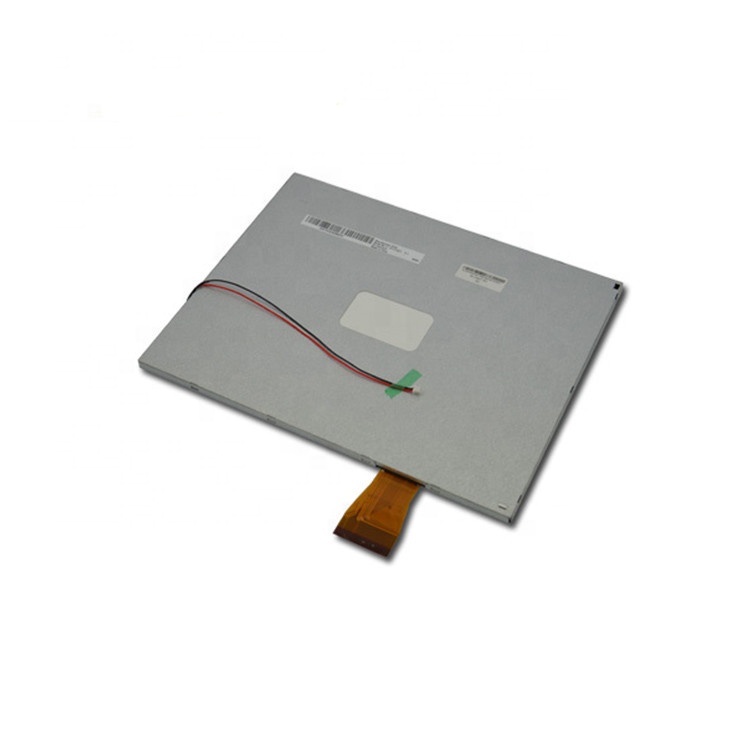

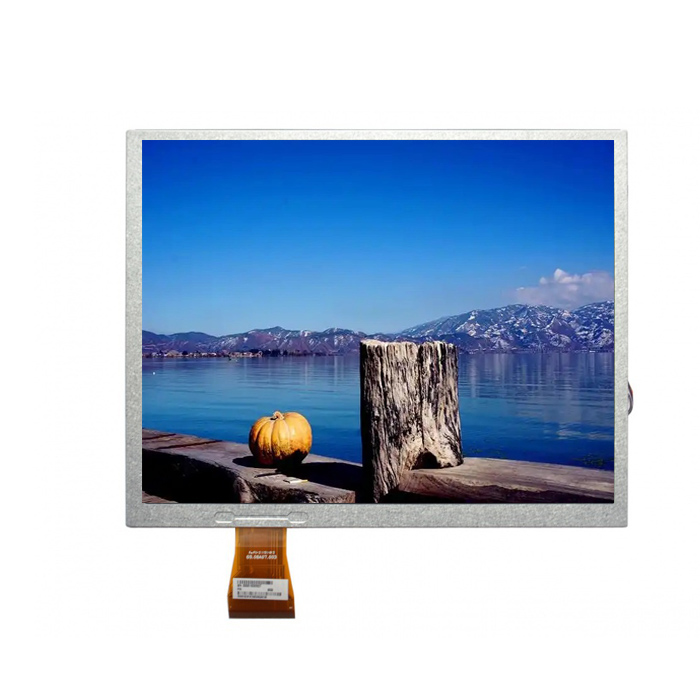

N104STN01.0是友达 (AUO)推出的一款10.4吋a-Si TFT-LCD液晶模组，装配有WLED背光，无背光驱动，
工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。白光LED背光，6/8位灰阶可选，表面雾面。N104STN01.0
推荐应用于工业等产品。
N104STN01.0显示分辨率为800(RGB)×600 (SVGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。
它的显示区域尺寸为211.2(宽)×158.4(高) mm，外观尺寸为228.4(宽)×175.4(高)×6.5(厚) mm，可视尺寸
为213.2(宽)×160.4(高) mm，表面处理为雾面，Hard coating (3H)，产品净重400±20g。背光方面此产品
采用了3S6P WLED发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。N104STN01.0采
用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3/11.5/21/-7V (Typ.)
(VDDIO/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
N104STN01.0于2024年Q2量产，当前生产状态为量产中。如果开发新产品想采用N104STN01.0液晶模组，
建议多了解一下关于N104STN01.0的最新的生产状态信息和技术信息，N104STN01.0所有参数值均以规格书
为准，N104STN01.0规格书和最新价格可以咨询杭州旭虹科技。
