1、友达10.4寸液晶模组G104VAN01.0 应用特征
基本信息 : | 品牌 | 友达（AUO） | 型号名称 | G104VAN01.0 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | 其它名称 | - | |
最大额定 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 °C |
RoHS | RoHS | 抗振能力 | - | |
适用于 : | 工业 | |||
典型特征 : | 宽温，背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 | |||
2、友达10.4寸液晶模组G104VAN01.0 结构特征
屏幕尺寸 : | 10.4吋 | |||
像素特征 : | 分辨率 | 640(RGB)×480, VGA | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.110×0.330 mm | 像素间距(W×H) | 0.330×0.330 mm [76PPI] | |
结构尺寸 : | 显示尺寸(W×H) | 211.2×158.4 mm | 可视尺寸(W×H) | 214.8×162.4 mm |
外观尺寸(W×H) | 243×176.6 mm | 外观厚度 | 8.5±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 宽高比 | 4:3 (W : H) |
风景肖像 | 风景模式 | 外观样式 | - | |
安装方式 : | Face mounting holes (1-Φ3.4, 3-R1.7) on left, right bezel | |||
其它特征 : | 表面防护 | - | 重量 | TBD |
表面处理 | 雾面，Hard coating (3H) | |||
3、友达10.4寸液晶模组G104VAN01.0 光学特征
基本信息 : | 亮度(cd/m²) | 450 (Typ.) | 光学模式 | AHVA，常黑显示，透射式 |
对比度 | 1000:1 (Typ.) (透射) | 可视角度(L/R/U/D) | 89/89/89/89 (Typ.)(CR≥10) | |
最佳角度 | 全视角 | 响应速度 | 20/10 (Typ.)(Tr/Td) (ms) | |
色彩性能 : | 色温 | 6485K | 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
白场色度 | X:0.313; Y:0.329 | |||
白场变动 : | 1.33 (Max.)(5 points) | |||
4、友达10.4寸液晶模组G104VAN01.0 电子特征
功率总耗 : | 3.3W (Typ.) |
刷新频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
5、友达10.4寸液晶模组G104VAN01.0 信号特征
信号电气 : | 电流输入 | 155mA (Typ.) | 电压输入 | 3.3V (Typ.) | ||
功耗 | 0.51W (Typ.) | |||||
接口特征 : | 位置 | 类型 | 信号类型 | |||
- | 端子 | LVDS (1 ch, 6/8-bit) | ||||
信号接口 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
信盛精工 | MSB24013P20HA | 1 pcs | 1.0 mm | 20 pins | LVDS-20P1C8B-080A | |
6、友达10.4寸液晶模组G104VAN01.0背光特征
背光特征 : | 类型 | 位置 | 形状 | 数量 | 寿命(小时) | 是否可换 |
WLED | 侧入式光源(底部) | - | - | 70K (Min.) | Replaceable | |
接口特征 : | 位置 | 类型 | WLED 驱动 | |||
- | 端子 | 含LED驱动器 | ||||
接口详情 : | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
信盛精工 | MSB24038P5D | 1 pcs | 1.25mm | 5pins | ||
驱动电气 : | 电流输入 | 电压输入 | 功耗 | |||
240mA (Typ.) | 12.0±1.2V | 2.82W (Typ.) | ||||

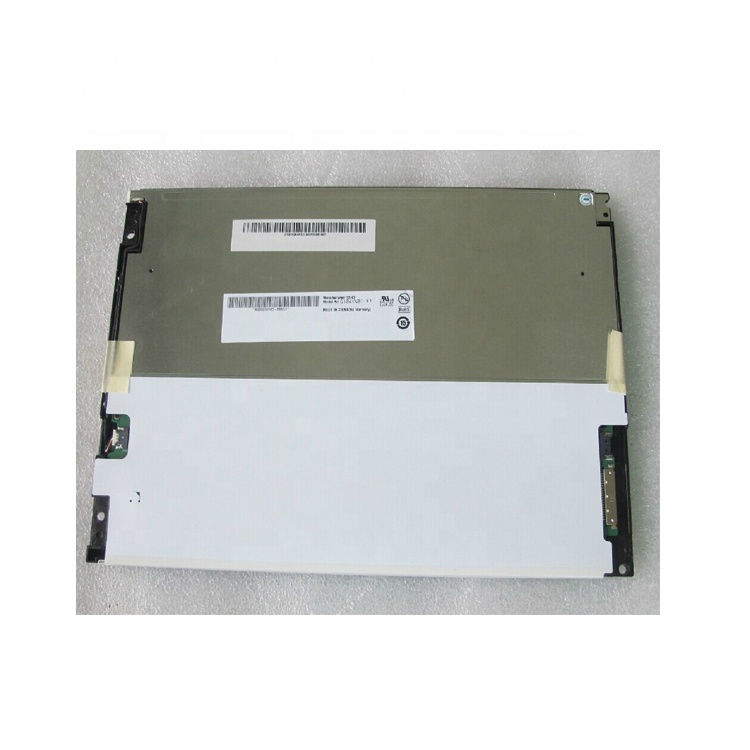

友达液晶模组G104VAN01.0概况：
G104VAN01.0 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组，装配有WLED背光，
含LED驱动器背光驱动，无触摸。工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。
基于它宽温，背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，
表面雾面等特征，G104VAN01.0推荐使用于工业。
G104VAN01.0显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。
它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为214.8×162.4 (宽×高) mm，外观尺寸为243×176.7
(宽×高)×8.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重TBD。背光方面此产品采用了WLED发光的
侧入式光源(底部)，光源的使用寿命为70K小时，含LED驱动器。G104VAN01.0采用了LVDS (1 ch, 6/8-bit)信号接口，
总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G104VAN01.0于2024年Q2量产，当前生产状态为量产中。如果开发新产品想采用G104VAN01.0液晶模组，
建议多了解一下关于G104VAN01.0的最新的生产状态信息和技术信息。G104VAN01.0最新价格和规格书可以问
杭州旭虹客服要一下。
