通过前面上面对规格书中一些重点参数的介绍，今天我们再通过实例的分析进一步深入了解。下面以我们友达的一款19寸产品G190EG01 V1为例，来展开分析。
1、基础参数表
规格书第一页的参数表是最重要的一张表，如下图所示。它涵盖了初步选型的所有参数，此款型号是否适合在这张表中就能初步判断。表中包含了之前我们介绍的液晶屏尺寸、分辨率、面板类型、可视角度等。这里特别还要注意驱动IC（DriverIC）以及接口类型（Interface）。因为这两个参数关系到客户终端产品的主板接口、驱动软件是否与屏幕匹配，或者后期是否需要更改。此外，还要注意液晶屏的宽高比例，这个参数不会直接写入规格书，需要通过计算得到。我们首先找到参数ActiveArea(W×H)，意思为屏幕可视区域尺寸，如下图型号的可视区域尺寸为376.32 (H)x 301.06 (V)，那么通过计算可以得出屏幕的宽高比为5:4。这里需要注意相同尺寸的液晶屏宽高比不一定是统一的，比如19寸的液晶屏有5:4的。根据需求选择适合的宽高比。如果您对屏幕的工作温度有一定要求，还需要关注参数Operating temperature，即工作温度。
2、尺寸结构图纸

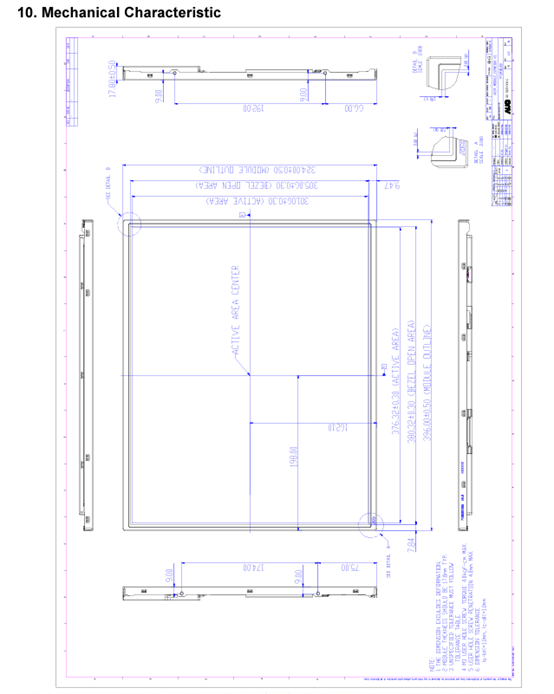

在规格书中，尺寸图也是用户最需要关注的重点，尺寸图中包含了很多重要的信息，比如屏幕的外观尺寸，显示区域尺寸，屏幕厚度，FPC的尺寸与长度，以及接口的PIN定义表格，背光的电路图等等。这些尺寸与参数信息，对于产品的整体结构设计非常重要，值得用户仔细对比与研究。
3、光学特性分析表
光学特性分析表在规格书的中间位置，它包含了一些液晶屏的色彩属性。用户在初步选型确认之后，会比较关注这些属性值，如下图所示。
Brightness 背光亮度：一般取中间值，此型号的亮度为350cd/m²。如果背光亮度不够，是可以进行定制的。
Viewing Angle 可视角度：取中间值，此型号上下左右四个方向均为80度，可以定义为全视角。
Contrast Ratio 对比度：取中间值，此型号为1200:1。这个对比度在LCD屏幕中算高的对比度。LCD屏幕的对比度通常在800:1至1200:1左右，最高可以达到1500:1。
Response Time 响应时间：分为响应的上升时间Tr和响应的下降时间Tf，我们所说的响应时间通常指两者之和。如此型号的响应时间为10+20=30ms，单位为毫秒。
NTSC Ratio 屏幕色域：这里要介绍一下色域，指的是液晶屏能够显示的色彩范围。色域的值越高，代表屏幕能够显示的色彩范围越广，色彩呈现也就越丰富。色域一般用NTSC的百分比来表达。此型号的色域为60%。一般普通的屏幕色域都在50%左右，一些高色域的屏幕可以达到80%左右的NTSC值。
