电容式触摸屏的结构和光学绑定表面处理技术

发布时间:2020-12-11

  Capacitive Touch panel structure(电容式触摸屏的结构)

  电容式触摸屏的基本结构由触摸传感器和盖板组成,触摸传感器大致可分为三种材料:玻璃、单层膜和双层膜。我们最常用材料是玻璃。

  盖板层的材料也很多:玻璃、PC、PMMA、PET等,我们最常用的材料也是玻璃。

电容式触摸屏的结构

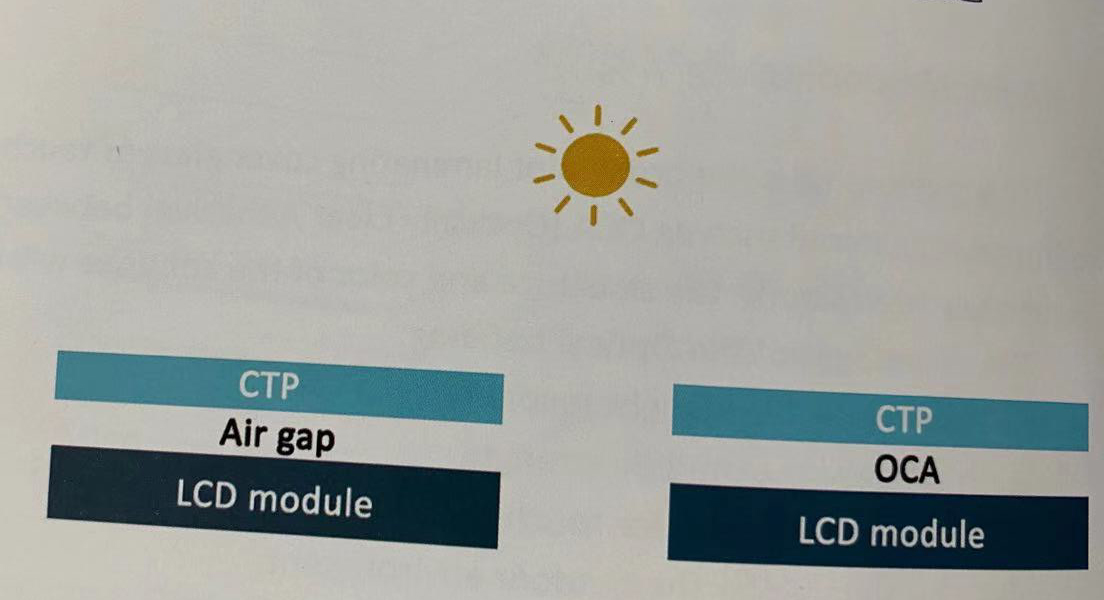

 Optical bonding(化学绑定)

  触摸屏与液晶显示屏结合,不仅亮度下降,而且显示质量下降,尤其是环境光的反射使偏暗的画面看起来更糟糕,我们通过增加化学绑定工艺,可以减少亮度损失,避免环境光的影响。

  当光通过具有不同光学指标的介质时,会出现反射。在每一个空气和玻璃节点处,反射量约为入射光的4%,由于触摸屏与LCM之间有气隙,两个额外的空气介质界造成了大量的光线反射。

  光学胶的贴合技术用光学透明胶(OCA)填充气隙。虽然OCA的光学指标设计得非常接近玻璃,但这2个界面的光反射却最小化了,由于使用了光学绑定技术,通过他的光线反射被抑制了,因此图像保持其应有的亮度,对比度和色彩饱和度恢复到触摸面板不存在时的水平。同样地,LCM的背光在通过OCA接口传播时,反射损失较小,透光触摸屏表面看到的画面依然保持一个较高的水准。

化学绑定


  Surface treatment technology(表面处理技术)

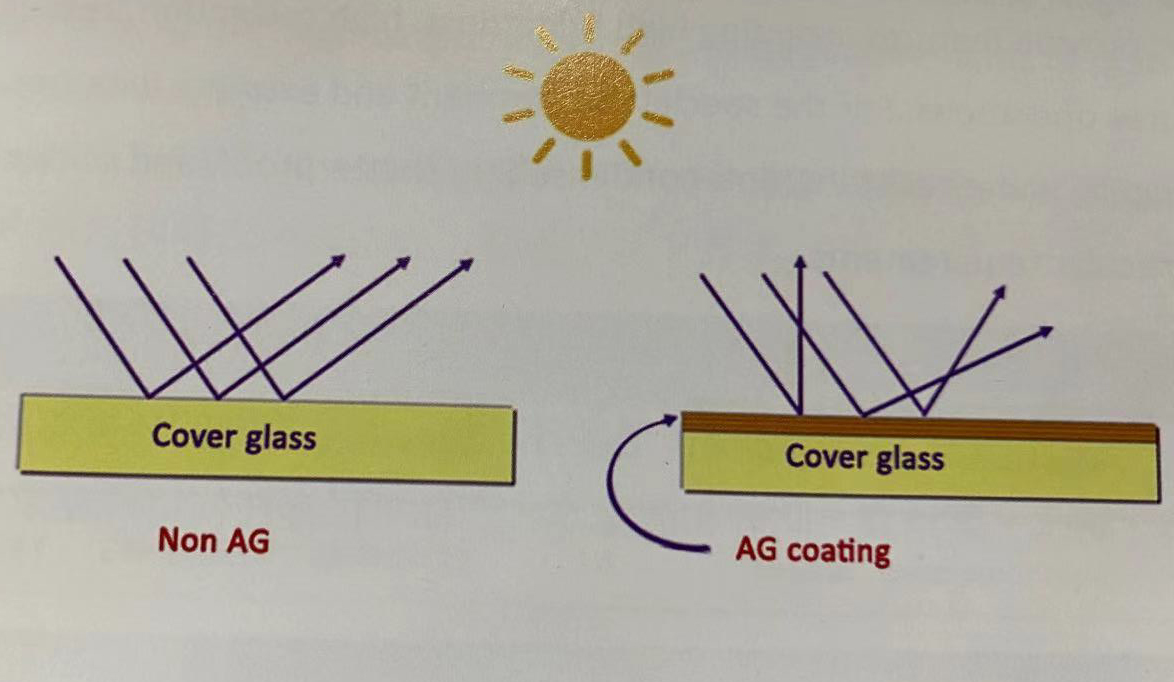

  1、 防眩光(AG)

  采用喷涂或蚀刻工艺对玻璃表面进行误雾读处理,产生散射效应,减少反射光在玻璃上的现象,但仍保持较高的透光率,提高了清晰度。

  当周围的眩光使显示的可读性变得困难时,防眩光(AG)涂层利用扩散特性来分割环境光离开表面,利用光的构造干涉的概念,扩散的工作原理是捋镜面反射散射到一个宽的视锥中,使这些不受欢迎的反射图像和眩光对眼睛变得模糊。AG层在玻璃表面使用扩散颗粒或蚀刻,可以提高观察性能。

表面处理技术

  2、 抗反射(AR)

  采用以Ti02和Si02为基材的光学镀膜工艺,在单面或双面镀膜多层膜,减少了玻璃的反射,提高了玻璃的透射率,提高了屏幕的清晰度,利用光的破坏性干涉的概念,抗反射(AR)涂层利用玻璃表面上的堆叠层结构,通过增加传输、增强对比度和消除鬼影图像,大大提高光学性能和效率。通过率也可达92%~94%。

抗反射(AR)

  3、 抗指纹(AF)

  AF涂层是采用纳米材料,具有优异的疏水疏油性能,使玻璃表面具有光滑的触感,防止玻璃表面具有光滑的触感,反之玻璃表面沾污粘尘,使玻璃表面特别滑,便于清洗。AF涂层适合配合AF涂层一起使用。
