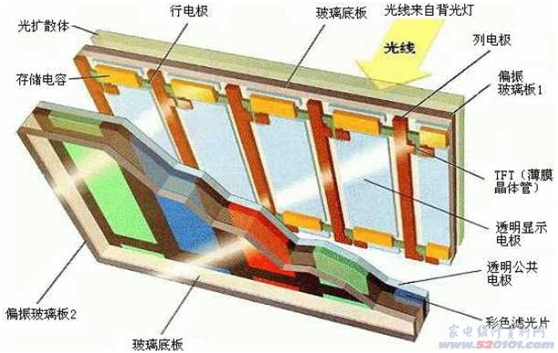

从上TFT液晶屏内部结构切面图，从图中可以看出液晶屏由光扩散体、存储电容、行列电极、玻璃底板、偏振玻璃板、TFT、透明显示电极、透明公共电极、彩色滤光片构成，液晶则位于图6中透明显示电极与透明公共电极之间,下面将逐一介绍各部件的作用。
在生产TFT液晶显示屏时，TFT液晶显示屏要和其他部件组合在一起，作为一个整体而存在的。由于TFT液晶显示屏的特殊性，以及连接和装配 需要专用的工具，再加上操纵技术的难度很大等原因，生产厂家把TFT液晶显示屏、连接件、驱动电路PCB电路板、背光单元等元器件用钢板封 闭起来，只留有背光灯插头和驱动电路输进插座，这种组件被称为LCD Moduel（LCM），即液晶显示模块，通常也称为液晶板、液晶面板等。可 见，这种组件的方式既增加了工作的可靠性，又能防止用户因随意拆卸造成的不必要的损坏。液晶显示屏的生产厂家只需把背光灯的插头和驱 动电路插排与外部电路板连接起来即可，使整机的生产工艺也变得简单多了。图1所示是液晶面板的内部结构示意图，图2是液晶面板内部电路 框图（液晶屏分辨率为1024×RGB×768）。

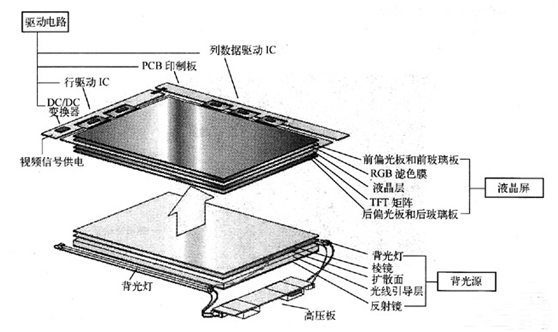

图1 TFT液晶面板的内部结构示意图

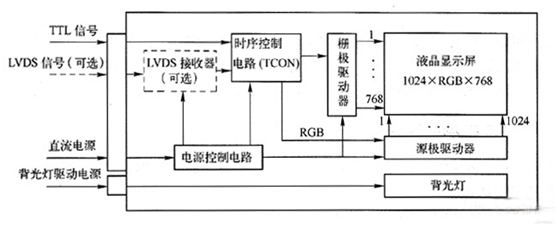

图2 TFI液晶面板内部电路框图
液晶面板中的背光灯一般需要高压，因此，在液晶显示屏中，高压由面板外的高压板电路（也称逆变器）产生，经高压插头送往背光灯。根据液晶显示屏屏幕尺寸的大小以及对显示要求的不同，背光灯的数目是不同的。例如，早期的液晶显示屏使用一只灯管，一般位于屏幕的上方，后来逐渐发展为两个灯管，上、下各一个，现在的笔记本电脑显示屏较多地采用这种方式；当前，一些尺寸较大的台式电脑液晶屏采用四只灯管，高真个大屏幕显示屏则使用了六只、八只甚至更多灯管。
液晶面板外的主板电路通过面板排线和面板接口相连，不同的液晶面板，采用的接口形式不尽相同，主要有17L接口、LVDS接口等。有关面板接口的具体内容，将在后续章节中进行具体先容。

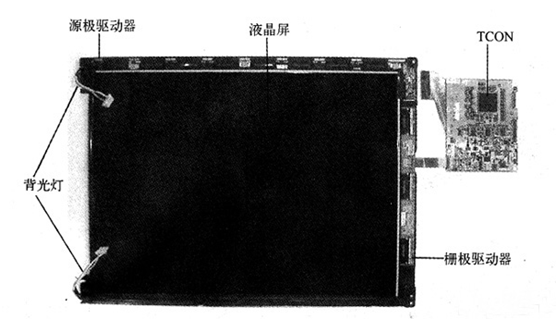

液晶面板中还设有几块PCB块，其上分布着时序控制器（TC0N，此芯片有时也称为屏显IC）、行驱动器、列驱动器和其他元件，如图3所示。由主板电路来的数据和时钟信号，经液晶面板TC0N处理后，分离出行驱动信号和列驱动信号，再分别送到液晶显示屏的行、列电极，驱动液晶显示屏显示出图像。
