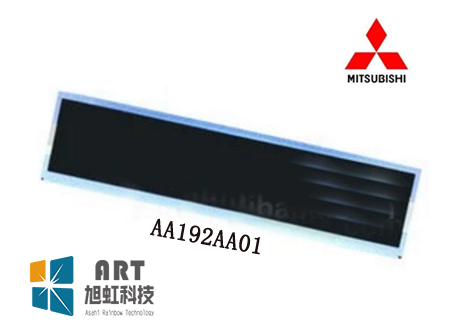

一、三菱19.2寸条形工业液晶模组AA192AA01应用特征
基本信息 : | 制造商 | MITSUBISHI | 面板型号 | AA192AA01 |
面板尺寸 | 19.2英寸 | 面板应用 | 工业，切割长条形屏 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -30 ~ 80 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8 m/s²) | |
典型特征 : | 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，背光寿命大于10万小时，超宽屏，180度翻转显示 | |||
二、三菱19.2寸条形工业液晶模组AA192AA01结构详情
像素特征 : | 像素数量 | 1920(RGB)×360 | 点间距 | 0.083×0.249 mm(H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.249×0.249mm (H×V) | |
结构尺寸 : | 显示区域 | 478.08(W)×89.64(H) mm | 可视区域 | 481.1(W)×92.0(H) mm |
外观尺寸 | 496(W)×109.2(H) mm | 外观厚度 | 7.7/13.9 (Typ./Max.) mm | |
外观特征 :
| 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | >3:1 | 外观形状 | -- | |
安装孔位 : | Rear mounting Pole (6-M3) | |||
其它特征 : | 重量 | 780g (Typ.) | 表面处理 | 雾面，Hard coating (3H) |
三、三菱19.2寸条形工业液晶模组AA192AA01光学详情
基础信息 : | 面板亮度 | 500 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/60/80 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | 6 o'clock | 反应时间 | 4/12(Typ.)(Tr/Td) (ms) | |
色彩性能 : | 白色色度 | X:0.313; Y:0.329 | 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
色域 | 50% NTSC (CIE1931) | 亮度变动 | 1.30 (Max.)(5 points) |
四、三菱19.2寸条形工业液晶模组AA192AA01电子详情
工作频率 : | 60Hz |
翻转扫描 : | 翻转 (180°) |
功率消耗 : | 11.5W (Typ.) |
五、三菱19.2寸条形工业液晶模组AA192AA01背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | - | 灯管寿命 | 100K(Typ.) (Hours) |
数量 | -- | 灯管形状 | -- | 位置 | 侧入式光源 | |
灯管电气 : | 电压输入 | 12.0±1.2V
| 电流输入 | 800/1000mA (Typ./Max.) | ||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||
接口详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | ||
1.0mm | 14 pins | 1 pcs | - | |||
六、三菱19.2寸条形工业液晶模组AA192AA01信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | ||||
信号电气 : | 输入电流 | 560/800mA (Typ./Max.) | 输入电压 | 3.3V (Typ.) | |
接口特征 : | 类型 | 端子 | |||
端子详情 : | 脚间距 | Pin 数量 | 数量 | 脚定义 | |
1.25mm | 20 pins | 1 pcs | LVDS-20P1C8B-010H | ||
三菱19.2寸条形工业液晶模组AA192AA01概况：
三菱 (Mitsubishi) 推出的AA192AA01是一款采用a-Si TFT-LCD技术的19.2英寸液晶模组产品，AA192AA01装配有WLED背光，含LED驱动器背光驱动，无触摸。AA192AA01典型特征为: 表面雾面，6/8位灰阶可选，广视角，风景模式，宽温，白光LED背光，背光寿命大于10万小时，超宽屏，180度翻转显示， NCM, Landscape view。AA192AA01的工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.0G (9.8 m/s²)。AA192AA01推荐使用于工业，切割长条形屏。
AA192AA01作为一款TN，常白显示，透射式液晶模组产品，AA192AA01可以提供500 cd/m²的显示亮度 700:1的透射对比度，以及80/80/60/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为6 o'clock，它的响应时间为4/12 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，AA192AA01可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了50% (CIE1931)。AA192AA01背光采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动器。AA192AA01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
AA192AA01于2010年Q2量产，当前生产状态为量产中。如果开发新产品想采用AA192AA01液晶模组，建议多了解一下关于AA192AA01的最新的生产状态信息和技术信息。AA192AA01所有参数值均以规格书为准，AA192AA01规格书和最新价格可以咨询杭州旭虹。
