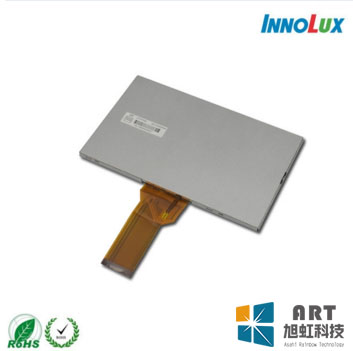

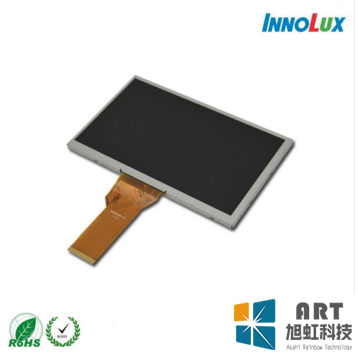

AT070TN92

您现在的位置:首页 > 液晶屏产品 > 群创液晶屏 > 7.0寸 >
  • at070tn92价格
  • at070tn92规格书datesheet
  • 型号:AT070TN92
  • 品牌:群创/INNOLUX
  • 尺寸:7.0寸
  • 分辨率:800(RGB)×480 , WVGA
  • 亮度:250 cd/m² (Typ.)
  • 视角:70/70/50/70 (Typ.)(CR≥10)
  • 接口:RGB
  • 对比度:500:1 (Typ.) (TM)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司AT070TN92为群创光电原厂原装全新液晶屏A规液晶屏;质量符合群创光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、群创7寸工业液晶模组AT070TN92 应用详情

    基本信息:面板品牌群创面板型号AT070TN92
    面板尺寸7.0"面板应用便携式DVD,MP4 PMP,数码相框,网络电话
    面板类型a-Si TFT-LCD , 液晶模组
    工作环境:工作温度-20 ~ 70 °C储存温度-30 ~ 80 °C
    ROHS状态ROHS

    典型特征:表面雾面,6/8位灰阶可选,风景模式,白光LED背光,宽屏,上/下/左/右翻转显示


    二、群创7寸工业液晶模组AT070TN92 结构详情

    像素特征:分辨率800(RGB)×480 , WVGA点间距0.0642×0.1790 mm (H×V)
    像素布局RGB垂直条状像素间距0.1926×0.1790 mm (H×V)
    结构特征:
    显示区域154.08×85.92 mm (H×V)可视区域156.7×89.1 mm (H×V)
    外观尺寸164.9×100 mm (H×V)外观厚度5.7±0.3 mm
    外观特征:
    外观形状平面矩形风景肖像风景模式
    宽高比16:9 (H:V)外观形状-
    安装孔位 :Without


    其它特征重量150g (Typ.)表面处理雾面


    三、群创7寸工业液晶模组AT070TN92 光学详情

    基本信息:面板亮度250 cd/m² (Typ.)对比度
    500:1 (Typ.) (透射)
    可视角度70/70/50/70 (Typ.)(CR≥10)光学模式TN,常白显示,透射式
    最佳视角6 o'clock反应时间10/15 (Typ.)(Tr/Td) (ms)
    色彩性能:
    白色色度Wx:0.310; Wy:0.330显示颜色262K/16.7M (6-bit / 6-bit + Dithering)
    色域50% NTSC (CIE1931)亮度变动1.33/1.43 (Typ./Max.)(9 points)


    四、群创7寸工业液晶模组AT070TN92 电子详情

    工作频率:60Hz
    翻转扫描:翻转 (水平/垂直)
    功率消耗:1.90W (Typ.)
    时序控制 (T-CON) :Embedded T-CON


    五、群创7寸工业液晶模组AT070TN92 背光详情

    背光特征:灯管类型WLED是否可换-灯管寿命20K(Min.) (Hours)
    数量3S9P灯管形状阵列位置侧入式光源
    灯管电气:电压输入9.3±0.6V电流输入170/180/200mA (Min./Typ./Max.)
    功耗1.674W (Typ.)
    接口特征:类型包含在屏信号接口中位置-灯管驱动


    六、群创7寸工业液晶模组AT070TN92 信号详情

    信号系统:Parallel RGB (1 ch, 6/8-bit)信号逻辑电压0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC
    信号电气:
    电压输入3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)电流输入4.0/20.0/0.2/0.2mA (Typ.)(ICC/IAVDD/IGH/IGL)
    功耗226mW (Typ.)
    接口特征:类型FPC位置-
    FPC详情:
    脚间距脚数数量接口定义
    0.5mm50pins1pcsDRGB-50P1C8B-115A


    七、群创7寸工业液晶模组AT070TN92 包装详情

    包装箱:
    数量重量尺寸 (L×W×H)
    50 pcs / 箱11.59±0.58 Kgs530×355×255 mm


  • 群创7寸工业液晶模组AT070TN92概况:

    群创 (Innolux) 推出的AT070TN92是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。AT070TN92典型特征为: 表面雾面,6/8位灰阶可选,风景模式,白光LED背光,宽屏,上/下,左/右翻转显示, DE/SYNC mode selectable, 2 in 1 FPC。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。AT070TN92推荐使用于便携式DVD,MP4 PMP,数码相框,网络电话。



    AT070TN92作为一款TN,常白显示,透射式液晶模组产品,AT070TN92可以提供250 cd/m²的显示亮度 500:1的透射对比度,以及70/70/50/70 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为6 o'clock,它的响应时间为10/15 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Dithering灰阶信号,AT070TN92可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了50% (CIE1931)。AT070TN92背面采用了3S9P WLED发光的侧入式光源,光源的使用寿命为20K小时,不含背光驱动。AT070TN92采用了Parallel RGB (1 ch, 6/8-bit)信号接口,总共50 pins,采用FPC连接,驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。



    AT070TN92于2009年Q3量产,当前生产状态为量产中。如果开发新产品想采用AT070TN92液晶模组,建议多了解一下关于AT070TN92的最新的生产状态信息和技术信息。AT070TN92所有参数值均以规格书为准,AT070TN92规格书和最新价格可以咨询杭州旭虹。
