一、群创液晶模组EJ101IA-01G 应用详情
基本信息 : | 制造商 | 群创（INNOLUX） | 型号 | EJ101IA-01G |
类型 | 液晶模组 a-Si TFT-LCD | 应用产品 | 平板电脑 | |
对角尺寸 | 10.1" | |||
应用环境 : | 存储温度 | -20 ~ 70 °C | 工作温度 | -10 ~ 60 °C |
RoHS | RoHS | |||
典型特征 : | 白光LED背光，端子倒装 | |||
二、群创液晶模组EJ101IA-01G 结构详情
像素特征 : | 解析度 | 1280(RGB)×800, WXGA | 点间距(mm) | 0.0565×0.1695 (H×V) |
像素排列 | RGB垂直条状 | 像素间距(mm) | 0.1695×0.1695 (H×V) [149PPI] | |
结构尺寸 : | 显示区域(mm) | 216.96(H) × 135.6(V) | 开口区域(mm) | - |
外观尺寸(mm) | 229.46(H) × 149.1(V) | 外观厚度(mm) | 2.5/4.66 (Typ./Max.) | |
外观特征 : | 物理形状 | 平面矩形 | 外观形状 | - |
宽高比 | 16:10 (H:V) | 风景肖像 | 风景模式 | |
安装方式 : | Without | |||
其它参数 : | 重量 | 183g (Typ.) | 表面处理 | Hard coating |
三、群创液晶模组EJ101IA-01G 光学详情
基本信息 : | 显示亮度 | 550 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
可视角度 | 85/85/85/85 (Typ.)(CR≥10) | 显示模式 | IPS，常黑显示，透射式 | |
最佳视角 | 全视角 | 响应时间(ms) | 10/15 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | X:0.310; Y:0.330 | 支持颜色 | 16.7M (6-bit + Hi-FRC) |
色温 | 6638K | 亮度均匀性 | 1.25/1.33 (Typ./Max.)(13 points) |
四、群创液晶模组EJ101IA-01G 电子详情
帧频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 2.86W (Typ.) |
五、群创液晶模组EJ101IA-01G 信号详情
信号电气 : | 电压供应 | 2.5/8.2/22/-7V (Typ.)(VDD/AVDD/VGH/VGL) | 电流供应 | 45/95/705/705mA (Typ.)(IDD/AIDD/IGH/IGL) | ||
信号类型 : | LVDS (1 ch, 8-bit) | 逻辑电压 | - | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 数量 | 脚数 | 脚距 | 脚定义 |
昆旺 | F62240-H1210B | 1 pcs | 40 pins | 0.5 mm | LVDS-40P1C8B-050D | |
六、群创液晶模组EJ101IA-01G 光源详情
光源特征 : | 光源类型 | WLED | 光源形状 | 阵列 | 位置 | 侧入式光源 |
数量 | 3S10P | 是否可换 | - | 灯管寿命 | 15K (Min.) 小时 | |
灯管电气 : | 电压供应 | 8.1/8.6/9.0V (Min./Typ./Max.) | 电流供应 | 200±20mA | ||
功耗 | 1.76W (Typ.) | |||||
接口特征 : | 位置 | - | 类型 | 包含在屏信号接口中 | ||
背光驱动 : | 无 | |||||
七、群创液晶模组EJ101IA-01G 包装详情
包装箱 : | 数量 | 重量 | 包装箱尺寸 |
34 pcs / 箱 | 10.32±0.52 Kgs | 530×367×260 mm (L×W×H) |
群创液晶模组EJ101IA-01G 概况：

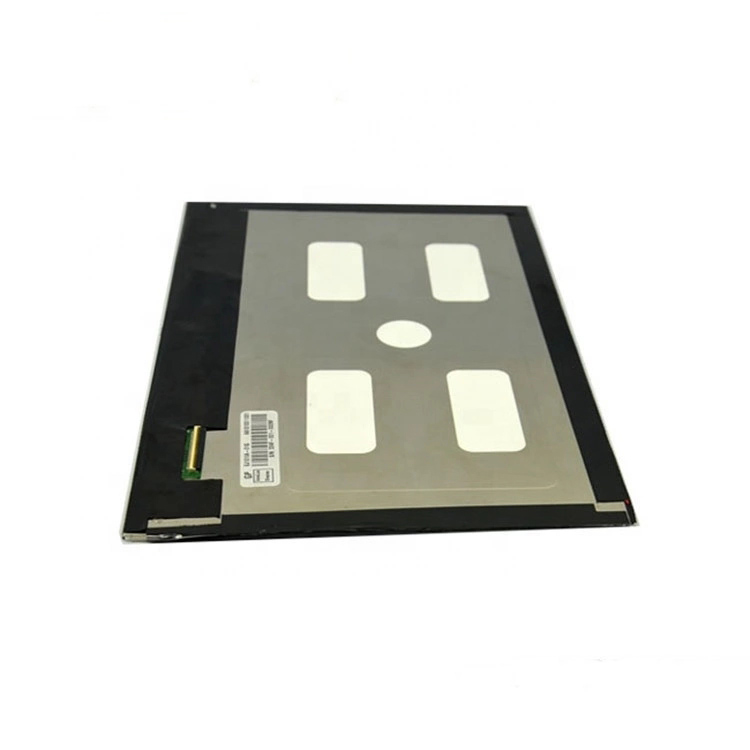

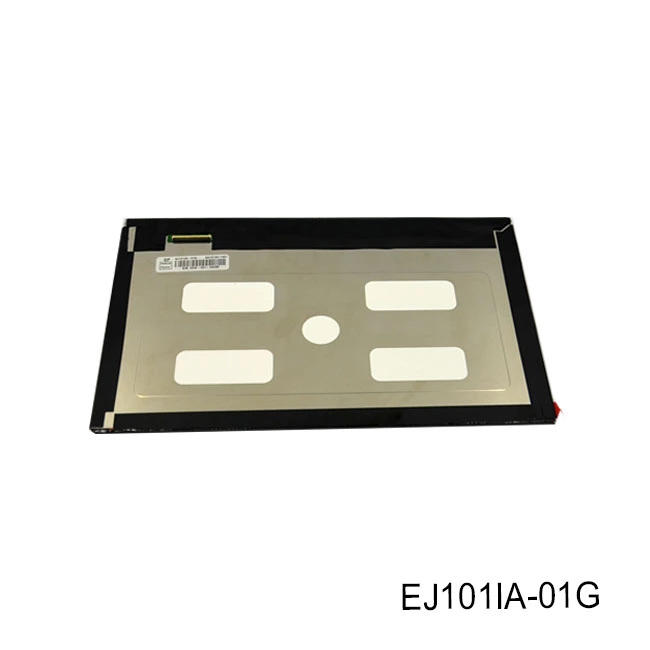

EJ101IA-01G是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。EJ101IA-01G的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。基于它白光LED背光，端子倒装等特征，EJ101IA-01G推荐使用于平板电脑。
EJ101IA-01G显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为229.46×149.1 (宽×高)×4.66(厚) mm，表面处理为Hard coating，产品净重183g (Typ.)。背光方面此产品采用了3S10P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。EJ101IA-01G采用了LVDS (1 ch, 8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为2.5/8.2/22/-7V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。
EJ101IA-01G于2012年Q3量产，当前生产状态为量产中。如果开发新产品想采用EJ101IA-01G液晶模组，建议多了解一下关于EJ101IA-01G的最新的生产状态信息和技术信息。EJ101IA-01G所有参数值均以规格书为准，EJ101IA-01G规格书和最新价格可以咨询杭州旭虹科技。
