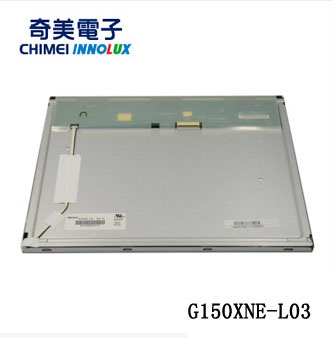

G150XNE-L03

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 15寸 >
  • G150XNE-L03
  • G150XNE-L03
  • 型号:G150XNE-L03
  • 品牌:奇美/CHIMEI
  • 尺寸:15寸
  • 分辨率:1024(RGB)×768 ,XGA
  • 亮度:300 cd/m² (Typ.)
  • 视角:88/88/88/88 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:2000:1 (Typ.) (透射)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G150XNE-L03为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、奇美15寸液晶模组G150XNE-L03应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    G150XNE-L03

    面板尺寸

    15"

    面板应用

    工业,医疗影像

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    -20 ~ 70 °C

    存储温度

    -30 ~ 70 °C

    RoHS状态

    RoHS

    耐振动性

    1.5G (14.7 m/s²)

    典型特征 :

    广色域,表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,背光寿命大于7万小时,信号端子正装,180度翻转显示

    生产情况 :

    量产中



    二、奇美15寸液晶模组G150XNE-L03结构详情

    像素特征 :

    像素数量

    1024(RGB)×768 ,XGA

    点间距

    0.099×0.297 mm(W×H)

    像素布局

    RGB垂直条状

    像素间距

    0.297×0.297mm(W×H)

    结构尺寸 :

    显示区域

    304.128(W)×228.096(H) mm

    可视区域

    307.4(W)×231.3(H) mm

    外观尺寸

    326.5(W)×253.5(H) mm

    外观厚度

    9.1±0.5 mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (W:H)

    外观形状

    -

    安装方式

    Side mounting holes (4-M3) on left, right bezel

    其它特征 :

    重量

    0.96/1.00Kgs (Typ./Max.)

    表面处理

    雾面,Hard coating (3H)



    三、奇美15寸液晶模组G150XNE-L03光学详情



    基本信息 :

    面板亮度

    250 cd/m² (Typ.)

    对比度

    2000:1 (Typ.) (透射)

    可视角度

    88/88/88/88 (Typ.)(CR≥10)

    光学模式

    NPVA,常黑显示,透射式

    最佳视角

    全视角

    反应时间

    16/7(Typ.)(Tr/Tf) (ms)

    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K/16.2M (6-bit / 6-bit + FRC)

    色域

    72% NTSC (CIE1931)

    亮度变动

    1.25/1.33(Typ./Max.)(9 points)



    四、奇美15寸液晶模组G150XNE-L03电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    功率总耗 :

    7.4W (Typ.)



    五、奇美15寸液晶模组G150XNE-L03背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    -

    灯管寿命

    70K(Typ.) (Hours)

    数量

    -

    灯管形状

    -

    位置

    侧入式光源

    WLED驱动电气 :

    电压输入

    12.0±1.2V

    电流输入

    0.29±0.35A

    功率消耗

    3.5/4.2W (Typ./Max.)

    接口特征 :

    类型

    端子

    灯管驱动

    含LED驱动器

    接口详情:

    型号

    脚距

    脚数

    数量

    CI4205M2HRP-NH

    1.25 mm

    5 pins

    1 pcs



    六、奇美15寸液晶模组G150XNE-L03信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)


    电压输入

    3.3V (Typ.)

    电流输入

    800/960mA (Typ./Max.)

    接口特征 :

    类型

    端子

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    -

    -

    1.25 mm

    20pins

    1 pcs

    LVDS-20P1C8B-060F



    七、奇美15寸液晶模组G150XNE-L03包装详情



    包装箱:

    数量

    重量

    尺寸 (L×W×H)

    16 pcs / 箱

    18.0Kgs

    511×420×360 mm (L×W×H)



  • 奇美15寸液晶模组G150XNE-L03概况:

    群创 (Innolux) 推出的G150XNE-L03是一款采用a-Si TFT-LCD技术的15.0英寸液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。G150XNE-L03典型特征为: 广色域,表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,背光寿命大于7万小时,信号端子正装,180度翻转显示。它的工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 70°C,耐振动性为1.5G (14.7 m/s²)。G150XNE-L03推荐使用于工业。


    G150XNE-L03作为一款NPVA,常黑显示,透射式液晶模组产品,G150XNE-L03可以提供250 cd/m²的显示亮度 2000:1的透射对比度,以及88/88/88/88 (Typ.)(CR≥10)(L/R/U/D)的可视角度,最佳观看角度为全视角,它的响应时间为16/7 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号,G150XNE-L03可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。G150XNE-L03背光采用了WLED发光的侧入式光源,光源的使用寿命为70K小时,含LED驱动器。G150XNE-L03采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G150XNE-L03于2017年Q1量产,当前生产状态为量产中。如果开发新产品想采用G150XNE-L03液晶模组,建议多了解一下关于G150XNE-L03的最新的生产状态信息和技术信息。G150XNE-L03所有参数值均以规格书为准,G150XNE-L03规格书和最新价格可以咨询杭州旭虹。
