1、我公司G121X1-L03为群创（奇美）光电原厂原装全新液晶屏A规液晶屏；质量符合群创（奇美）光电原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、奇美12.1寸液晶模组G121X1-L03应用特征
基本信息 : | 制造商 | 奇美 | 面板型号 | G121X1-L03 |
面板尺寸 | 12.1" | 面板应用 | 工业，车载显示，游戏 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 80 °C | 存储温度 | -40 ~ 85 °C |
RoHS状态 | RoHS | 耐振动性 | 1.0G (9.8m/s²) | |
典型特征 : | 表面镜面，6/8位灰阶可选，广视角，风景模式，宽温，高亮度，背光易换，白光LED背光，背光寿命大于5万小时，信号端子正装，上、下、左、右翻转显示 | |||
生产情况 : | 量产中 | |||
二、奇美12.1寸液晶模组G121X1-L03 结构详情
像素特征 : | 像素数量 | 1024(RGB)×768 ,XGA | 点间距 | 0.080×0.240 mm(W×H) |
像素布局 | RGB垂直条状 | 像素间距 | 0.240×0.240mm(W×H) | |
结构尺寸 : | 显示区域 | 245.76(H) × 184.32(V)mm | 可视区域 | 249.0(H) × 187.5(V)mm |
外观尺寸 | 260.5(H) × 204(V) mm | 外观厚度 | 8.4±0.5 mm(Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观形状 | -- | |
安装方式 | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 重量 | 510/540g (Typ./Max.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
三、奇美12.1寸液晶模组G121X1-L03光学详情
基本信息 : | 面板亮度 | 600 cd/m² (Typ.) | 对比度 | 700:1 (Typ.) (透射) |
可视角度 | 80/80/70/70 (Typ.)(CR≥10) | 光学模式 | TN，常白显示，透射式 | |
最佳视角 | - | 反应时间 | 5/11(Typ.)(Tr/Tf) (ms) | |
色彩性能 : | 白色色度 | Wx:0.313; Wy:0.329 | 显示颜色 | 262K/16.2M (6-bit / 6-bit + FRC) |
色域 | 63% NTSC (CIE1931) | 亮度变动 | 1.25/1.40 (Typ./Max.)(5 points) |
四、奇美12.1寸液晶模组G121X1-L03电子详情
工作频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 11.8W (Typ.) |
五、奇美12.1寸液晶模组G121X1-L03背光详情
背光特征 : | 灯管类型 | WLED | 是否可换 | Replaceable | 灯管寿命 | 50K(Typ.) (Hours) | ||
数量 | - | 灯管形状 | - | 位置 | 侧入式光源（底部） | |||
WLED驱动电气 : | 电压输入 | 12.0±5.0V | 电流输入 | 700/830/900mA (Min./Typ./Max.) | ||||
功率消耗 | 10.0W (Typ.) | |||||||
接口特征 : | 类型 | 端子 | 灯管驱动 | 含LED驱动器 | ||||
六、奇美12.1寸液晶模组G121X1-L03信号详情
信号系统 : | LVDS (1 ch, 6/8-bit) | |||||
电压输入 | 3.3/5.0V (Typ.)(VCC) | 电流输入 | 540/400mA (Typ.)(3.3/5.0V) | |||
功率消耗 | 2.0W (Typ.) | |||||
接口特征 : | 类型 | 端子 | ||||
端子详情 : | 品牌 | 型号 | 脚间距 | 脚数 | 数量 | 接口定义 |
- | - | 1.25 mm | 20pins | 1 pcs | LVDS-20P1C8B-105A | |
七、奇美12.1寸液晶模组G121X1-L03包装详情
包装箱： | 数量 | 重量 | 尺寸 (L×W×H) |
16 pcs / 箱 | 15Kgs | 465×362×314 mm (L×W×H) |
奇美12.1寸液晶模组G121X1-L03概况：

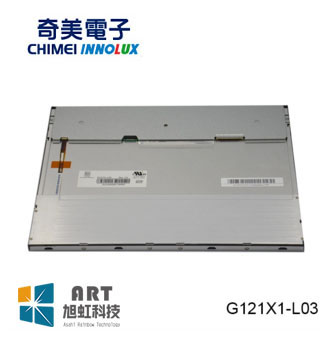

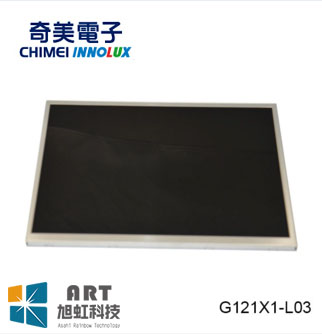

G121X1-L03是群创 (Innolux)推出的一款12.1英寸a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。G121X1-L03工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。G121X1-L03特征: 表面镜面，6/8位灰阶可选，广视角，风景模式，宽温，高亮度，背光易换，白光LED背光，背光寿命大于5万小时，信号端子正装，上/下,左/右翻转显示， Contrast ratio in daylight (120:1)。G121X1-L03推荐应用于车载显示，工业，游戏。
G121X1-L03作为一款TN，常白显示，透射式液晶模组产品，G121X1-L03可以提供600 cd/m²的显示亮度 700:1的透射对比度，以及80/80/70/70 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为5/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号，G121X1-L03可以显示262K/16.2M颜色，其显示的色彩饱和度也达到了63% (CIE1931)。G121X1-L03背光采用了WLED发光的侧入式光源(底部)，光源的使用寿命为50K小时，含LED驱动器。G121X1-L03采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3/5.0V (Typ.)(VCC)。它的典型垂直刷新率Fv为60Hz。
G121X1-L03于2010年Q1量产，当前生产状态为量产中。如果开发新产品想采用G121X1-L03液晶模组，建议多了解一下关于G121X1-L03的最新的生产状态信息和技术信息，G121X1-L03所有参数值均以规格书为准，G121X1-L03规格书和最新价格可以咨询杭州旭虹。
