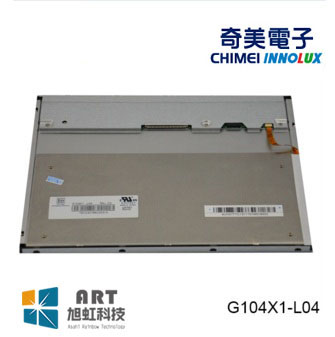

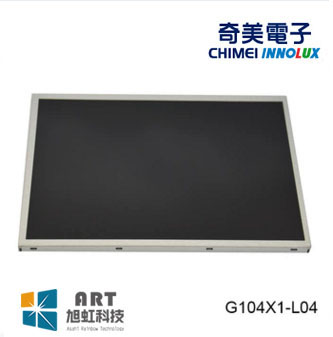

G104X1-L04

您现在的位置:首页 > 液晶屏产品 > 奇美液晶屏 > 10.4寸 >
  • G104X1-L04
  • G104X1-L04
  • 型号:G104X1-L04
  • 品牌:奇美/CHIMEI
  • 尺寸:10.4寸
  • 分辨率:1024(RGB)×768 , WXGA
  • 亮度:500 cd/m² (Typ.)
  • 视角:88/88/88/88(Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1 (Typ.) (透射)
  • 工作温度:30 ~ 80 °C
  • 是否量产:已停产
  • 技术参数
  • 产品描述
  •  1、我公司G104X1-L04为群创(奇美)光电原厂原装全新液晶屏A规液晶屏;质量符合群创(奇美)光电原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    温馨提示:奇美10.4寸全视角液晶屏G104X1-L04已经停产 ,我司备货批量已出完,只剩下几片样品,建议兼容替代款G104XCE-L01


    一、奇美10.4寸全视角工控液晶模组G104X1-L04应用特征



    基本信息 :

    制造商

    奇美

    面板型号

    G104X1-L04

    面板尺寸

    10.4”

    面板应用

    工业

    面板类型

    a-Si TFT-LCD , 液晶模组



    工作环境 :

    工作温度

    30 ~ 80 °C

    存储温度

    -30 ~ 80 °C

    RoHS状态

    RoHS

    耐振动性

    1.5G (14.7 m/s²)

    典型特征 :

    表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,背光易换,白光LED背光,背光寿命大于5万小时,180°翻转显示



    二、奇美10.4寸全视角工控液晶模组G104X1-L04结构详情

    像素特征 :

    像素数量

    1024(RGB)×768 , WXGA

    点间距

    0.0685×0.2055 (H×V) mm

    像素布局

    RGB垂直条状

    像素间距

    0.2055×0.2055 mm (H×V)

    结构尺寸 :

    显示区域

    210.4(H) × 157.8(V)mm

    可视区域

    215.4(H) × 161.8(V)mm

    外观尺寸

    225.5(H) × 176.3(V) mm

    外观厚度

    7.96 /9.2(Typ./Max.) mm

    外观特征 :

    外观形状

    平面矩形

    风景肖像

    风景模式

    宽高比

    4:3 (H:V)

    外观形状

    --

    安装方式

    Face mounting holes (4-Ф2.8) on left, right bezel

    其它特征 :

    重量

    430±50g

    表面处理

    雾面



    三、奇美10.4寸全视角工控液晶模组G104X1-L04光学详情



    基本信息 :

    面板亮度

    500 cd/m² (Typ.)

    对比度

    1000:1 (Typ.) (透射)

    可视角度

    88/88/88/88(Typ.)(CR≥10)

    光学模式

    Super MVA,常黑显示,透射式

    最佳视角

    全视角

    反应时间

    14/11(Typ.)(Tr/Td) (ms)

    色彩性能 :

    白色色度

    Wx:0.313; Wy:0.329

    显示颜色

    262K/16.2M (6-bit / 6-bit + FRC)

    色域

    55% NTSC (CIE1931)

    亮度变动

    1.25/1.40(Typ./Max.)(5 points)



    四、奇美10.4寸全视角工控液晶模组G104X1-L04电子详情

    工作频率 :

    60Hz

    翻转扫描 :

    翻转 (180°)

    功率总耗

    7.9W(Typ.)



    五、奇美10.4寸全视角工控液晶模组G104X1-L04背光详情

    背光特征 :

    灯管类型

    WLED

    是否可换

    Replaceable

    灯管寿命

    50K(Typ.) (Hours)

    数量

    -

    灯管形状

    -

    位置

    侧入式光源

    WLED驱动电气 :

    电压输入

    12.0±5.0V

    电流输入

    0.5/0.6A (Typ./Max.)

    功率消耗

    6.0/7.2W (Typ./Max.)

    接口特征 :

    类型

    端子

    灯管驱动

    含LED驱动器



    接口详情 :

    数量

    脚数

    脚间距

    1pcs

    10pins

    1.0mm



    六、奇美10.4寸全视角工控液晶模组G104X1-L04信号详情

    信号系统 :

    LVDS (1 ch, 6/8-bit)

    信号电气 :

    电压输入

    3.3V (Typ.)

    电流输入

    570±50mA

    功率消耗

    1.9/2.05W (Typ./Max.)

    接口特征 :

    类型

    端子

    端子详情 :

    品牌

    型号

    脚间距

    脚数

    数量

    接口定义

    航空电子

    FI-XB30SRL-HF11

    1 mm

    40pins

    1 pcs

    LVDS-30P1C8B-085A



    七、奇美10.4寸全视角工控液晶模组G104X1-L04包装详情



    包装箱:

    数量

    重量

    尺寸 (L×W×H)

    18 pcs / 箱

    11.23 Kgs

    465×362×314 mm (L×W×H)



  • 奇美10.4寸全视角工控液晶模组G104X1-L04概况:

    G104X1-L04是群创 (Innolux)推出的一款10.4英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。G104X1-L04工作温度为 -30 ~ 70°C,存储温度为 -30 ~ 80°C,耐振动性为1.5G (14.7 m/s²)。G104X1-L04特征为: 表面雾面,6/8位灰阶可选,广视角,风景模式,宽温,背光易换,白光LED背光,背光寿命大于5万小时,180度翻转显示, Rev.C1:Haze 25%; Rev.C2:Haze 22%。G104X1-L04推荐应用于工业。


    G104X1-L04作为一款Super MVA,常黑显示,透射式液晶模组产品,G104X1-L04可以提供500 cd/m²的显示亮度 1000:1的透射对比度,以及88/88/88/88 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为14/11 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit / 6-bit + FRC灰阶信号,G104X1-L04可以显示262K/16.2M颜色,其显示的色彩饱和度也达到了55% (CIE1931)。G104X1-L04背光采用了WLED发光的侧入式光源,光源的使用寿命为50K小时,含LED驱动器。G104X1-L04采用了LVDS (1 ch, 6/8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。


    G104X1-L04于2010年Q1量产,当前生产状态为量产中。如果开发新产品想采用G104X1-L04液晶模组,建议多了解一下关于G104X1-L04的最新的生产状态信息和技术信息,G104X1-L04所有参数值均以规格书为准,G104X1-L04规格书和最新价格可以咨询杭州旭虹。
