京东方在每两年就斥巨资扩张建厂的同时，所用的设备大部分都是从日本、韩国进口。为拿下苹果这个大客户，又花了约1.57亿从韩国SNU进口蒸镀设备。虽然目前京东方与这些设备供应商具有稳定的合作关系，但是一方面竞争对手也在韩国，另一方面，在国际贸易不容乐观的大环境下，如果设备的控制权一直掌握在别的国家手中，那么技术OLED的技术再高超，也确实存在短板，风险很大。质疑者一方面处于技术的质疑，另一方也是对于每年京东方将营收的15%投入到研发经费和庞大的研发团队的质疑。
京东方从1993年，从一个连续亏损7年的北京电子管（京东方前身），经过25年发展到今天，LCD出货量第一，市场占有率达22.3%，实现AMOLED量产，打破三星垄断，离不开资金的支持。京东方从2005年开始，重心往液晶面板业务转移后，每年投入15%营收进行研发，并且京东方还处于严重的亏损状态，到2015年，已经累计亏损了75亿元，每年靠政府资金补贴，收到多方面质疑。而面对三星、LG已经实现研发、营收良性循环，京东方投入的研发似乎在背水一战。
所幸京东方没有辜负众望，也用实际行动回复了这些质疑之声。根据2018年，11月京东方公布的新专利来看，京东方除了在众所周知已经撵上脚步的显示器、OLED的设计制造技术上面继续有突破外，还在显示屏的蒸镀技术上也开始了零突破，OLED技术又加筹码。
在这之前，我们先来简单了解蒸镀设备在一个显示器和OLED制作工艺的重要性。蒸镀其实类似于蒸发，只不过将水蒸气换成要要加热蒸镀的材料，将蒸镀材料熔化或者升华成原子、分子或者原子团的蒸汽，然后凝结到基板表面成膜，从而形成OLED器件，并且蒸镀是在真空中进行。

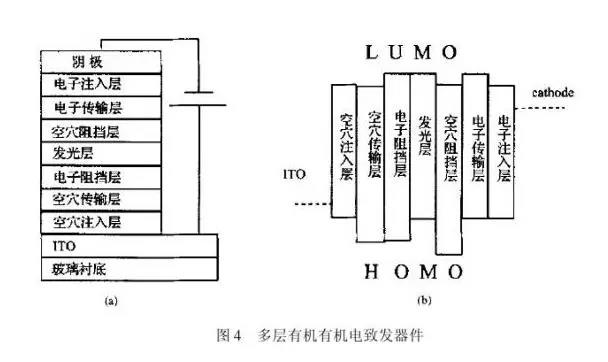

其实一个显示器的制造就是多个功能层的叠加，每一层实现的功能不同，最终呈现的就是一个完整的、非常薄的显示屏，每一层的形成都需要用到蒸镀技术。那么一个OLED屏幕，则需要经过低温多晶硅（LTPS）、蒸镀、封装、单元、模块等5个主要过程，这其中，蒸镀过程则是这五块工艺的核心工艺。

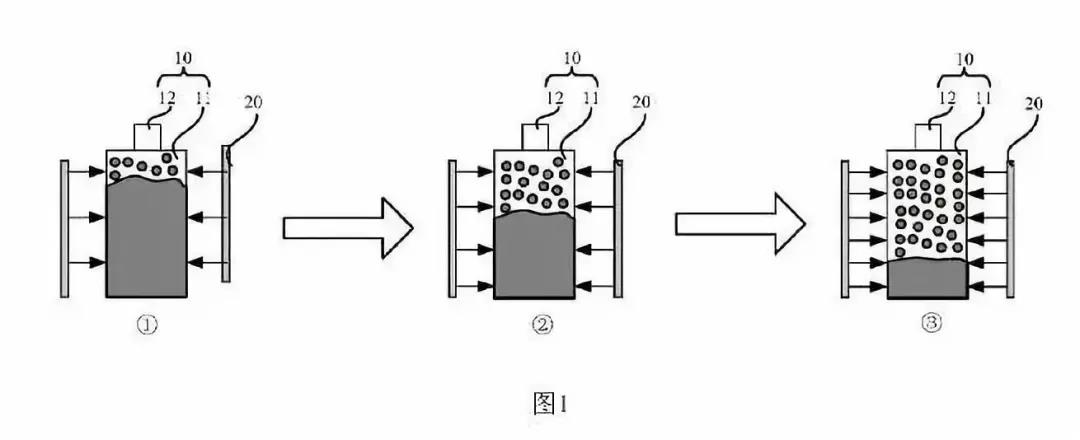

对于一个蒸镀工艺来讲，最重要的则是用于蒸发材料的蒸发源，那么蒸发源的能量更加有效、更加均匀则是重点。在2018年11月京东方公开的专利中，公开了一种蒸发源的改进技术，这种蒸发源经过京东方的设计，加上特有的调热原件，大幅提高了蒸镀精度。
其实2018年11月公布的蒸镀设备已经趋向于成熟，早在京东方布局OLED屏的同时，在2009年与合肥合力建立了合肥鑫晟光电科技公司，这家公司除了经营薄膜晶体管液晶显示器及配套产品以外，重心则是在蒸镀设备的创新上。而京东方多数关于蒸发设备和蒸发源的技术积累，都是与合肥鑫晟合作进行。从两家公司申请的关于蒸镀设备和蒸发源专利公开时间来看，最早也是从2018年1开始的，也就是说，目前蒸镀技术已经趋于成熟，未来京东方的蒸镀设备将不再依赖日韩企业。
