G190SF01 V0

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 其他尺寸 >

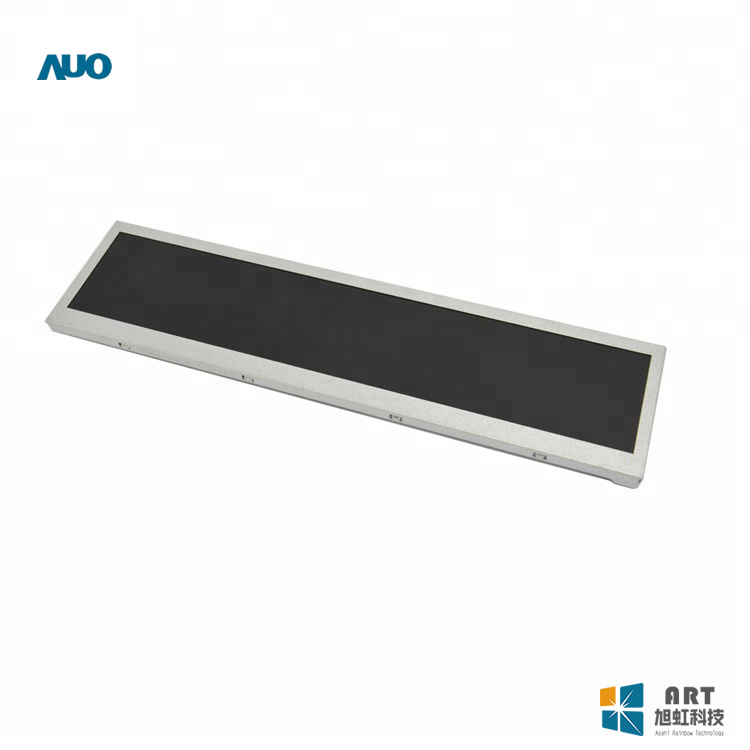

  • G190SF01 V0正面图
  • G190SF01 V0反面图
  • 型号:G190SF01 V0
  • 品牌:友达/auo
  • 尺寸:19英寸
  • 分辨率:1680(RGB)×342
  • 亮度:300 cd/m² (Typ.)
  • 视角:89/89/89/89 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:2000 : 1 (Typ.) (透射)
  • 工作温度:0 ~ 60 °C
  • 技术参数
  • 产品描述
  • 1、我公司G190SF01 V0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,


    一、友达19寸工业液晶模组G190SF01 V0应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    G190SF01 V0

    a-Si TFT-LCD , 液晶模组

    G190SF01 V.0

    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    0 ~ 60 °C

    -20 ~ 60 °C

    -

    适用于:

    工业,切割条形屏

    典型特征:

    广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,超宽屏 ,信号端子正装

    备注信息:

    1/3 Cut of   22"



    二、友达19寸工业液晶模组G190SF01 V0结构特征

    屏幕尺寸:

    19.0英寸   (22.0英寸   1/3切割)

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    1680(RGB)×342

    RGB垂直条状

    0.094×0.282

    0.282×0.282

    结构尺寸:

    显示尺寸mm

    可视尺寸mm

    外观尺寸mm

    外观厚度(mm)

    473.76(H) ×   96.44(V)

    477.7(H) ×   100.44(V)

    493.7(H) ×   124.8(V)

    18.5 (Max.) mm

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    >3:1 (H:V)

    风景模式

    -

    安装方式:

    Side mounting   holes (4-M3) on left, right bezel

    其它参数 :

    重量

    1.50Kgs (Typ.)

    表面处理

    雾面,Hard coating (3H)



    三、友达19寸工业液晶模组G190SF01 V0光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    300 cd/m² (Typ.)

    P-MVA,常黑显示,透射式

    2000:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    89/89/89/89   (Typ.)(CR≥10)

    全视角

    15/5   (Typ.)(Tr/Td); 8 (Typ.)(G to G) ms

    色度

    Wx:0.313;   Wy:0.329

    色彩性能:

    色域

    颜色数量

    亮度均匀性

    72% NTSC   (CIE1931)

    16.7M (6-bit +   Hi-FRC)

    1.25/1.33 (Typ./Max.)(9   points)



    四、友达19寸工业液晶模组G190SF01 V0电子特征

    刷新频率:

    60Hz

    翻转扫描:

    No

    功率消耗 :

    18.0W (Typ.)



    五、友达19寸工业液晶模组G190SF01 V0信号详情

    背光特征:

    灯管类型

    WLED

    数量

    8S5P

    灯管寿命

    50K(Min.)   (Hours)

    是否可换

    -

    灯管形状

    5串

    位置

    侧入式光源(底部)

    接口特征 :

    类型

    端子

    位置

    -

    灯管驱动

    含LED驱动器

    接口详情

    品牌

    型号

    脚间距

    脚数

    数量


    信盛精工

    MS24049HJ

    1.25 mm

    9 pins

    1 pcs

    驱动电气:

    电压输入

    12.0V (Typ.)

    电流输入

    1A (Typ.)

    功耗

    12.0W (Typ.)



    六、友达19寸工业液晶模组G190SF01 V0发光详情

    信号系统:

    LVDS (2 ch,   8-bit)

    信号逻辑电压

    -

    信号电气:

    电压输入

    5.0V (Typ.)

    电流输入

    1.2A (Typ.)

    功耗

    6.0W (Typ.)

    接口特征:

    类型

    端子

    位置

    背面


    端子详情:

    品牌

    型号

    脚间距

    脚数

    数量

    航空电子

    FI-XB30SRL-HF11

    1.0mm

    30pins

    1pcs



    七、友达19寸工业液晶模组G190SF01 V0包装详情

    包装箱:

    数量

    重量

    尺寸 (L×W×H)

    10 pcs /

    -

    564×320×228 mm   (L×W×H)



  • 友达19寸工业液晶模组G190SF01 V0概况:

    G190SF01 V0 (别名: G190SF01 V.0)是友达 (AUO)推出的一款19.0英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。G190SF01 V0工作温度为 0 ~ 60°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。典型特征: 广色域,表面雾面,广视角,风景模式,白光LED背光,背光寿命大于5万小时,超宽屏,信号端子正装, 1/3 Cut of 22"。G190SF01 V0推荐应用于工业,切割条形屏。



    G190SF01 V0作为一款P-MVA,常黑显示,透射式液晶模组产品,G190SF01 V0可以提供300 cd/m²的显示亮度 2000:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为15/5 (Typ.)(Tr/Td); 8 (Typ.)(G to G) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。背光方面此产品采用了8S5P WLED发光的侧入式光源(底部),光源的使用寿命为50K小时,含LED驱动器。G190SF01 V0采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    G190SF01 V0于2011年Q3量产,于2019年Q4停产,当前生产状态为量产中。如果开发新产品想采用G190SF01 V0液晶模组,建议多了解一下关于G190SF01 V0的最新的生产状态信息和技术信息,G190SF01 V0规格书和最新价格可以咨询杭州旭虹。
