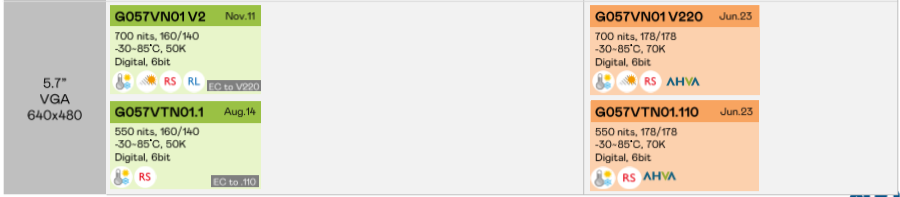

G057VN01 V220是G057VN01 V2升级版的，可兼容替代使用，视角从原来的80/80/70/70升级成全视角89/89/89/89，背光寿命从原来的50k小时升级成70k小时，其他参数基本上没变，故原来项目用G057VN01 V2可以直接G057VN01 V220替代使用。
一、友达液晶模组G057VN01 V220 应用详情
基本信息 ： | 面板品牌 | 友达AUO | 面板型号 | G057VN01 V220 |
面板尺寸 | 5.7英寸 | 面板应用 | 工业 | |
面板类型 | a-Si TFT-LCD , 液晶模组 | |||
工作环境 : | 工作温度 | -30 ~ 85 °C | 存储温度 | -30 ~ 85 ° |
RoHS状态 | RoHS | 耐振动性 | 1.5G (14.7 m/s²) | |
典型特征 : | 宽温，高亮度，背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，上/下，左/右翻转显示，表面雾面 | |||
二、友达液晶模组G057VN01 V220 结构详情
像素特征 : | 像素数量 | 640(RGB)×480, VGA | 点间距 | 0.060×0.180 mm (H×V) |
像素布局 | RGB垂直条状 | 像素间距 | 0.180×0.180 mm (H×V) [141PPI] | |
结构尺寸 : | 显示区域 | 115.2×86.4 mm (H×V) | 可视区域 | 118.2×89.4 mm (H×V) |
外观尺寸 | 144×104.6 mm (H×V) | 外观厚度 | 12.3/12.8 (Typ./Max.) mm | |
外观特征 : | 外观形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比 | 4:3 (H:V) | 外观样式 | - | |
安装孔位 : | Rear mounting holes (4-Φ2.6) | |||
其它特征 : | 重量 | 150/165g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
三、友达液晶模组G057VN01 V220 光学详情
基础信息 : | 显示亮度 | 700 cd/m² (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 显示模式 | AHVA，常黑显示，透射式 | |
推荐视角 | 全视角 | 响应时间(ms) | 15/10 (Typ.)(Tr/Td) | |
色彩性能 : | 白色坐标 | Wx:0.313; Wy:0.329 | 支持颜色 | 262K (6-bit) |
色温 | 6485K | 亮度均匀性 | 1.33 (Max.)(5 points) | |
显示性能 : | 室外可视性 | 是 | 透射度 | - |
四、友达液晶模组G057VN01 V220 电子详情
帧频率 : | 60Hz |
翻转扫描 : | 翻转 (水平/垂直) |
功率总耗 : | TBD |
驱动IC : | 已邦定 ST5043DA + ST589IDA |
时序控制 (T-CON) : | Embedded T-CON |
五、友达液晶模组G057VN01 V220 信号详情
信号电气 : | 电压供应 | 3.3V (Typ.) | 电流供应 | - | ||
信号类型 : | CMOS (1 ch, 6-bit) | 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||

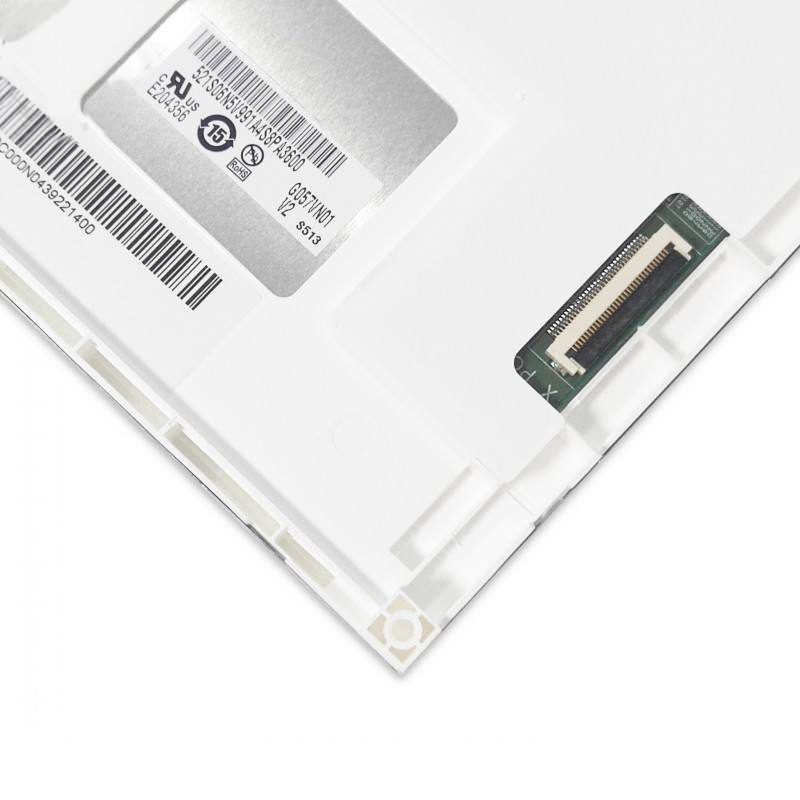

接口特征 : | 位置 | 类型 | 端子 | |||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
庆良 | 089H33-000100-G2-R | 0.5 mm | 33 pins | 1 pcs | DRGB-33P1C6B-010A | |
六、友达液晶模组G057VN01 V220 光源详情
光源特征 : | 光源类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
是否可换 | Replaceable | 形状 | - | 寿命 | 70K (Min.) Hours | |
灯管电气 : | 电压供应 | 30/34V (Typ./Max.) | 电流供应 | 45mA (Typ.) | ||
功率消耗 | 1.35/1.53W (Typ./Max.) | |||||
接口特征 : | 位置 | - | 类型 | 端子 | ||
接口详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
日压端子 | SM06B-SRKS-G-TB | 1.0 mm | 6 pins | 1 pcs | ||
光源驱动 : | 含LED驱动器 | |||||
驱动电气 : | 电压供应 | 9.0/12.0/20.0V (Min./Typ./Max.) | 电流供应 | - | ||
七、友达液晶模组G057VN01 V220 包装详情
包装箱 : | 数量 | 重量 | 尺寸 |
60 pcs / box | 12.95 Kgs (Max.) | 528×348×265 mm (L×W×H) |
友达液晶模组G057VN01 V220概况：

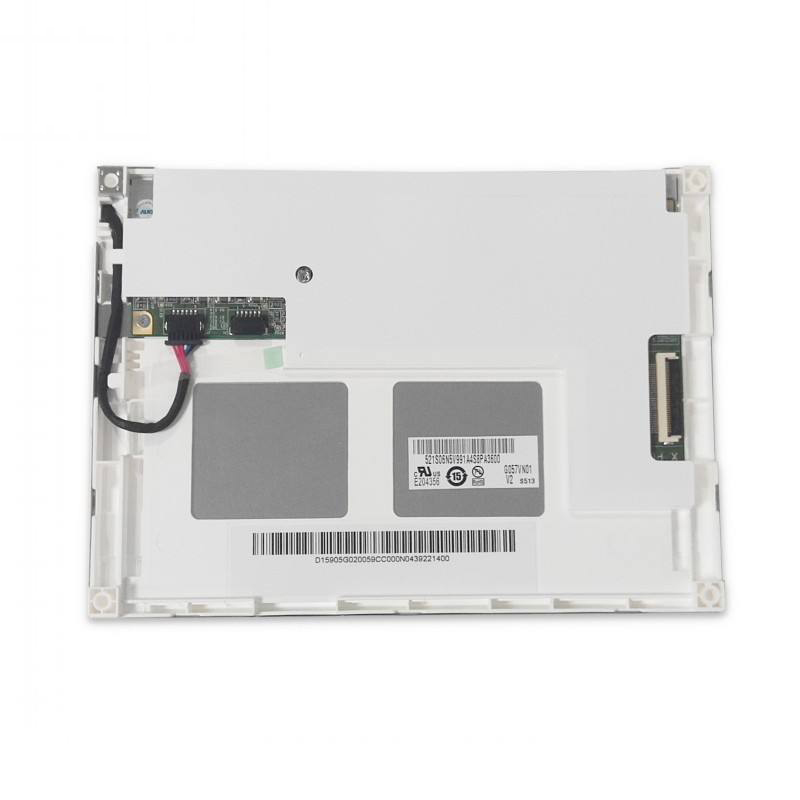

G057VN01 V220友达 (AUO) TFT-LCD的5.7英寸液晶显示屏，装配有WLED背光，含LED驱动器背光驱动，无触摸。宽温，高亮度，背光易换，白光LED背光，寿命大于7万小时，含LED驱动器，上/下,左/右翻转显示，表面雾面。它的工作温度为 -30 ~ 85°C，存储温度为 -30 ~ 85°C，耐振动性为1.5G (14.7 m/s²)。G057VN01 V220适合应用于工业。G057VN01 V220已邦定ST5043DA + ST589IDA驱动IC。
G057VN01 V220显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为115.2×86.4 (宽×高) mm，可视尺寸为118.2×89.4 (宽×高) mm，外观尺寸为144(宽)×104.6(高)×12.8(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重150/165g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动器。G057VN01 V220采用了CMOS (1 ch, 6-bit)信号接口，总共33 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G057VN01 V220于2023年Q2量产，当前生产状态为量产中。如果开发新产品想采用G057VN01 V220液晶模组，建议多了解一下关于G057VN01 V220的最新的生产状态信息和技术信息。G057VN01 V220所有参数值均以规格书为准，G057VN01 V220规格书和最新价格可以咨询杭州旭虹。
