1、我公司G215HAN01.201为友达光电原厂原装全新液晶屏A规液晶屏；质量符合原厂的质量协议及技术协议标准(简称IIS准）；
2、正常使用下，液晶屏自售出之日起予以保修1年，

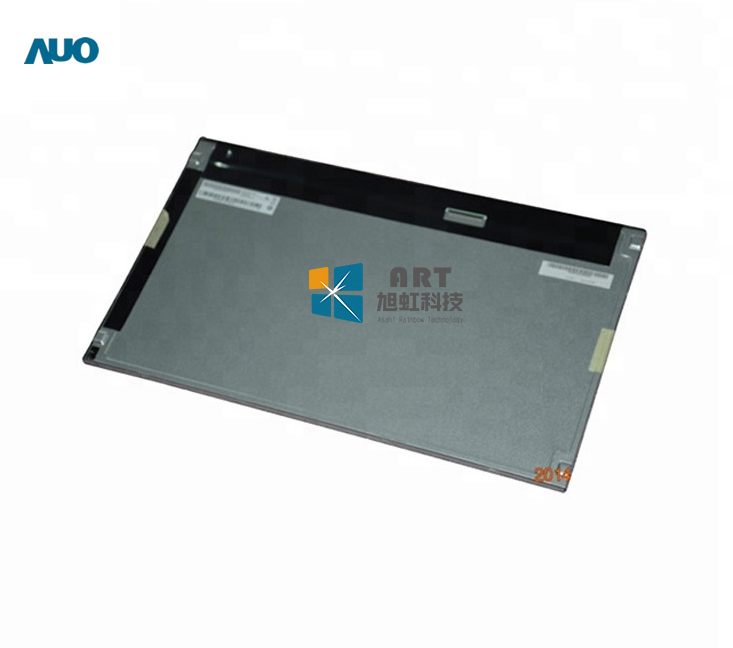

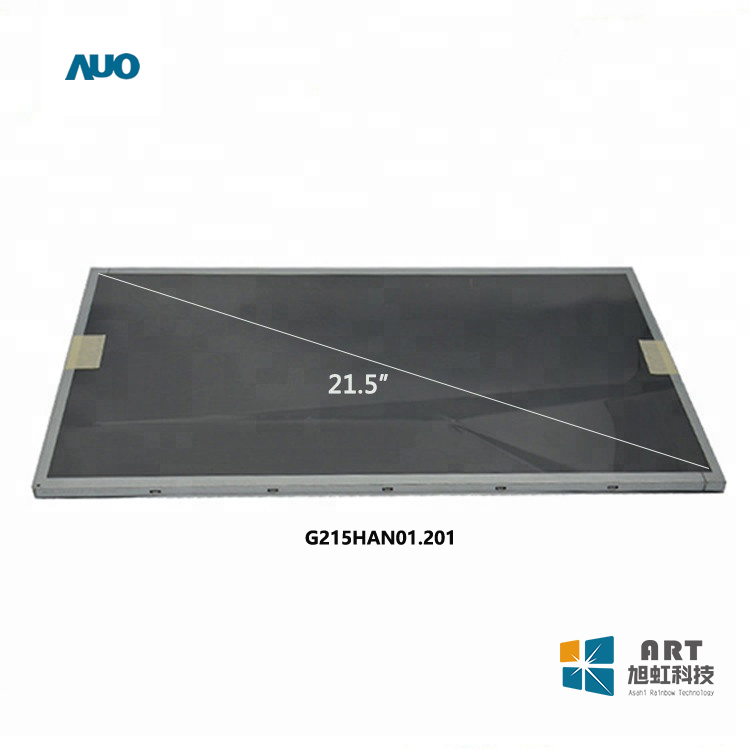

一、友达21.5寸工业液晶模组G215HAN01.201应用特征
基本信息： | 品牌 | 型号 | 屏幕类型 | 其它名称 |
友达 | G215HAN01.201 | a-Si TFT-LCD , 液晶模组 | - | |
最大额定： | RoHS | 工作温度 | 存储温度 | 抗振能力 |
RoHS | -10 ~ 60 °C | -20 ~ 60 °C | 1.5G (14.7 m/s²) | |
适用于： | 工业，医疗影像 | |||
典型特征： | 广色域，表面雾面，广视角，风景模式，白光LED背光，宽屏，背光寿命大于5万小时，信号端子倒装 | |||
二、友达21.5寸工业液晶模组G215HAN01.201结构特征
屏幕尺寸： | 21.5吋 | |||
像素特征： | 分辨率 | 像素配置 | 点间距(mm) | 像素间距(mm) |
1920(RGB)×1080 , FHD | RGB垂直条状 | 0.08265×0.24795 (H×V) | 0.24795×0.24795 (H×V) | |
结构尺寸： | 显示尺寸(H×V) | 可视尺寸(H×V) | 外观尺寸(H×V) | 外观厚度(mm) |
476.064(H) × 267.786(V) | 479.8(H) × 271.3(V) | 497.6(H) × 292.2(V) | 11.0 (Max.) | |
外观特征： | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9(H:V) | 风景模式 | - | |
安装孔位： | Side mounting holes (4-M3) on left, right bezel | |||
其他参数： | 重量 | 表面处理 | ||
1.74Kgs (Typ.) | 雾面，Hard coating (3H) | |||
三、友达21.5寸工业液晶模组G215HAN01.201光学特征
基本信息： | 亮度(cd/m²) | 光学模式 | 对比度 |
300 cd/m² (Typ.) | AHVA，常黑显示，透射式 | 1000:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳视角 | 响应速度 | |
89/89/89/89 (Typ.)(CR≥10) | 全视角 | 12/10 (Typ.)(Tr/Td) | |
色度 | Wx:0.313; Wy:0.329 | ||
色彩性能： | 色域 | 颜色数量 | 亮度均匀性 |
72% NTSC (CIE1931) | 16.7M (6-bit + Hi-FRC) | 1.18/1.25 (Typ./Max.)(9 points) | |
四、友达21.5寸工业液晶模组G215HAN01.201电子特征
刷新频率： | 60Hz |
翻转扫描： | No |
五、友达21.5寸工业液晶模组G215HAN01.201信号详情
信号电气： | 输入电流 | 0.46/0.55A (Typ./Max.) | 输入电压 | 5.0V (Typ.) | ||
功率消耗 | 2.3/2.75W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征： | 位置 | - | 类型 | 端子 | ||
信号详情： | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
信盛精工 | MSBKT2407P30HB | 1.0 mm | 30pins | 1 pcs | - | |
六、友达21.5寸工业液晶模组G215HAN01.201发光详情
灯管特征： | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K(Min.) (Hours) | |
灯管驱动： | 无 | |||||
七、友达21.5寸工业液晶模组G215HAN01.201 包装详情
包装箱： | 数量 | 重量 | 尺寸 |
8 pcs / box | - | 580×275×385 mm (L×W×H) |
友达21.5寸工业液晶模组G215HAN01.201概况：
友达 (AUO) 推出的G215HAN01.201是一款采用a-Si TFT-LCD技术的21.5英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。G215HAN01.201特征为: 广色域，表面雾面，广视角，风景模式，白光LED背光，背光寿命大于5万小时，宽屏，信号端子倒装。工作温度为 0 ~ 50°C，存储温度为 -20 ~ 50°C，耐振动性为1.5G (14.7 m/s²)。G215HAN01.201推荐使用于工业，医疗影像。
G215HAN01.201作为一款AHVA，常黑显示，透射式液晶模组产品，G215HAN01.201可以提供300 cd/m²的显示亮度 1000:1的透射对比度，以及89/89/89/89 (Typ.)(CR≥10)(L/R/U/D)的可视角度，最佳观看角度为全视角，它的响应时间为12/10 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号，G215HAN01.201可以显示16.7M颜色，其显示的色彩饱和度也达到了72% (CIE1931)。G215HAN01.201背光采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。G215HAN01.201采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G215HAN01.201于2018年Q3量产，当前生产状态为量产中。如果开发新产品想采用G215HAN01.201液晶模组，建议多了解关于G215HAN01.201的最新的生产状态信息和技术信息。G215HAN01.201所有参数值均以规格书为准，G215HAN01.201规格书和最新价格可以咨询杭州旭虹。
