G170ETT01.0

您现在的位置:首页 > 液晶屏产品 > 友达液晶屏 > 17寸 >

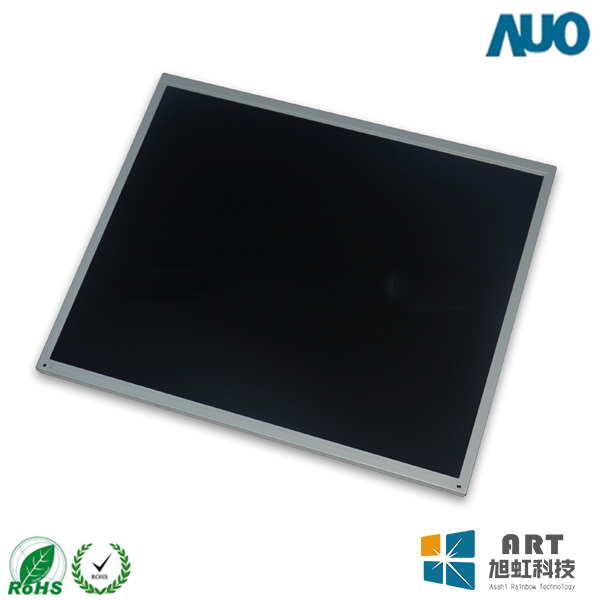

  • G170ETT01.0正面图

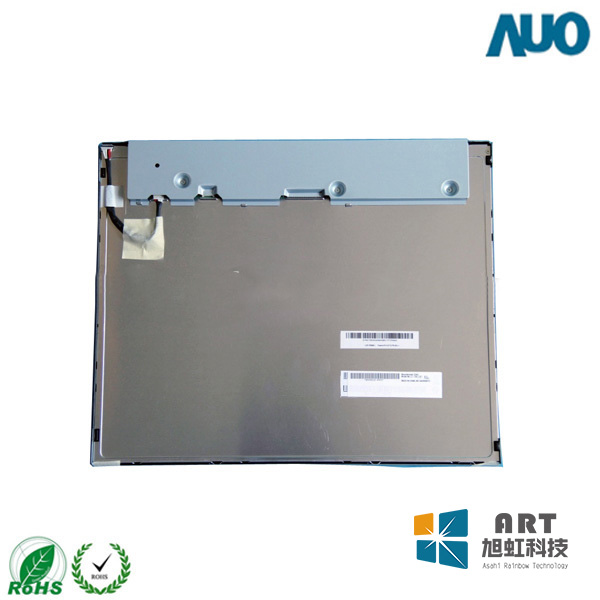

  • G170ETT01.0反面图
  • 型号:G170ETT01.0
  • 品牌:友达/auo
  • 尺寸:17寸
  • 分辨率:1280(RGB)×1024 , SXGA
  • 亮度:250 cd/m² (Typ.)
  • 视角:85/85/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:1000:1 (Typ.) (透射)
  • 工作温度:0 ~ 50 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 1、我公司G170ETT01.0为友达光电原厂原装全新液晶屏A规液晶屏;质量符合原厂的质量协议及技术协议标准(简称IIS准);

    2、正常使用下,液晶屏自售出之日起予以保修1年,

    一、友达17寸工业液晶模组G170ETT01.0应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    友达

    G170ETT01.0

    a-Si TFT-LCD , 液晶模组


    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    0 ~ 50 °C

    -20 ~ 60 °C

    -

    适用于:

    工业

    典型特征:

    广色域,广视角,风景模式,带触摸屏,白光LED背光,信号端子正装



    二、友达17寸工业液晶模组G170ETT01.0结构特征

    屏幕尺寸:

    17英寸

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    1280(RGB)×1024 ,   SXGA

    RGB垂直条状

    0.088×0.264   (H×V)

    0.264×0.264   (H×V)

    结构尺寸:

    显示尺寸mm

    可视尺寸mm

    外观尺寸mm

    外观厚度(mm)

    337.92(H) ×   270.336(V)

    -

    345.56(W)×194.99(H)   mm

    10.85/14.05   (Typ./Max.)

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    5:4(H:V)

    风景模式

    -

    触摸屏:

    同时触点

    多点触摸

    信号接口

    USB

    控制器

    含有控制器

    触摸屏

    投射电容触摸屏, 光学贴合

    安装方式:

    Side mounting   holes (4-M3) on left, right bezel

    其它参数 :

    重量

    1.14Kgs (Typ.)

    表面处理

    Hard coating   (7H)

    表面防护


    带盖板



    三、友达17寸工业液晶模组G170ETT01.0光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    250 cd/m² (Typ.)

    TN,常白显示,透射式

    1000 : 1 (Typ.)   (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    85/85/80/80   (Typ.)(CR≥10)

    -

    5 (Typ.)(Tr+Td)

    色度

    Wx:0.313;   Wy:0.329

    色彩性能:

    色域

    颜色数量

    亮度均匀性

    72% NTSC   (CIE1931)

    16.7M (6-bit +   Hi-FRC)

    1.25/1.33 (Typ./Max.)(9   points)



    四、友达17寸工业液晶模组G170ETT01.0电子特征

    刷新频率:

    60Hz

    翻转扫描 :

    No

    功率总耗:

    9.91W (Typ.)



    五、友达17寸工业液晶模组G170ETT01.0信号详情

    信号电气:

    电流输入

    输入电流

    功率消耗

    5.0V (Typ.)

    0.6/0.72A   (Typ./Max.)

    3.0/3.6W   (Typ./Max.)

    接口特征:

    信号类型

    物理类型

    接口位置

    LVDS (2 ch,   8-bit)

    端子

    -

    接口详情:

    品牌

    型号

    数量

    脚数

    脚间距

    脚定义

    禾昌

    AL230F-A0G1D-P

    1 pcs

    30 pins

    1.0 mm

    LVDS-30P2C8B-160A



    六、友达17寸工业液晶模组G170ETT01.0发光详情

    接口特征:

    光源类型

    位置

    寿命(小时)

    数量

    形状

    是否可换

    WLED

    侧入式光源

    50K(Typ.)   (Hours)

    4 strings

    4

    -

    接口特征:

    位置


    侧入式光源(顶部)


    WLED驱动电气:

    输入电压

    输入电流

    功率消耗

    28.8±3.6V

    60/66mA   (Typ./Max.)

    6.91/7.77W   (Typ./Max.)




  • 友达17寸工业液晶模组G170ETT01.0概况:

    G170ETT01.0是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的17.0吋液晶模组产品,它装配有WLED背光,无背光驱动,投射电容触摸屏, 光学贴合。G170ETT01.0工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C,耐振动性为1.5G (14.7 m/s²)。基于它广色域,广视角,风景模式,带触摸屏,白光LED背光,信号端子正装, TCO 6.0 Compliance等特征,G170ETT01.0推荐使用于工业等产品。



    G170ETT01.0作为一款TN,常白显示,透射式液晶模组产品,G170ETT01.0可以提供250 cd/m²的显示亮度 1000:1的透射对比度,以及85/85/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度,它的响应时间为5 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号,G170ETT01.0可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。背光方面此产品采用了4 strings WLED发光的侧入式光源(顶部),光源的使用寿命为30K小时,不含背光驱动。G170ETT01.0采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    G170ETT01.0于2017年Q1量产,当前生产状态为量产中。如果开发新产品想采用G170ETT01.0液晶模组,建议多了解一下关于G170ETT01.0的最新的生产状态信息和技术信息。G170ETT01.0所有参数值均以规格书为准,G170ETT01.0规格书和最新价格可以咨询杭州旭虹科技。
