一、友达液晶模组G156HAN02.302 应用详情
基础信息 : | 品牌 | 友达（AUO） | 型号名称 | G156HAN02.302 |
屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||
屏幕尺寸 | 15.6吋 | 适用于 | 工业，医疗影像 | |
最大额定 : | 工作温度 | -20 ~ 70 °C | 存储温度 | -20 ~ 70 °C |
RoHS | RoHS | 抗振能力 | 1.5G (14.7 m/s²) | |
典型特征 : | Srgb,白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面 | |||
二、友达液晶模组G156HAN02.302 光学详情
基础信息 : | 亮度(cd/m²) | 500 (Typ.) | 对比度 | 1000:1 (Typ.) (透射) |
最佳角度 | 全视角 | 响应速度 | 25 (Typ.)(Tr+Td) ms | |
可视角度 | 89/89/89/89 (Typ.)(CR≥10) | 光学模式 | AHVA，常黑显示，透射式 | |
色彩性能 : | 色度 | Wx:0.313; Wy:0.329 | 颜色数量 | 16.7M (8-bit) |
色温 | 6485K | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
1931色域 : | NTSC比值 | 74% | sRGB覆盖率 | 99% |
Adobe RGB覆盖率 | 76% | DCI-P3覆盖率 | 77% | |
Rec.2020覆盖率 | 55% | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
三、友达液晶模组G156HAN02.302 结构详情
像素特征 : | 分辨率 | 1920(RGB)×1080, FHD | 像素配置 | RGB垂直条状 |
点间距(W×H) | 0.05975×0.17925 mm | 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |
物理尺寸 : | 显示尺寸 | 344.16(W)×193.59(H) mm | 外观尺寸 | 363.8(W)×215.9(H) mm |
可视尺寸 | 347.06(W)×196.49(H) mm | 外观厚度 | 8.8±0.5 mm | |
外观特征 : | 物理形状 | 平面矩形 | 风景肖像 | 风景模式 |
宽高比(W:H) | 16:9 | 外观样式 | - | |
安装方式 : | Side mounting holes (4-M3) on left, right bezel | |||
其它细节 : | 重量 | 600/660g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
四、友达液晶模组G156HAN02.302 电子详情
刷新频率 : | 60Hz |
翻转扫描 : | No |
功率总耗 : | 12.5W (Typ.) |
五、友达液晶模组G156HAN02.302 信号详情
信号电气 : | 输入电流 | 0.53/0.64A (Typ./Max.) | 输入电压 | 3.3V (Typ.) | ||
功率消耗 | 1.75/2.11W (Typ./Max.) | 信号接口 | LVDS (2 ch, 8-bit) | |||
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
禾昌 | 187034-30091 | 1.0 mm | 30 pins | 1 pcs | LVDS-30P2C8B-160A | |
六、友达液晶模组G156HAN02.302 发光详情
灯管特征 : | 灯管类型 | WLED | 数量 | - | 位置 | 侧入式光源 |
可换性 | - | 灯管形状 | - | 灯管寿命 | 50K (Min.) 小时 | |
接口特征 : | 位置 | 背面 | 类型 | 端子 | ||
信号详情 : | 品牌 | 型号 | 脚距 | 脚数 | 数量 | 脚定义 |
恩得利 | 3808K-F05N-02R | 1.25 mm | 5 pins | 1 pcs | ||
灯管驱动 : | 含LED驱动器 | |||||
驱动电气 : | 输入电压 | 12.0±1.2V | 输入电流 | - | ||
功率消耗 | 8.3/10.4W (Typ./Max.) | |||||
七、友达液晶模组G156HAN02.302 包装详情
包装箱 : | 数量 | 尺寸 (L×W×H) | 重量 |
16 pcs / 箱 | 450×375×319 mm | 13.2 Kgs |
友达液晶模组G156HAN02.302 概况：

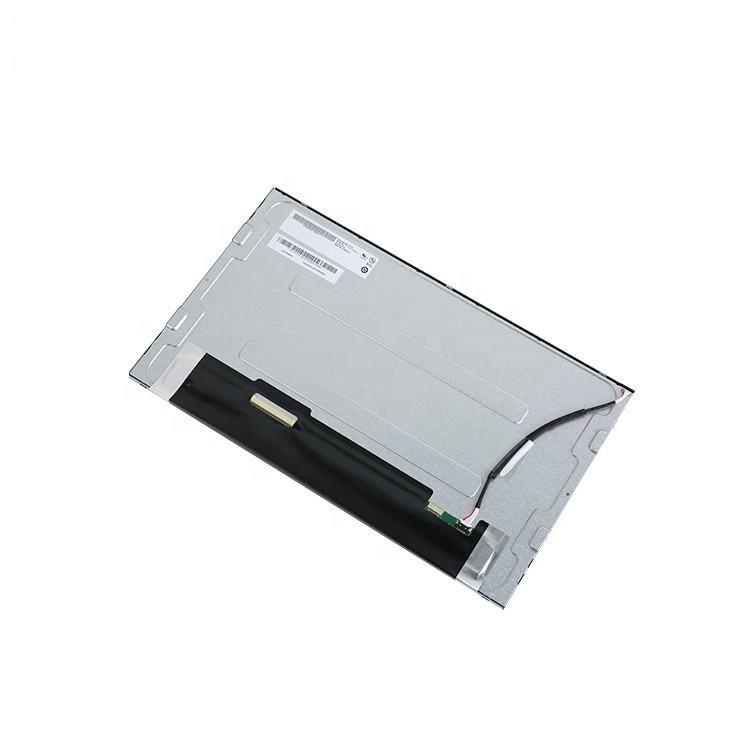

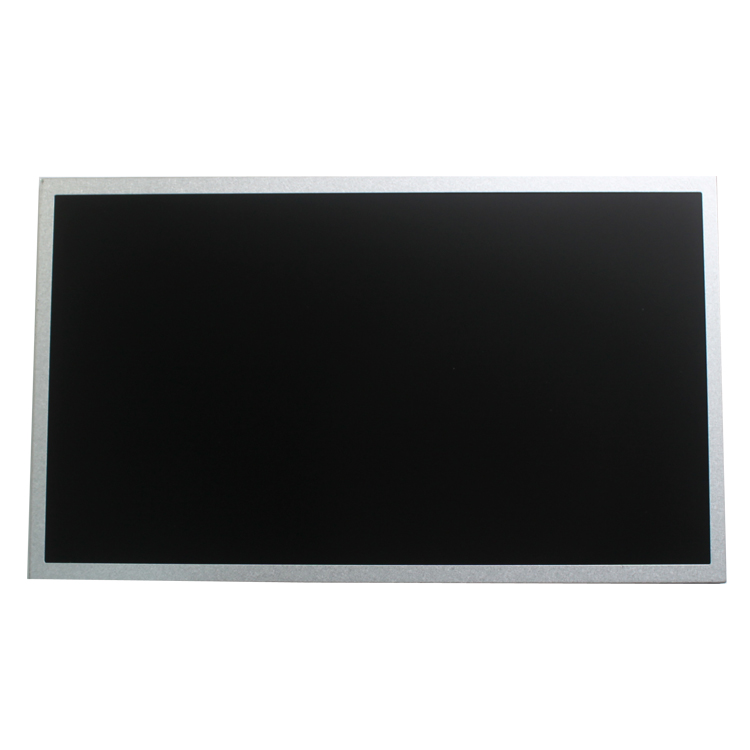

G156HAN02.302是友达 (AUO)推出的一款15.6吋a-Si TFT-LCD液晶模组，装配有WLED背光，含LED驱动器背光驱动，工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C，耐振动性为1.5G (14.7 m/s²)。sRGB，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，表面雾面。G156HAN02.302推荐应用于工业，医疗影像等产品。
G156HAN02.302显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为363.8(宽)×215.9(高)×9.3(厚) mm，可视尺寸为347.06(宽)×196.49(高) mm，表面处理为雾面，Hard coating (3H)，产品净重600/660g (Typ./Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G156HAN02.302采用了LVDS (2 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。G156HAN02.302的典型垂直刷新率Fv为60Hz。
G156HAN02.302于2020年Q1量产，当前生产状态为量产中。如果开发新产品想采用G156HAN02.302液晶模组，建议多了解一下关于G156HAN02.302的最新的生产状态信息和参数信息，G156HAN02.302所有参数值均以规格书为准，G156HAN02.302规格书和最新价格可以咨询杭州旭虹。
