亮度好，温宽好适用车载后装应用
一、友达液晶模组G101STN01.C 应用特征
基本信息： | 品牌 | 型号名称 | 屏幕类型 | |
AUO | G101STN01.C | a-Si TFT-LCD , 液晶模组 | ||
最大额定 : | RoHS | 工作温度 | 存储温度 | |
RoHS | -30 ~ 80 °C | -30 ~ 80 °C | ||
适用于： | 工业 | |||
典型特征： | 宽温，白光LED背光，背光寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面 | |||
二、友达液晶模组G101STN01.C 结构特征
屏幕尺寸 : | 10.1吋 | |||
像素特征 : | 分辨率 | 像素配置 | 点间距(W×H) | 像素间距(W×H) |
1024(RGB)×600 , WSVGA | RGB垂直条状 | 0.0725×0.2088 mm | 0.2175×0.2088 mm | |
结构尺寸 : | 显示尺寸(W×H) | 可视尺寸(W×H) | 外观尺寸(W×H) | 外观厚度 |
222.72×125.28 mm | 226.43×128.1 mm | 235×143 mm | 4.9±0.3 mm | |
外观特征 : | 物理形状 | 宽高比 | 风景肖像 | 外观样式 |
平面矩形 | 16:9 (W : H) | 风景模式 | - | |
安装方式 : | Side mounting holes (4-M2) on left, right bezel | |||
其它特征 : | 表面防护 | 重量 | 表面处理 | |
- | 180g (Typ.) | 雾面，Hard coating (3H) | ||
三、友达液晶模组G101STN01.C 光学特征
基本信息 : | 亮度(cd/m²) | 光学模式 | 对比度 |
500 (Typ.) | TN，常白显示，透射式 | 500:1 (Typ.) (透射) | |
可视角度(L/R/U/D) | 最佳角度 | 响应速度 | |
70/70/60/60 (Typ.)(CR≥10) | - | 20 (Typ.)(Tr+Td) (ms) | |
色彩性能 : | 色温 | 颜色数量 | 白场色度 |
6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | Wx:0.313; Wy:0.329 | |
1931色域: | NTSC比值 | sRGB覆盖率 | Adobe RGB覆盖率 |
45% | 63% | 47% | |
DCI-P3覆盖率 | Rec.2020覆盖率 | 色域说明 | |
47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
白场变动 : | 1.25 (Max.)(5 points) | ||
四、友达液晶模组G101STN01.C电子特征
功率总耗 : | 3.83W (Max.) |
刷新频率 : | 60Hz |
翻转扫描 : | No |
五、友达液晶模组G101STN01.C 信号特征
信号电气： | 电流输入 | 电压输入 | 功耗 | |||
140/160mA (Typ./Max.) | 3.3V (Typ.) | 0.46/0.53W (Typ./Max.) | ||||

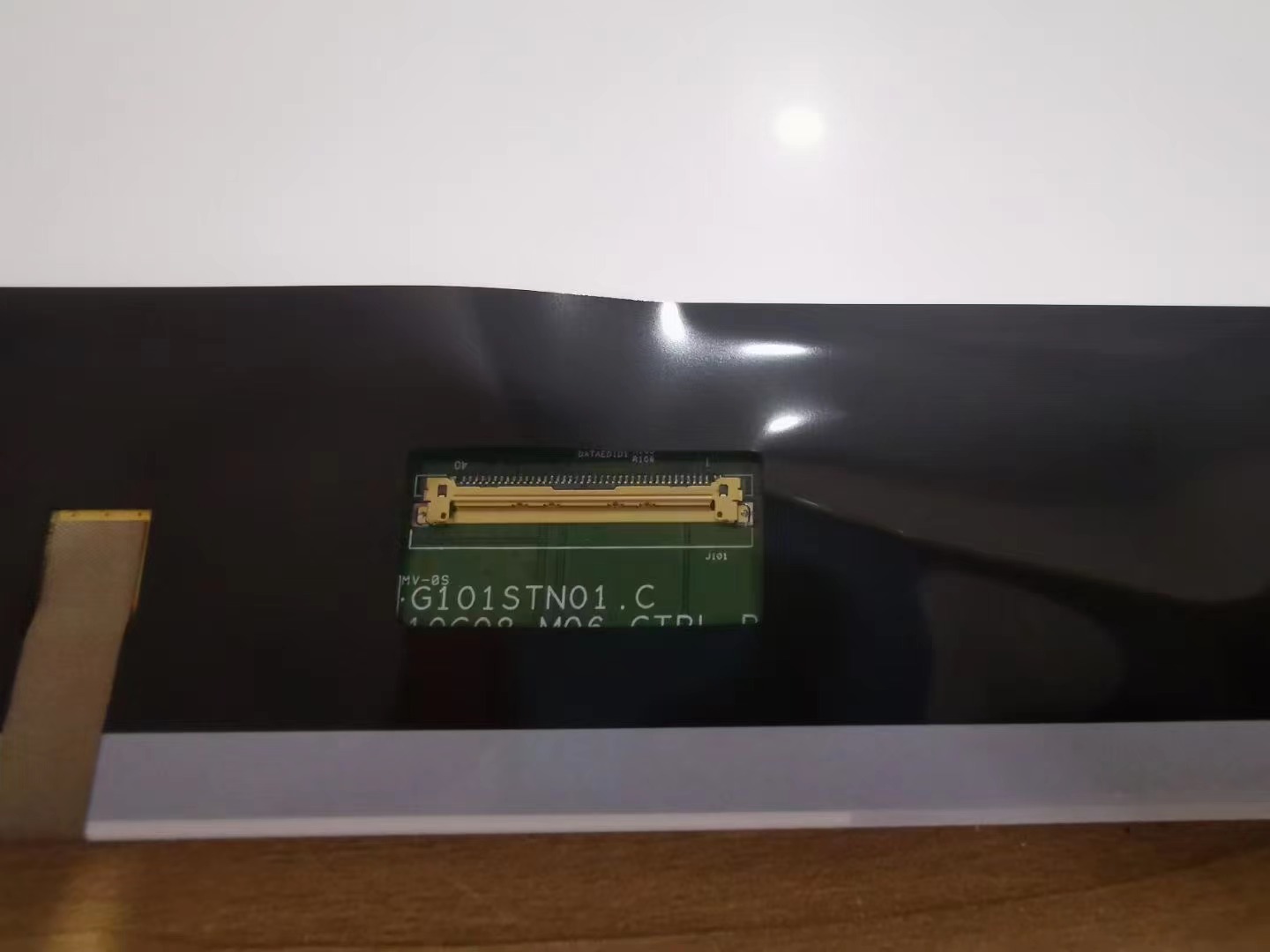

接口特征： | 位置 | 类型 | 信号类型 | |||
背面 | 端子 | LVDS (1 ch, 6/8-bit) | ||||
信号接口： | 品牌 | 型号 | 数量 | 脚间距 | 脚数 | 脚定义 |
I-PEX | 20455-040E-12R | 1pcs | 0.5mm | 40pins | ||
六、友达液晶模组G101STN01.C 背光特征
背光特征： | 类型 | 位置 | 形状 | 数量 | 寿命(小时) | 是否可换 |
WLED | 侧入式光源 | - | - | 50K(Min.) | - | |
WLED电气： | 电流输入 | 电压输入 | 功耗 | |||
41mA (Typ.) | 31/34V (Typ./Max.) | 2.54/2.79W (Typ./Max.) | ||||
接口特征： | 位置 | 类型 | WLED 驱动 | |||
- | 包含在屏信号接口中 | 含LED驱动器 | ||||
驱动电气： | 电流输入 | 电压输入 | 功耗 | |||
225/270mA (Typ./Max.) | 9.0/12.0/15.0V (Min./Typ./Max.) | 2.7/3.3W (Typ./Max.) | ||||
七、友达液晶模组G101STN01.C 包装特征
包装箱 : | 数量 | 重量 | 尺寸 |
35 pcs / 箱 | 9.9 Kgs | 528×348×252 mm (L×W×H) |
友达液晶模组G101STN01.C 概况：

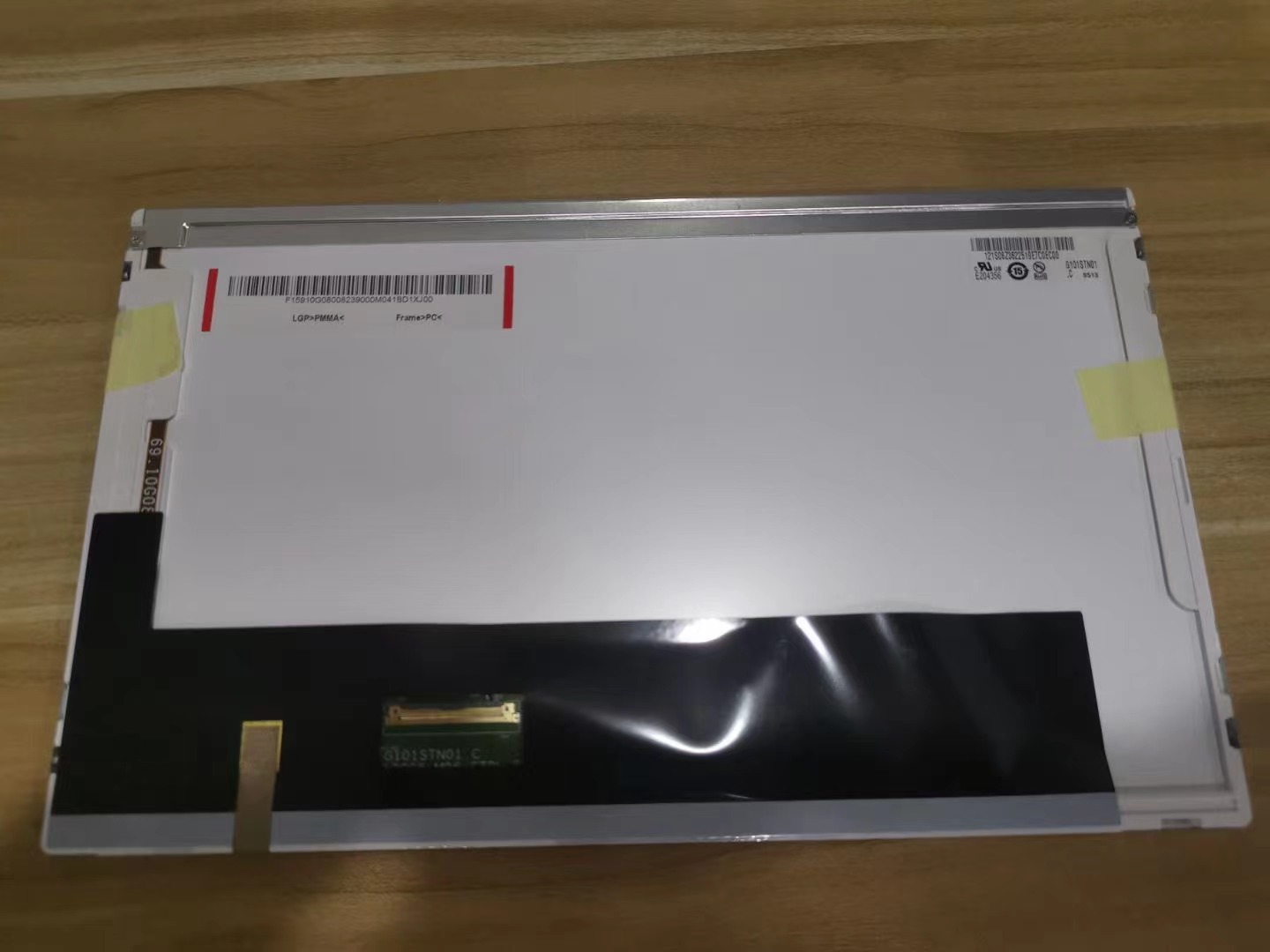

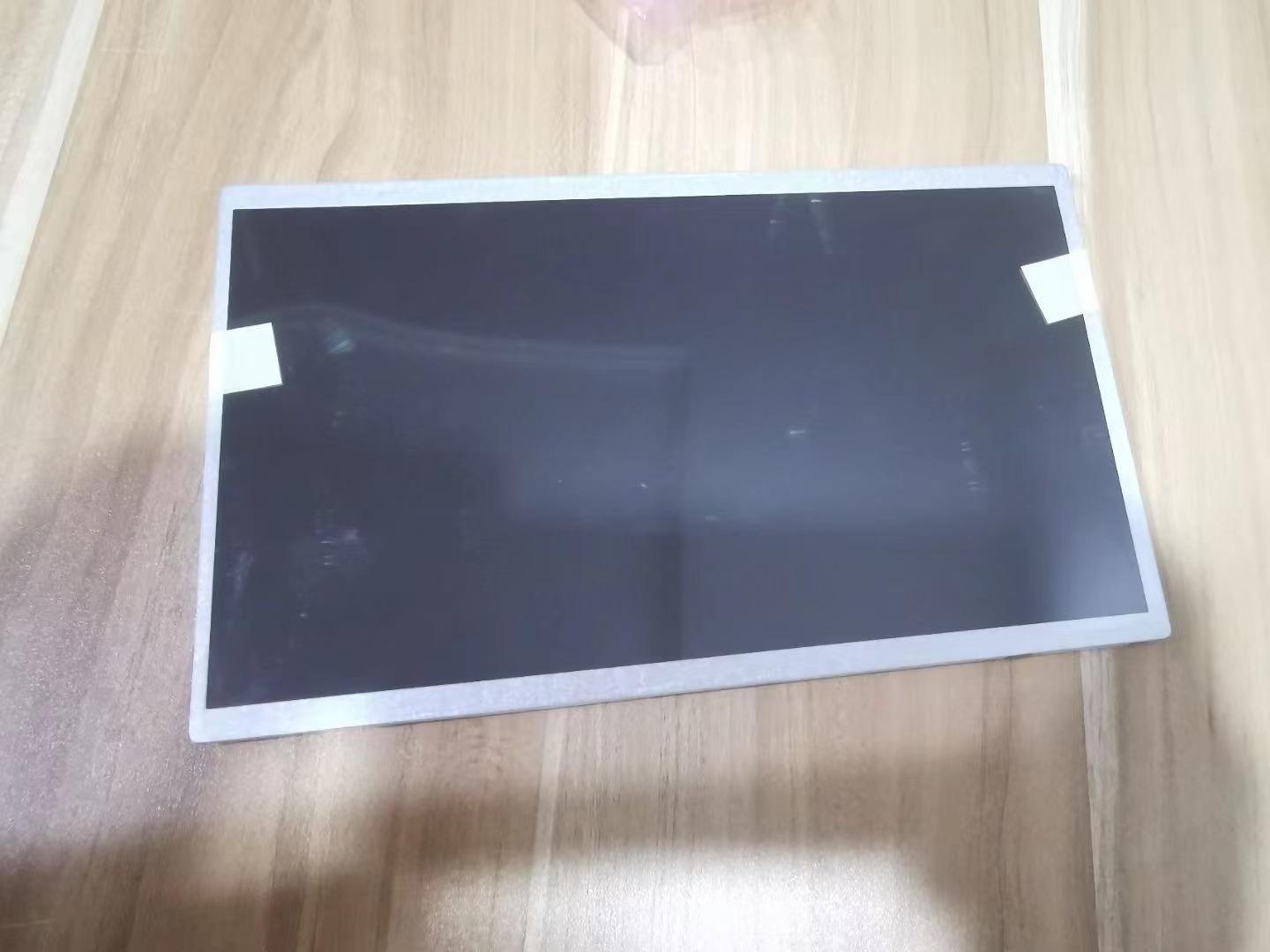

G101STN01.C是友达 (AUO)推出的一款10.1英寸a-Si TFT-LCD液晶模组，装配有WLED背光，含LED驱动器背光驱动，无触摸。工作温度为 -30 ~ 80°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。宽温，白光LED背光，寿命大于5万小时，含LED驱动器，端子倒装，6/8位灰阶可选，表面雾面。推荐应用于工业。
G101STN01.C作为一款TN，常白显示，透射式液晶模组产品，G101STN01.C可以提供500 cd/m²的显示亮度 500:1的透射对比度，以及70/70/60/60 (Typ.)(CR≥10)（左/右/上/下）的可视角度，它的响应时间为20 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 6-bit + Hi-FRC灰阶信号，此产品可以显示262K/16.7M颜色，其显示的色彩饱和度也达到了45% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为50K小时，含LED驱动器。G101STN01.C采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。
G101STN01.C于2019年Q1量产，当前生产状态为量产中。屏如果开发新产品想采用G101STN01.C液晶模组，建议多了解一下关于G101STN01.C的最新的生产状态信息和技术信息，G101STN01.C所有参数值均以规格书为准，G101STN01.C规格书和最新价格可以咨询杭州旭虹科技。
