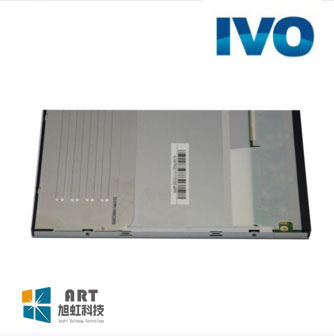

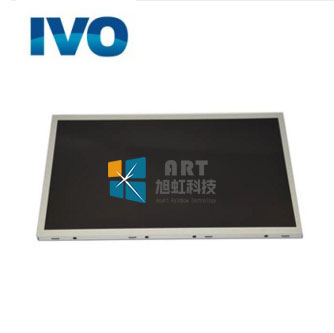

M121GNX2 R1

您现在的位置:首页 > 液晶屏产品 > 龙腾液晶屏 > 12.1寸 >
  • M121GNX2 R1
  • M121GNX2 R1
  • 型号:M121GNX2 R1
  • 品牌:龙腾/IVO
  • 尺寸:12.1寸
  • 分辨率:1024(RGB)×768 , XGA
  • 亮度:350 cd/m² (Typ.)
  • 视角:80/80/80/80 (Typ.)(CR≥10)
  • 接口:LVDS
  • 对比度:800:1 (Typ.)
  • 工作温度:-20 ~ 70 °C
  • 是否量产:量产中
  • 技术参数
  • 产品描述
  • 一、龙腾12.1寸液晶模组M121GNX2 R1 应用特征

    基本信息:

    品牌

    型号

    屏幕类型

    其它名称

    IVO

    M121GNX2 R1

    a-Si TFT-LCD , 液晶模组


    最大额定:

    RoHS

    工作温度

    存储温度

    抗振能力

    RoHS

    -20 ~ 70 °C

    -30 ~ 80 °C

    -

    适用于:

    工业

    典型特征:

    广色域,表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光, 180°翻转显示



    二、龙腾12.1寸液晶模组M121GNX2 R1结构特征

    屏幕尺寸:

    12.1

    像素特征:

    分辨率

    像素配置

    点间距(mm)

    像素间距(mm)

    1024(RGB)×768 ,   XGA

    RGB垂直条状

    0.080×0.240   (H×V)

    0.240×0.240   (H×V)

    结构尺寸:

    显示尺寸(mm)

    可视尺寸(mm)

    外观尺寸(mm)

    外观厚度

    245.76(H) ×   184.32(V)

    250.8(H) ×   189.4(V)

    279(H) × 209(V)

    6.0/9.0   (Typ./Max.)

    外观特征:

    物理形状

    宽高比

    风景肖像

    外观样式

    平面矩形

    4:3 (W : H)

    风景模式

    风景模式

    安装方式:

    Face mounting   holes (4-Φ3.4, 3-R1.7) on left, right bezel

    其他特征:

    表面防护

    重量

    表面处理

    -

    518.7/545g   (Typ./Max.)

    雾面



    三、龙腾12.1寸液晶模组M121GNX2 R1 光学特征





    基本信息:

    亮度(cd/m²)

    光学模式

    对比度

    350 (Typ.)

    TN常白显示,透射式

    800:1 (Typ.) (透射)

    可视角度(L/R/U/D)

    最佳视角

    响应速度

    80/80/80/80   (Typ.)(CR≥10)

    -

    6 (Typ.)(Tr/Td)

    色彩性能:

    色域

    颜色数量

    白场色度

    72% NTSC   (CIE1931)

    262K/16.7M   (6-bit / 8-bit)

    Wx:0.305; Wy:0.325

    白场变动:

    1.25/1.33   (Typ./Max.)(9 points)



    四、龙腾12.1寸液晶模组M121GNX2 R1电子特征

    刷新频率 :

    60Hz

    功率总耗:

    6.93W (Max.)

    翻转扫描:

    翻转 (180°)



    五、龙腾12.1寸液晶模组M121GNX2 R1信号特征

    信号电气:

    电流输入

    电压输入

    功耗

    250mA (Max.)

    3.3V(Typ.)

    0.825W (Max.)

    接口特征:

    位置

    类型

    信号类型

    -

    端子

    LVDS (1 ch,   6-bit)

    信号接口:

    品牌

    型号

    数量

    脚间距

    脚数

    脚定义

    信盛精工

    MSB240420HE

    1pcs

    1.25mm

    20pins

    LVDS-20P1C8B-080D



    六、龙腾12.1寸液晶模组M121GNX2 R1背光特征



    背光特征:

    类型

    位置

    形状

    数量

    寿命(小时)

    是否可换

    WLED

    侧入式光源

    4

    4 strings

    30K(Min.)

    -

    接口特征:

    位置


    类型

    WLED驱动

    -


    端子

    含LED驱动器

    接口详情:

    品牌

    型号

    数量

    脚间距

    脚数

    脚定义

    信盛精工

    MSB24038P5A

    1pcs

    1.25mm

    5pins


    驱动电气:

    电流输入

    电压输入

    240mA (Typ.)

    10.8/12.0/12.6V   (Min./Typ./Max.)

    功率消耗

    6.1W (Max.)



    七、龙腾12.1寸液晶模组M121GNX2 R1包装详情

    包装箱:

    每箱数量

    重量

    包装箱尺寸

    30pcs/

    -

    520×370×315 mm   (L×W×H)



  • 龙腾12.1寸液晶模组M121GNX2 R1概况:

    M121GNX2 R1是龙腾 (IVO)推出的一款12.1英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸。M121GNX2 R1工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C。M121GNX2 R1特征为: 广色域,表面雾面,6/8位灰阶可选,广视角,风景模式,白光LED背光,180度翻转显示。基于它的特征M121GNX2 R1推荐应用于工业。



    M121GNX2 R1作为一款TN,常白显示,透射式液晶模组产品,M121GNX2 R1可以提供350 cd/m²的显示亮度 800:1的透射对比度,以及80/80/80/80 (Typ.)(CR≥10)(左/右/上/下)的可视角度,它的响应时间为16 (Typ.)(Tr+Td) ms。由于每个像素点采用了6-bit / 8-bit灰阶信号,M121GNX2 R1可以显示262K/16.7M颜色,其显示的色彩饱和度也达到了72% (CIE1931)。M121GNX2 R1背光采用了4 strings WLED发光的侧入式光源,光源的使用寿命为30K小时,含LED驱动器。M121GNX2 R1采用了LVDS (1 ch, 6/8-bit)信号接口,总共20 pins,采用端子连接,驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。



    M121GNX2 R1于2014年Q1量产,当前生产状态为量产中。如果开发新产品想采用M121GNX2 R1液晶模组,建议多了解一下关于M121GNX2 R1的最新的生产状态信息和技术信息,M121GNX2 R1所有参数值均以规格书为准,M121GNX2 R1规格书和最新价格可以咨询杭州旭虹。
